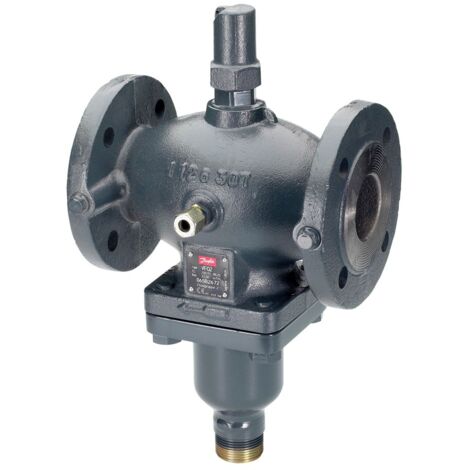

Danfoss Durchgangsventil VFQ2 DN 20 Kvs 6,3, PN 25, GGG-40,3, mit Flansch

Danfoss Durchgangsventil VFQ2 DN 20 Kvs 6,3, PN 25, GGG-40,3, mit Flansch

Der Danfoss Durchgangsventil VFQ2 DN 20 mit einem Kvs-Wert von 6,3 und einem Nenndruck von PN 25 ist ein robustes Schließventil aus Gusseisen GGG-40,3 mit Flanschanschluss. Es ist speziell für den Einsatz in Fernwärmesystemen konzipiert und eignet sich für Heizwasser sowie glykolhaltiges Wasser bis zu 30 % Konzentration. Das Ventil regelt selbsttätig Differenzdruck und Volumenstrom und bietet eine zuverlässige Volumenstrombegrenzung bei Temperaturen von 2 bis 150 beziehungsweise bis 200 °C.

Wie funktioniert das Danfoss Durchgangsventil VFQ2?

Das VFQ2 ist ein selbsttätiger Differenzdruck- und Volumenstromregler, der bei steigendem Differenzdruck oder Überschreitung des eingestellten maximalen Durchflusses schließt. Es besteht aus einem Regelventil mit einstellbarem Druckbegrenzer, einem Stellantrieb mit zwei Stellmembranen sowie einer Feder zur Differenzdruckeinstellung. Differenzdruck und Volumenstrom werden unabhängig voneinander geregelt, was eine präzise Steuerung im System ermöglicht.

Für welche Anwendungen ist das Ventil geeignet?

Das Durchgangsventil ist für den Einsatz in Fernwärmesystemen vorgesehen und eignet sich für Heizwasser sowie Kühlwasser mit bis zu 30 % Glykolanteil. Es ist für den Einbau in Rücklauf- und Vorlaufleitungen geeignet, wobei der Sollwert einstellbar ist. Die Flanschanschlüsse entsprechen der Norm DIN 2501-C, was eine einfache Integration in bestehende Rohrleitungssysteme ermöglicht.

Welche Werkstoffe und Bauarten sind verfügbar?

Das Ventilgehäuse besteht aus hochwertigem Sphäroguss EN-GJS-400-18-LT (GGG-40,3). Der Ventilkegel ist aus Edelstahl gefertigt (Werkstoffnummer 1.4404) und dichtet metallisch ab. Der Ventilsitz besteht ebenfalls aus Edelstahl (Werkstoffnummer 1.4021). Die Druckentlastung erfolgt über einen Edelstahlbalg (Werkstoffnummer 1.4571). Neben der Standardausführung mit metallisch dichtendem Kegel ist auf Anfrage auch eine Variante mit weich dichtendem Kegel (VFQ 21) erhältlich.

Technische Daten

• Nennweite: DN 20
• Kvs-Wert: 6,3 m³/h
• Nenndruck: PN 25
• Maximaler Differenzdruck (geöffnet): 20 bar
• Volumenstrom bei 0,2 bar Wirkdruck: 0,2 bis 3 m³/h
• Volumenstrom bei 0,5 bar Wirkdruck: 0,3 bis 4,5 m³/h
• Temperaturbereich: 2 bis 150 °C (bis 200 °C möglich)
• Werkstoff Gehäuse: Gusseisen GGG-40,3 (EN-GJS-400-18-LT)
• Hublänge: 6 mm
• Leckverlust des Kvs-Wertes: 0,03

Das Danfoss Durchgangsventil VFQ2 bietet eine präzise und zuverlässige Regelung von Differenzdruck und Volumenstrom in Fernwärmesystemen. Mit seinem robusten Gussgehäuse, Edelstahlkomponenten und der Volumenstrombegrenzung ist es für anspruchsvolle Heizungsanwendungen geeignet und stellt eine sichere und effiziente Systemsteuerung bei Temperaturen bis zu 200 °C sicher.

Produktspezifikation

• Hersteller-Artikelnummer: 065B2668
• Hersteller-Warengruppe: Komponenten (Fernwärme)
• Hersteller-Produktgruppe: Danfoss Fernwärme
• Hersteller-Modellnummer: VFQ 2
• Hersteller-Serie: Motorregelventile
• Anschluss 1: Flansch
• Anschluss 2: Flansch
• Werkstoffgüte: Gusseisen GGG 40 (GJS-400-15)
• Druckstufe Artikel: PN 25
• Nenndurchmesser Anschluss 2: DN 20
• Rohraußendurchmesser Anschluss 1: 20
• Rohraußendurchmesser Anschluss 2: 20
• Druckstufe Flansch: PN 25
• Hublänge: 6
• Mit Kupplungsanschluss 1: nein
• Mit Kupplungsanschluss 2: nein
• Kvs-Wert: 6,3
• Nenndurchmesser Anschluss 1: DN 20
• Max. Differenzdruck in geöffneter Stellung: 20
• Leckverlust des Kvs-Wertes: 0,03
• Geeignet für Heizung: ja
• Geeignet für Kühlen: nein
