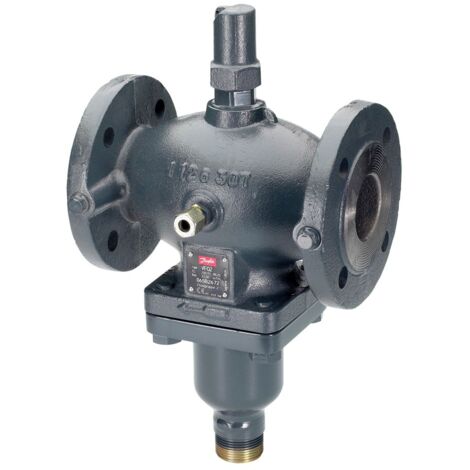

Danfoss Durchgangsventil VFQ2 DN 25 Kvs 8, PN 16, GG-25, mit Flansch

Danfoss Durchgangsventil VFQ2 DN 25 Kvs 8, PN 16, GG-25, mit Flansch

Das Danfoss Durchgangsventil VFQ2 DN 25 ist ein selbsttätiger Differenzdruck- und Volumenstromregler, der speziell für den Einsatz in Fernwärmesystemen konzipiert wurde. Mit einem Kvs-Wert von 8 m³/h und einer Druckstufe von PN 16 ist dieses Ventil aus Grauguss GG-25 gefertigt und verfügt über Flanschanschlüsse nach DIN 2501-C. Es ist für Heizungswasser mit bis zu 30 % Glykolanteil geeignet.

Welche Funktion erfüllt das Danfoss VFQ2 Durchgangsventil?

Das Danfoss VFQ2 ist ein selbsttätiger Differenzdruck- und Volumenstromregler, der Differenzdruck und Volumenstrom unabhängig voneinander regelt. Der Regler schließt bei steigendem Differenzdruck oder wenn der eingestellte maximale Durchfluss überschritten wird. Er besteht aus einem Regelventil mit einstellbarem Druckbegrenzer, einem Stellantrieb mit zwei Stellmembranen und einer Feder zur Differenzdruckeinstellung. Die primäre Anwendung findet sich in Fernwärmesystemen.

Für welche Medien und Temperaturen ist das Ventil geeignet?

Das Durchgangsventil VFQ2 ist für Heizungswasser mit einem Glykolanteil von bis zu 30 % ausgelegt. Der Temperaturbereich für Zirkulationswasser und glykolhaltiges Wasser liegt bei 2 bis 150 (200) °C.

Aus welchen Materialien besteht das VFQ2 Ventil?

Das Ventilgehäuse des Danfoss VFQ2 ist aus Grauguss EN-GJL-250 (GG-25) gefertigt. Der Ventilkegel besteht aus Edelstahl W.-Nr. 1.4404 und der Ventilsitz aus Edelstahl W.-Nr. 1.4021. Die Druckentlastung wird über einen Edelstahlbalg W.-Nr. 1.4571 realisiert. Die Flanschanschlüsse entsprechen DIN 2501-C.

Technische Daten

• Nennweite DN: 25
• Kvs-Wert: 8 m³/h
• Nenndruck PN: 16
• Max. Differenzdruck: 16 bar
• Volumenstrom Wirkdruck 0,2 bar: 0,2 - 4 m³/h
• Volumenstrom Wirkdruck 0,5 bar: 0,3 - 6 m³/h
• Temperaturbereich: 2 - 150 (200) °C
• Werkstoff Gehäuse: Grauguss GG 25 (GJL-250)
• Hublänge: 6
• Leckverlust des Kvs-Wertes: 0,03

Das Danfoss Durchgangsventil VFQ2 bietet eine zuverlässige und präzise Regelung für Fernwärmeanwendungen. Seine robuste Bauweise aus Grauguss und Edelstahl, kombiniert mit einem Kvs-Wert von 8 m³/h und einer Druckstufe von PN 16, stellt eine effiziente Steuerung von Differenzdruck und Volumenstrom sicher.

Produktspezifikation

• Hersteller-Artikelnummer: 065B2656
• Hersteller-Warengruppe: Komponenten (Fernwärme)
• Hersteller-Produktgruppe: Danfoss Fernwärme
• Hersteller-Modellnummer: VFQ 2
• Hersteller-Serie: Motorregelventile
• Anschluss 1: Flansch
• Anschluss 2: Flansch
• Werkstoffgüte: Gusseisen GG 25 (GJL-250)
• Werkstoff des Gehäuses: Gusseisen
• Druckstufe Artikel: PN 16
• Nenndurchmesser Anschluss 2: DN 25
• Rohraußendurchmesser Anschluss 1: 25
• Rohraußendurchmesser Anschluss 2: 25
• Druckstufe Flansch: PN 16
• Hublänge: 6
• Mit Kupplungsanschluss 1: nein
• Mit Kupplungsanschluss 2: nein
• Kvs-Wert: 8
• Nenndurchmesser Anschluss 1: DN 25
• Max. Differenzdruck in geöffneter Stellung: 16
• Leckverlust des Kvs-Wertes: 0,03
• Geeignet für Heizung: ja
• Geeignet für Kühlen: nein
