Allgemeine Beschreibung

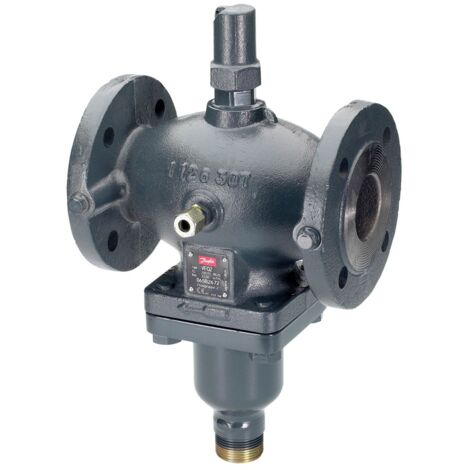

Das Danfoss Durchgangsventil VFQ2 DN 40 Kvs 20, PN 40, GS-C 25, mit Flansch ist ein selbsttätiger Differenzdruck- und Volumenstromregler, der hauptsächlich für den Einsatz in Fernwärmesystemen konzipiert ist. Der Regler schließt bei steigendem Differenzdruck oder wenn der eingestellte maximale Durchfluss überschritten wird. Er besteht aus einem Regelventil mit einstellbarem Druckbegrenzer, einem Stellantrieb mit zwei Stellmembranen und einer Feder zur Differenzdruckeinstellung. Differenzdruck und Volumenstrom werden unabhängig voneinander geregelt.Technische daten
- Nennweite: DN 40
- Kvs-Wert: 20 m³/h
- Nenndruck: PN 40
- Max. Differenzdruck in geöffneter Stellung: 20 bar
- Volumenstrombereich: 0,1-250 m³/h
- Einstellbereich: 0,1-0,7 bar / 0,15-1,5 bar
- Temperaturbereich: Heiz-/Kühlwasser bis 30% Glykolanteil, max. 150/200 °C
- Hublänge: 8 mm
- Leckverlust des Kvs-Wertes: 0,03
Kompatibilität und Zubehör
- Medien: Heiz- und Kühlwasser bis 30% Glykolanteil
- Ventilausführungen: VFQ 2 mit metallisch dichtendem Kegel, VFQ 21 mit weich dichtendem Kegel (auf Anfrage)
Weitere Informationen
- Werkstoffe: Ventilgehäuse aus Stahlguss GP240GH (GS-C 25), Ventilkegel aus Edelstahl W.-Nr. 1.4404, Ventilsitz aus Edelstahl W.-Nr. 1.4021, Druckentlastung über Edelstahlbalg W.-Nr. 1.4571
- Anschluss Flansch nach DIN 2501-C
- Fabrikat: Danfoss
- Hersteller-Artikelnummer: 065B2681
