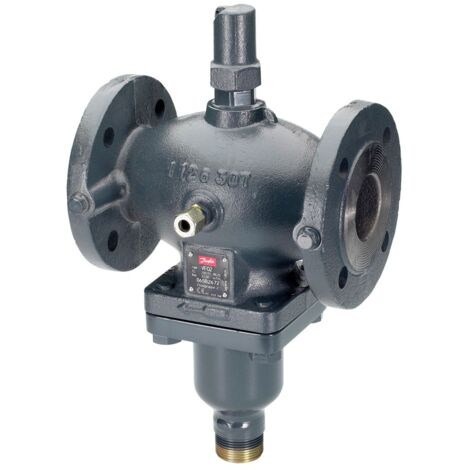

Danfoss Durchgangsventil VFQ2 DN 65 Kvs 50, PN 16, GG-25, mit Flansch

Danfoss Durchgangsventil VFQ2 DN 65 Kvs 50, PN 16, GG-25, mit Flansch

Der Danfoss Durchgangsventil VFQ2 DN 65 ist ein selbsttätiger Differenzdruck- und Volumenstromregler, der speziell für den Einsatz in Fernwärmesystemen entwickelt wurde. Mit einem Nennweiten-Durchmesser von DN 65, einem Kvs-Wert von 50 m³/h und einem Nenndruck von PN 16 eignet sich das Ventil für Heiz- und Kühlwasseranwendungen mit bis zu 30 % Glykolanteil. Das Ventil verfügt über Flanschanschlüsse und ist aus robustem Grauguss EN-GJL-250 (GG-25) gefertigt.

Wie funktioniert das Danfoss Durchgangsventil VFQ2?

Das Ventil regelt den Differenzdruck und den Volumenstrom unabhängig voneinander. Es schließt automatisch bei steigendem Differenzdruck oder wenn der eingestellte maximale Durchfluss überschritten wird. Die Regelung erfolgt über ein Regelventil mit einstellbarem Druckbegrenzer, einen Stellantrieb mit zwei Stellmembranen sowie eine Feder zur Differenzdruckeinstellung. Diese Konstruktion sorgt für eine präzise und zuverlässige Steuerung des Durchflusses.

Für welche Medien und Temperaturbereiche ist das Ventil geeignet?

Das Durchgangsventil ist für Heiz- und Kühlwasser mit einem Glykolanteil von bis zu 30 % ausgelegt. Es kann in einem Temperaturbereich von 2 bis 150 Grad Celsius betrieben werden, kurzfristig sind bis zu 200 Grad Celsius möglich. Die Volumenstrombegrenzung kann über eine Einstelldrossel angepasst werden, mit Wirkdrücken von 0,2 bar (3 - 28 m³/h) oder 0,5 bar (4 - 40 m³/h). Der Einstellbereich für den Differenzdruck des Reglers liegt zwischen 0,1 und 1,5 bar. Der maximale Differenzdruck in geöffneter Stellung beträgt 16 bar.

Welche Konstruktionsmerkmale zeichnen das Ventil aus?

Das Ventil ist mit metallisch dichtendem Kegel (VFQ 2) erhältlich. Eine Ausführung mit weich dichtendem Kegel (VFQ 21) ist auf Anfrage verfügbar. Das Ventilgehäuse besteht aus Grauguss EN-GJL-250 (GG-25), der Ventilkegel aus Edelstahl W.-Nr. 1.4404 und der Ventilsitz aus Edelstahl W.-Nr. 1.4021. Die Druckentlastung erfolgt über einen Edelstahlbalg W.-Nr. 1.4571. Die Anschlüsse erfolgen über Flansche nach DIN 2501-C, passend für Rohraußendurchmesser von 65 mm.

Technische Daten

• Nennweite: DN 65
• Kvs-Wert: 50 m³/h
• Nenndruck: PN 16
• Maximaler Differenzdruck: 16 bar
• Volumenstrombereich bei 0,2 bar: 3 - 28 m³/h
• Volumenstrombereich bei 0,5 bar: 4 - 40 m³/h
• Temperaturbereich: 2 - 150 °C (bis 200 °C kurzfristig)
• Werkstoff Gehäuse: Grauguss EN-GJL-250 (GG-25)
• Werkstoff Ventilkegel: Edelstahl W.-Nr. 1.4404
• Druckentlastung: Edelstahlbalg W.-Nr. 1.4571

Das Danfoss Durchgangsventil VFQ2 DN 65 bietet eine zuverlässige und präzise Regelung von Differenzdruck und Volumenstrom in Fernwärmesystemen. Mit seinem robusten Gehäuse aus Grauguss, einem Kvs-Wert von 50 m³/h und einem Nenndruck von PN 16 ist es für den Einsatz mit Heiz- und Kühlwasser bis 150 Grad Celsius geeignet und ermöglicht eine effiziente Steuerung des Durchflusses.

Produktspezifikation

• Hersteller-Artikelnummer: 065B2660
• Hersteller-Warengruppe: Komponenten (Fernwärme)
• Hersteller-Produktgruppe: Danfoss Fernwärme
• Hersteller-Modellnummer: VFQ 2
• Hersteller-Serie: Motorregelventile
• Anschluss 1: Flansch
• Anschluss 2: Flansch
• Werkstoffgüte: Gusseisen GG 25 (GJL-250)
• Werkstoff des Gehäuses: Gusseisen
• Druckstufe Artikel: PN 16
• Nenndurchmesser Anschluss 2: DN 6
• Rohraußendurchmesser Anschluss 1: 65
• Rohraußendurchmesser Anschluss 2: 65
• Druckstufe Flansch: PN 16
• Hublänge: 12
• Mit Kupplungsanschluss 1: nein
• Mit Kupplungsanschluss 2: nein
• Kvs-Wert: 50
• Nenndurchmesser Anschluss 1: DN 6
• Max. Differenzdruck in geöffneter Stellung: 16
• Leckverlust des Kvs-Wertes: 0,03
• Geeignet für Heizung: ja
• Geeignet für Kühlen: nein
