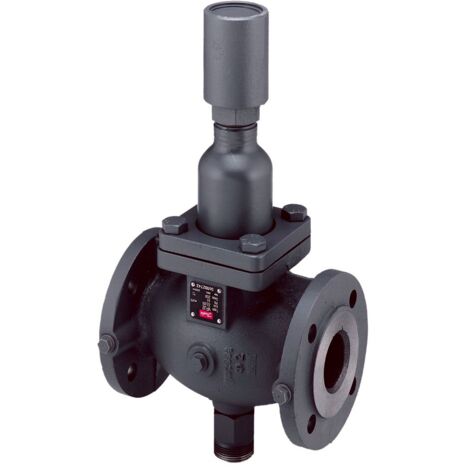

Danfoss Durchgangsventil VFU2 DN 15 Kvs 4,0, PN 16, GG-25, mit Flansch

Danfoss Durchgangsventil VFU2 DN 15 Kvs 4,0, PN 16, GG-25, mit Flansch

Das Danfoss Durchgangsventil VFU2 DN 15 ist ein druckentlastetes Öffnungsventil mit metallisch dichtendem Kegel. Es ist primär für Heizwasseranwendungen konzipiert und eignet sich für Heizwasser und Thermoöle mit einem Glykolanteil von bis zu 30 Prozent. Mit Flanschanschlüssen nach DIN 2501-C und einem Nenndruck von PN 16 ist es robust und zuverlässig für den Einsatz in Heizsystemen.

Welche Medien können mit dem Danfoss Durchgangsventil VFU2 reguliert werden?

Das Danfoss Durchgangsventil VFU2 ist für den Einsatz mit Heizwasser und Thermoölen geeignet, wobei ein Glykolanteil von bis zu 30% zulässig ist. Der Temperaturbereich für diese Medien liegt zwischen 2 °C und 200 °C. Eine Nutzung für Kühlwasser wird nicht empfohlen, da das Ventil primär für Heizungsanwendungen ausgelegt ist.

Aus welchen Materialien besteht das Danfoss Durchgangsventil VFU2?

Das Ventilgehäuse besteht aus Grauguss EN-GJL 250 (GG-25). Der Ventilkegel ist aus Edelstahl W.-Nr. 1.4404 gefertigt, während der Ventilsitz aus Edelstahl W.-Nr. 1.4021 besteht. Die Druckentlastung erfolgt über einen Edelstahlbalg W.-Nr. 1.4571, was zu einer zuverlässigen Funktion beiträgt. Die Flanschanschlüsse entsprechen der Norm DIN 2501-C.

Welche technischen Merkmale zeichnen das Danfoss Durchgangsventil VFU2 aus?

Das Ventil hat eine Nennweite von DN 15 und einen Kvs-Wert von 4,0 m³/h. Der Nenndruck beträgt PN 16. Der maximale Differenzdruck in geöffneter Stellung liegt bei 16 bar. Die Hublänge des Ventils beträgt 6 mm. Der Leckverlust des Kvs-Wertes ist mit 0,03 angegeben. Das Ventil ist kompatibel mit verschiedenen Antrieben, wobei der maximale Differenzdruck je nach Antrieb zwischen 10 und 12 bar liegt.

Technische Daten

• Nennweite: DN 15
• Kvs-Wert: 4,0 m³/h
• Nenndruck: PN 16
• Temperaturbereich: 2 bis 200 °C
• Max. Differenzdruck (geöffnet): 16 bar
• Hublänge: 6 mm
• Werkstoff Gehäuse: Grauguss EN-GJL 250 (GG-25)
• Werkstoff Ventilkegel: Edelstahl W.-Nr. 1.4404
• Werkstoff Ventilsitz: Edelstahl W.-Nr. 1.4021
• Anschluss: Flansch nach DIN 2501-C

Das Danfoss Durchgangsventil VFU2 DN 15 bietet eine robuste und präzise Lösung für die Regelung von Heizwasser und Thermoölen. Mit einem Kvs-Wert von 4,0 m³/h, einem Nenndruck von PN 16 und einem Temperaturbereich von 2 bis 200 °C ist es für anspruchsvolle Heizungsanwendungen ausgelegt. Die hochwertige Materialauswahl und die druckentlastete Konstruktion tragen zu einer zuverlässigen Funktion bei.

Produktspezifikation

• Hersteller-Artikelnummer: 065B2738
• Hersteller-Warengruppe: Komponenten (Fernwärme)
• Hersteller-Produktgruppe: Danfoss Fernwärme
• Hersteller-Modellnummer: VFU 2
• Hersteller-Serie: Motorregelventile
• Anschluss 1: Flansch
• Anschluss 2: Flansch
• Werkstoffgüte: Gusseisen GG 25 (GJL-250)
• Werkstoff des Gehäuses: Gusseisen
• Druckstufe Artikel: PN 16
• Nenndurchmesser Anschluss 2: DN 15
• Rohraußendurchmesser Anschluss 1: 15
• Rohraußendurchmesser Anschluss 2: 15
• Druckstufe Flansch: PN 16
• Hublänge: 6
• Mit Kupplungsanschluss 1: nein
• Mit Kupplungsanschluss 2: nein
• Kvs-Wert: 4
• Nenndurchmesser Anschluss 1: DN 15
• Max. Differenzdruck in geöffneter Stellung: 16
• Leckverlust des Kvs-Wertes: 0,03
• Geeignet für Heizung: ja
• Geeignet für Kühlen: nein
