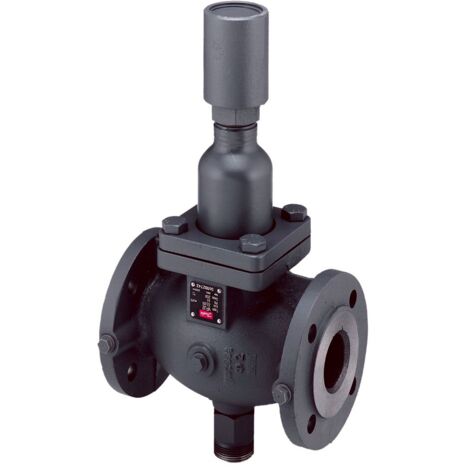

Danfoss Durchgangsventil VFU2 DN 80 Kvs 80,0, PN 16, GG-25, mit Flansch

Danfoss Durchgangsventil VFU2 DN 80 Kvs 80,0, PN 16, GG-25, mit Flansch

Das Danfoss Durchgangsventil VFU2 ist ein druckentlastetes Öffnungsventil mit metallisch dichtendem Kegel, ausgelegt für den Einsatz in Heiz- und Kühlsystemen sowie mit Thermoölen. Mit einer Nennweite von DN 80 und einer Druckstufe PN 16 eignet sich dieses Ventil ideal für anspruchsvolle Anwendungen in der Fernwärme und anderen industriellen Bereichen. Das Gehäuse aus Grauguss EN-GJL 250 (GG-25) und der Flanschanschluss nach DIN 2501-C ermöglichen eine robuste und zuverlässige Installation.

Welche Medien können mit dem VFU2 Ventil geregelt werden?

Das Danfoss Durchgangsventil VFU2 ist vielseitig einsetzbar und für die Regelung von Heiz- und Kühlwasser mit einem Glykolanteil von bis zu 30 Prozent geeignet. Darüber hinaus kann es auch mit Thermoölen betrieben werden. Der Temperaturbereich für Heiz-/Kühlwasser und Thermoöle liegt zwischen 2 °C und 200 °C, was eine breite Palette von Anwendungen abdeckt.

Welche Materialien stellen die Langlebigkeit des Ventils sicher?

Für eine hohe Beständigkeit und lange Lebensdauer sind die Komponenten des Danfoss Durchgangsventils VFU2 aus hochwertigen Materialien gefertigt. Das Ventilgehäuse besteht aus Grauguss EN-GJL 250 (GG-25). Der Ventilkegel und der Ventilsitz sind aus Edelstahl W.-Nr. 1.4404 bzw. W.-Nr. 1.4021 gefertigt. Die Druckentlastung erfolgt über einen Edelstahlbalg aus W.-Nr. 1.4571, was die Zuverlässigkeit des Ventils unter Druckbedingungen sicherstellt.

Wie erfolgt der Anschluss und welche Druckwerte sind relevant?

Der Anschluss des Danfoss Durchgangsventils VFU2 erfolgt über Flansche gemäß DIN 2501-C, was eine sichere und standardisierte Integration in bestehende Rohrleitungssysteme ermöglicht. Die Nennweite beträgt DN 80 und die Druckstufe PN 16. Der Kvs-Wert des Ventils liegt bei 80 m³/h, was eine effiziente Durchflussregelung ermöglicht. Der maximale Differenzdruck in geöffneter Stellung beträgt 16 bar. Für den Betrieb mit Antrieben wie AFT.., AMV(E)4.. oder AMV(E)6.. ist ein maximaler Differenzdruck von 10 bar zu beachten.

Technische Daten

• Nennweite DN: 80
• Nenndruck PN: 16
• Kvs-Wert: 80 m³/h
• Temperaturbereich: 2 - 200 °C
• Max. Differenzdruck in geöffneter Stellung: 16 bar
• Werkstoff Gehäuse: Grauguss EN-GJL 250 (GG-25)
• Werkstoff Ventilkegel: Edelstahl W.-Nr. 1.4404
• Werkstoff Ventilsitz: Edelstahl W.-Nr. 1.4021
• Anschluss: Flansch nach DIN 2501-C
• Hublänge: 18 mm

Das Danfoss Durchgangsventil VFU2 mit DN 80 und PN 16 bietet eine robuste und zuverlässige Lösung für die präzise Regelung von Medien in Heiz- und Kühlanlagen sowie bei Thermoölanwendungen. Die hochwertige Materialauswahl, insbesondere das Gehäuse aus Grauguss GG 25 und die Edelstahlkomponenten, sichert eine lange Lebensdauer und Betriebssicherheit. Mit einem Kvs-Wert von 80 m³/h und einem breiten Temperaturbereich von 2 °C bis 200 °C ist dieses Ventil eine leistungsstarke Komponente für anspruchsvolle technische Systeme.

Produktspezifikation

• Hersteller-Artikelnummer: 065B2745
• Hersteller-Warengruppe: Komponenten (Fernwärme)
• Hersteller-Produktgruppe: Danfoss Fernwärme
• Hersteller-Modellnummer: VFU 2
• Hersteller-Serie: Motorregelventile
• Anschluss 1: Flansch
• Anschluss 2: Flansch
• Werkstoffgüte: Gusseisen GG 25 (GJL-250)
• Werkstoff des Gehäuses: Gusseisen
• Druckstufe Artikel: PN 16
• Nenndurchmesser Anschluss 2: DN 8
• Rohraußendurchmesser Anschluss 1: 80
• Rohraußendurchmesser Anschluss 2: 80
• Druckstufe Flansch: PN 16
• Hublänge: 18
• Mit Kupplungsanschluss 1: nein
• Mit Kupplungsanschluss 2: nein
• Kvs-Wert: 80
• Nenndurchmesser Anschluss 1: DN 8
• Max. Differenzdruck in geöffneter Stellung: 16
• Leckverlust des Kvs-Wertes: 0,03
• Geeignet für Heizung: ja
• Geeignet für Kühlen: nein
