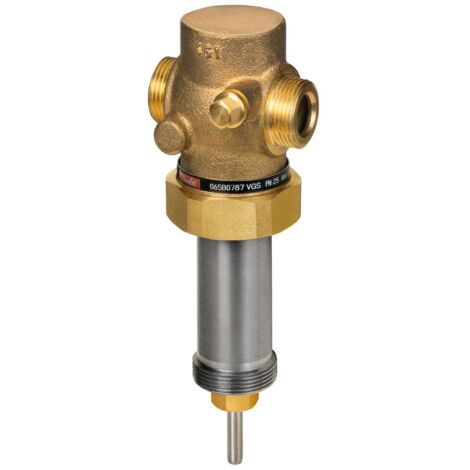

Danfoss Durchgangsventil VGS DN 25 Kvs 6,3, PN 25, RG-5, AG

Danfoss Durchgangsventil VGS DN 25 Kvs 6,3, PN 25, RG-5, AG

Das Danfoss Durchgangsventil VGS DN 25 ist ein robustes Motorregelventil, das für den Einsatz in Heizungs-, Kühl- und Dampfanlagen konzipiert wurde. Es ist kompatibel mit mechanischen Thermostaten AVT/STM und elektrischen Stellantrieben AMV(E)20, 23, 30, 33. Mit einem Kvs-Wert von 6,3 und einem Nenndruck von PN 25 bietet es eine präzise Regelung für Medien wie Heiz- und Kühlwasser mit bis zu 30 % Glykolanteil sowie Dampf.

Welche Funktionen und Kompatibilitäten bietet das Danfoss Durchgangsventil VGS?

Das Danfoss Durchgangsventil VGS ist für die Kombination mit mechanischen Thermostaten der Typen AVT/STM sowie elektrischen Stellantrieben der Serien AMV(E)20, 23, 30 und 33 ausgelegt. In Verbindung mit dem Typ STM (STW) erfüllt es eine Sicherheitsfunktion und ist typgeprüft nach DIN EN 14597. Es besteht die Möglichkeit, bis zu drei Thermostate, elektrische Stellantriebe oder Druckantriebe zu kombinieren, wobei hierfür ein Kombinationsstück K2/K3 erforderlich ist. Das Ventil schließt bei steigender Temperatur, ist druckentlastet und verfügt über einen Kegel mit Weichdichtung aus EPDM.

Aus welchen Werkstoffen besteht das Ventil und wie erfolgt der Anschluss?

Das Ventilgehäuse besteht aus hochwertigem Rotguss CuZn40Pb2 (RG5). Der Ventilkegel ist aus Edelstahl W.-Nr. 1.4122 gefertigt, der Ventilsitz aus Edelstahl W.-Nr. 1.4571 und die Kegeldichtung aus EPDM. Der Anschluss erfolgt über ein Außengewinde gemäß DIN ISO 228/1 mit einer Nennweite von DN 25. Die Konstruktion ist auf eine maximale Differenzdruckbelastung von 10 bar in geöffneter Stellung ausgelegt.

Für welche Medien und Temperaturbereiche ist das Ventil geeignet?

Das Durchgangsventil ist für den Einsatz mit Heiz- und Kühlwasser mit einem Glykolanteil von bis zu 30 Prozent sowie für Dampf geeignet. Der zulässige Temperaturbereich erstreckt sich von 2 °C bis 200 °C, was eine flexible Nutzung in verschiedenen Heizungs- und Dampfanwendungen ermöglicht.

Technische Daten

• Nennweite DN: 25
• Kvs-Wert: 6,3 m³/h
• Nenndruck PN: 25
• Max. Differenzdruck in geöffneter Stellung: 10 bar
• Temperaturbereich: 2 - 200 °C
• Werkstoff Gehäuse: Rotguss CuZn40Pb2 (RG5)
• Werkstoff Ventilkegel: Edelstahl W.-Nr. 1.4122
• Werkstoff Ventilsitz: Edelstahl W.-Nr. 1.4571
• Kegeldichtung: EPDM
• Hublänge: 5

Das Danfoss Durchgangsventil VGS DN 25 bietet eine zuverlässige und präzise Regelung für diverse Anwendungen in der Heizungs-, Kühl- und Dampftechnik. Die robuste Bauweise aus Rotguss und Edelstahl sowie die Eignung für einen breiten Temperaturbereich von 2 °C bis 200 °C ermöglichen eine hohe Betriebssicherheit. Mit einem Kvs-Wert von 6,3 und einem Nenndruck von PN 25 ist es eine leistungsstarke Komponente für anspruchsvolle Anlagen.

Produktspezifikation

• Hersteller-Artikelnummer: 065B0790
• Hersteller-Warengruppe: Komponenten (Fernwärme)
• Hersteller-Produktgruppe: Danfoss Fernwärme
• Hersteller-Modellnummer: VGS
• Hersteller-Serie: Motorregelventile
• Anschluss 1: Außengewinde (metrisch)
• Anschluss 2: Außengewinde (metrisch)
• Werkstoffgüte: Bronze (Rg 5)
• Werkstoff des Gehäuses: Bronze
• Druckstufe Artikel: PN 25
• Nenndurchmesser Anschluss 2: DN 25
• Rohraußendurchmesser Anschluss 1: 25
• Rohraußendurchmesser Anschluss 2: 25
• Druckstufe Flansch: PN 25
• Hublänge: 5
• Mit Kupplungsanschluss 1: nein
• Mit Kupplungsanschluss 2: nein
• Kvs-Wert: 6,3
• Nenndurchmesser Anschluss 1: DN 25
• Max. Differenzdruck in geöffneter Stellung: 10
• Leckverlust des Kvs-Wertes: 0,05
• Geeignet für Heizung: ja
• Geeignet für Kühlen: nein
