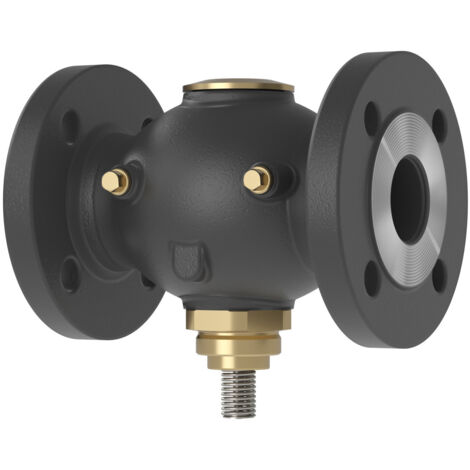

Danfoss Durchgangsventil VGUF DN 40 Kvs 20, PN 25, GGG-40,3, mit Flansch

Danfoss Durchgangsventil VGUF DN 40 Kvs 20, PN 25, GGG-40,3, mit Flansch

Der Danfoss Durchgangsventil VGUF DN 40 ist ein robustes Motorregelventil mit Flanschanschluss, ausgelegt für einen Kvs-Wert von 20 m³/h und einen Nenndruck von PN 25. Es ist speziell für den Einsatz in Heizungsanlagen konzipiert und kann mit mechanischen Thermostaten der Serie AVT kombiniert werden. Das Ventil öffnet bei steigender Temperatur und ist druckentlastet, wobei ein Kegel mit Weichdichtung für zuverlässige Funktion sorgt.

Wie ist das Danfoss Durchgangsventil VGUF konstruiert?

Das Ventilgehäuse des Danfoss VGUF besteht aus hochwertigem Gusseisen der Werkstoffgüte GGG-40,3 (GJS-400-15). Der Ventilkegel ist aus Messing CuZn36Pb2As gefertigt, während der Ventilsitz aus Edelstahl W.-Nr. 1.4571 besteht. Eine EPDM-Dichtung am Kegel ermöglicht eine zuverlässige Abdichtung. Die Anschlüsse sind als Flansch nach DIN EN 1092-2 ausgeführt.

Für welche Medien und Temperaturbereiche ist das Ventil geeignet?

Das Durchgangsventil ist für den Einsatz mit Heizwasser vorgesehen und verträgt einen Glykolanteil von bis zu 30 Prozent. Der zulässige Temperaturbereich für diese Medien liegt zwischen 2 °C und 150 °C. Ein maximaler Differenzdruck von 16 bar in geöffneter Stellung ermöglicht den Einsatz in Systemen mit entsprechenden Druckverhältnissen.

Welche Funktionen und Kombinationsmöglichkeiten bietet das Ventil?

Das Danfoss VGUF ist für die Verwendung mit mechanischen Thermostaten der Serie AVT konzipiert. Es öffnet bei steigender Temperatur und ist druckentlastet. Eine besondere Funktion ist die Möglichkeit, bis zu drei Thermostate zu kombinieren, wofür ein separates Kombinationsstück (K2/K3) erforderlich ist.

Technische Daten

• Nennweite DN: 40
• Kvs-Wert: 20,0 m³/h
• Nenndruck PN: 25
• Max. Differenzdruck in geöffneter Stellung: 16 bar
• Temperaturbereich: 2 bis 150 °C
• Werkstoff Gehäuse: Gusseisen GGG-40,3 (GJS-400-15)
• Werkstoff Ventilkegel: Messing CuZn36Pb2As
• Werkstoff Ventilsitz: Edelstahl W.-Nr. 1.4571
• Kegeldichtung: EPDM
• Anschluss: Flansch nach DIN EN 1092-2
• Hublänge: 5 mm
• Leckverlust des Kvs-Wertes: 0,05

Das Danfoss Durchgangsventil VGUF DN 40 bietet eine robuste und langlebige Lösung für die präzise Regelung von Heizwasser in verschiedenen Anlagen. Mit einem Kvs-Wert von 20 m³/h, einem Nenndruck von PN 25 und einem breiten Temperaturbereich von 2 bis 150 °C ist es eine zuverlässige Komponente für anspruchsvolle Heizungsanwendungen. Die Kompatibilität mit mechanischen Thermostaten ermöglicht eine flexible Temperatursteuerung.

Produktspezifikation

• Hersteller-Artikelnummer: 065B0798
• Hersteller-Warengruppe: Komponenten (Fernwärme)
• Hersteller-Produktgruppe: Danfoss Fernwärme
• Hersteller-Modellnummer: VGUF
• Hersteller-Serie: Motorregelventile
• Anschluss 1: Flansch
• Anschluss 2: Flansch
• Werkstoffgüte: Gusseisen GGG 40 (GJS-400-15)
• Werkstoff des Gehäuses: Gusseisen
• Druckstufe Artikel: PN 25
• Nenndurchmesser Anschluss 2: DN 40
• Rohraußendurchmesser Anschluss 1: 40
• Rohraußendurchmesser Anschluss 2: 40
• Druckstufe Flansch: PN 25
• Hublänge: 5
• Mit Kupplungsanschluss 1: nein
• Mit Kupplungsanschluss 2: nein
• Kvs-Wert: 20
• Nenndurchmesser Anschluss 1: DN 40
• Max. Differenzdruck in geöffneter Stellung: 16
• Leckverlust des Kvs-Wertes: 0,05
• Geeignet für Heizung: ja
• Geeignet für Kühlen: nein
