Allgemeine Beschreibung

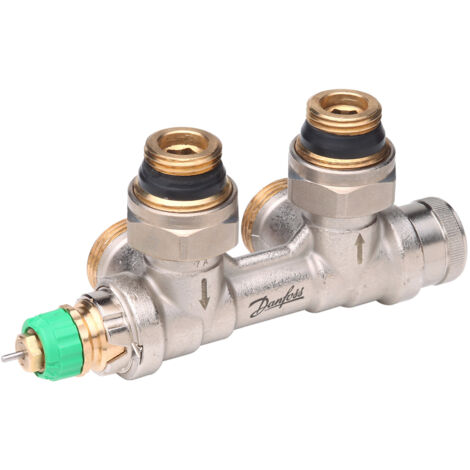

Das Danfoss dyn, VHS-DV Fühler links Eckausführung ist eine druckunabhängige Universalanschlussarmatur, die speziell für den Einsatz in Zweirohrheizungssystemen entwickelt wurde. Sie eignet sich für moderne Heizkörper mit untenliegendem Anschluss sowie für Universal- oder Badheizkörper mit einem Anschlussabstand von 50 mm zwischen Vor- und Rücklauf. Das Regelventil kann einfach installiert und mit den Standardthermostaten von Danfoss kombiniert werden.Technische daten
- Betriebsdruck: 10 bar max.
- Differenzdruck: 0,6 bar min. / 0,1 bar max.
- Vorlauftemperatur: 95 °C
- Anschluss Anlage: G 3/4 A
- Anschluss Heizkörper: R 1/2
- Achsabstand: 50 + 1,5 mm
- Einstellbereich: 10 bis 135 l/h
- Bauhöhe: 65 mm
Kompatibilität und Zubehör
Das VHS-DV ist kompatibel mit allen thermostatischen Fühlerelementen mit einem Danfoss RA-Anschluss. Es wird mit einer Bau-Schutzkappe geliefert, die zur manuellen Regulierung während der Bauphase genutzt werden kann. Passende Kunststoffabdeckungen sind in Weiß (RAL 9016) oder in Chrom erhältlich.Installation
Die Installation des VHS-DV ist schnell und einfach. Die komplette Stopfbuchse des Ventils kann unter Anlagendruck ohne Spezialwerkzeug ausgetauscht werden. Für die manuelle Absperrung sollte ein Spezialhandversteller (Bestell-Nr. 013G5002) verwendet werden.Anwendung
Das VHS-DV wird zur Regelung des Volumenstroms in Heizkörpern eingesetzt. Die integrierte Differenzdruckregelung stabilisiert den Differenzdruck auf 0,1 bar, wodurch der Volumenstrom konstant gehalten wird. Die dynamischen Ventile sind mit einer Durchflussregelvorrichtung zur Voreinstellung des maximalen Volumenstroms ausgestattet.Weitere Informationen
- Material des Ventilgehäuses: Messing, vernickelt
- Druckstift in der Stopfbuchse: Chromstahl, geschmiert mit O-Ring
- Hinweis: Bei Verwendung eines Wasseraufbereitungssystems sind die Dosierungsanweisungen des Herstellers zu beachten. Gemische mit Mineralöl sollten vermieden werden. Die Zusammensetzung des Heizwassers muss der Richtlinie VDI 2035 entsprechen.
