Allgemeine Beschreibung

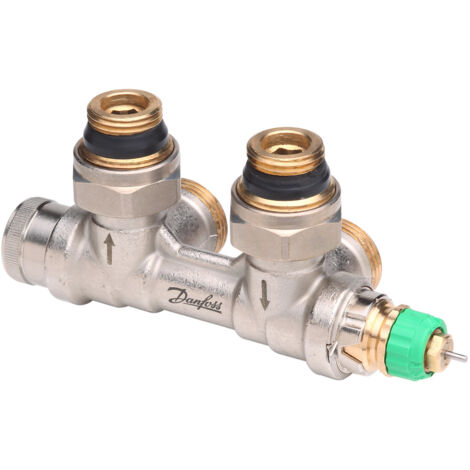

Das Danfoss VHS-DV ist eine druckunabhängige Universalanschlussarmatur, die speziell für den Einsatz in Zweirohrheizungssystemen entwickelt wurde. Es eignet sich ideal für moderne Heizkörper mit untenliegendem Anschluss sowie für Universal- oder Badheizkörper mit einem Anschlussabstand von 50 mm zwischen Vor- und Rücklauf. Dieses Regelventil kann einfach installiert und mit den Standardthermostaten von Danfoss kombiniert werden.Technische daten
- Betriebsdruck: 10 bar max.
- Differenzdruck: 0,6 bar min. / 0,1 bar max.
- Vorlauftemperatur: 95 °C
- Anschluss Anlage: G 3/4 A
- Anschluss Heizkörper: R 1/2
- Bauhöhe: 65 mm
- Einstellbereich: 10 bis 135 l/h
- Achsabstand: 50 + 1,5 mm
Kompatibilität und Zubehör
- Kompatibel mit allen thermostatischen Fühlerelementen mit Danfoss RA-Anschluss.
- Inklusive selbstdichtendem Anschlussstück und Verschraubung aus Messing, vorbereitet für Klemmverbindung.
- Passende Kunststoffabdeckungen sind in Weiß (RAL 9016) oder in Chrom erhältlich.
Installation
Das VHS-DV wird mit einer Bau-Schutzkappe geliefert, die während der Bauphase zur manuellen Regulierung verwendet werden kann. Die Schutzkappe darf jedoch nicht als manuelle Absperrvorrichtung genutzt werden. Für diese Funktion sollte ein Spezialhandversteller (Bestell-Nr. 013G5002) verwendet werden. Die komplette Stopfbuchse des Ventils kann unter Anlagendruck ohne Spezialwerkzeug ausgetauscht werden.Anwendung
Das Danfoss VHS-DV ist ideal für die Regelung des Volumenstroms in Heizkörpern und ermöglicht eine effiziente Pumpenoptimierung durch den integrierten Differenzdruckregler. Die dynamischen Ventile sind mit einer Durchflussregelvorrichtung ausgestattet, die eine Voreinstellung des maximalen Volumenstroms ermöglicht.Weitere Informationen
- Die Ventile sind aus Messing gefertigt und in vernickelter Ausführung erhältlich.
- Der Druckstift in der Stopfbuchse ist aus Chromstahl und sitzt in einem geschmierten O-Ring.
- Bei Verwendung eines Wasseraufbereitungssystems sind die Dosierungsanweisungen des Herstellers strikt einzuhalten.
- Gemische mit Mineralöl sollten vermieden werden.
- Die Zusammensetzung des Heizwassers muss der Richtlinie VDI 2035 entsprechen, um Steinbildung und Korrosion zu vermeiden.
