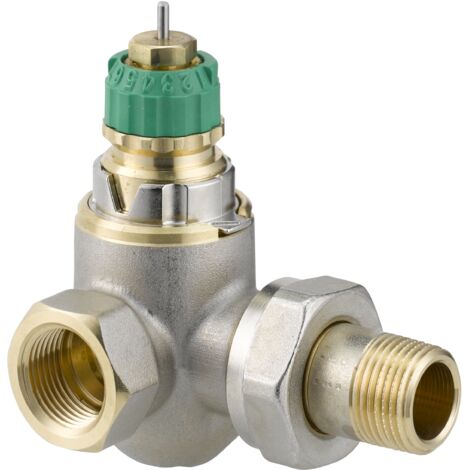

Danfoss Dynamic Valve RA-DV 15 druckunabhängig, R 1/2", Winkelausführung rechts vernickelt

Danfoss Dynamic Valve RA-DV 15 druckunabhängig, R 1/2", Winkelausführung rechts vernickelt

Der Danfoss Dynamic Valve RA-DV 15 ist ein druckunabhängiges, voreinstellbares Ventilgehäuse in Winkelausführung rechts mit R 1/2" Anschluss und matt vernickelter Oberfläche. Es ist speziell für den Einsatz in Zweirohr-Pumpenwarmwasseranlagen konzipiert und eignet sich für alle thermostatischen Fühlerelemente mit Danfoss RA-Anschluss. Das Ventilgehäuse ermöglicht eine präzise Begrenzung der Wassermenge und sorgt für eine konstante Durchflussmenge durch einen integrierten Differenzdruckregler.

Wie funktioniert das Dynamic Valve RA-DV 15?

Das RA-DV Ventilgehäuse ist mit einem eingebauten Druckregler ausgestattet, der den Differenzdruck auf einen Wert von 0,1 bar einstellt und so die Wassermenge konstant hält. Die Voreinstellung der maximalen Wassermenge erfolgt über einen Durchflussbegrenzer, der eine Einstellung im Bereich von 10 bis 135 Litern pro Stunde ermöglicht. Die grüne Schutzkappe dient während der Bauphase zur manuellen Regulierung, darf jedoch nicht als Absperrvorrichtung verwendet werden. Für die manuelle Absperrung ist ein spezieller Handversteller erforderlich.

Welche Materialien und Bauweise zeichnen das Ventil aus?

Das Gehäuse des RA-DV besteht aus Messing und ist matt vernickelt, was eine hohe Korrosionsbeständigkeit sicherstellt. Der Druckstift in der Stopfbuchse ist aus Chromstahl gefertigt und sitzt in einem geschmierten O-Ring. Die Stopfbuchse kann unter Anlagendruck ohne Spezialwerkzeug ausgetauscht werden. Die Bauhöhe beträgt 65, und das Ventil ist für Gewinde- und Klemmverbindungen geeignet.

Welche technischen Anforderungen und Normen erfüllt das Ventilgehäuse?

Das Dynamic Valve RA-DV entspricht den Anforderungen der Euronorm EN 215 in Kombination mit RAW Fühlern. Es ist für einen maximalen Betriebsdruck von 10 bar ausgelegt und kann Differenzdrücke von 0,1 bis 0,6 bar handhaben. Die maximale Vorlauftemperatur beträgt 95 C. Die Fertigung erfolgt in zertifizierten Werken nach ISO 9001 und ISO 14001, was hohe Qualitäts- und Umweltstandards sicherstellt.

Was ist bei der Installation und dem Betrieb zu beachten?

Das Ventilgehäuse ist für den Einsatz in Heizungsanlagen mit Wasseraufbereitungssystemen geeignet, wobei die Dosierungsanweisungen des Herstellers strikt einzuhalten sind. Gemische mit Mineralöl sollten vermieden werden, um Steinbildung und Korrosion vorzubeugen. Die Zusammensetzung des Heizungswassers sollte der Richtlinie VDI 2035 entsprechen, um die Langlebigkeit der Anlage zu sichern.

Technische Daten

• Max. Betriebsdruck: 10 bar
• Max. Differenzdruck: 0,6 bar
• Min. Differenzdruck: 0,1 bar
• Max. Vorlauftemperatur: 95 C
• Einstellbereich Volumenstrom: 10 bis 135 l/h
• Anschluss NW: DN 15
• Eintritt/Austritt: Rp 1/2, R 1/2
• Oberfläche: matt vernickelt
• Bauform: Winkeleck rechts
• Bauhöhe: 65

Das Danfoss Dynamic Valve RA-DV 15 bietet eine zuverlässige und effiziente Lösung für die Heizungsregelung. Mit seinem druckunabhängigen Design, dem integrierten Differenzdruckregler und einem Einstellbereich von 10 bis 135 l/h sorgt es für konstante Wassermengen und eine optimierte Pumpenleistung. Die robuste Messingkonstruktion, die matt vernickelte Oberfläche und die einfache Wartung unter Anlagendruck unterstreichen die hohe Qualität und Langlebigkeit dieses Ventilgehäuses.

Lieferumfang

• 1x Danfoss Dynamic Valve RA-DV 15 Ventilgehäuse
• 1x Grüne Bauschutzkappe

Produktspezifikation

• Hersteller-Artikelnummer: 013G7719
• Hersteller-Warengruppe: Thermostatische Heizkörperventile
• Hersteller-Produktgruppe: Danfoss Wärme
• Hersteller-Modellnummer: RA-DV
• Hersteller-Serie: Ventilgehäuse
• Bauhöhe: 65
