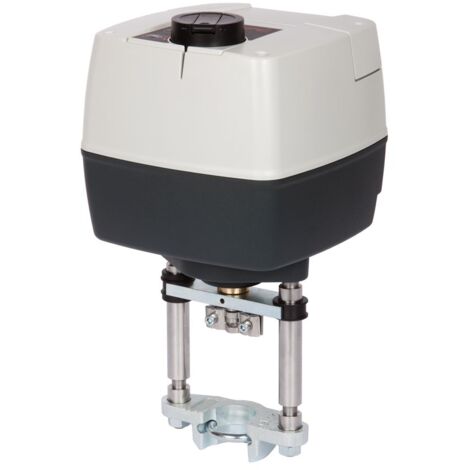

Danfoss elektrischer Stellantrieb AME 655 GA 24V AC, Stellsignal 3PS, ohne Sicherheitsfunktion

Danfoss elektrischer Stellantrieb AME 655 GA 24V AC, Stellsignal 3PS, ohne Sicherheitsfunktion

Der elektrische Stellantrieb AME 655 GA von Danfoss ist ein leistungsstarkes und vielseitiges Antriebselement für Ventile mit Nennweiten von DN 15 bis DN 250. Er ist konzipiert für die präzise Ventilsteuerung in Heizungs- und Fernwärmeanlagen. Mit einer Stellkraft von 2000 N und einem maximalen Hub von 50 mm bietet er eine zuverlässige Lösung für anspruchsvolle Anwendungen. Die Versorgung erfolgt mit 24 VAC/VDC, und er unterstützt 3-Punkt- sowie stetige Steuersignale.

Für welche Ventile und Anwendungen ist der Danfoss AME 655 GA geeignet?

Der Stellantrieb ist kompatibel mit den Ventilserien AFQM, VFG(S)2, VFU2, VFM2 sowie VF2/3 (ab DN100). Er ist speziell für den Einsatz in Fernwärme- und Heizungsanlagen konzipiert und ermöglicht die präzise Regelung von Ventilen in diesen Systemen. Die Einbaulage ist beliebig, was eine flexible Montage erlaubt. Ein mechanischer Standanzeiger ist integriert.

Wie erfolgt die Steuerung und Signalübertragung?

Der AME 655 GA unterstützt verschiedene Eingangssignale, darunter 0(4) bis 20 mA, 0(2) bis 10 V DC sowie 3-Punkt-Steuersignale. Die Ausgangssignale sind galvanisch getrennt und können unabhängig vom Eingangssignal ebenfalls 0(4) bis 20 mA oder 0(2) bis 10 V DC betragen. Potentialfreie Endlagenschalter mit einer Schaltleistung von maximal 4 A sind als Wegeschalter nutzbar, deren Schaltpunkt wählbar ist. Die Übertragung erfolgt magnetisch.

Welche mechanischen und schützenden Merkmale bietet der Stellantrieb?

Der Stellantrieb verfügt über eine elektrische und mechanische Handverstellung, die eine manuelle Bedienung ermöglicht. Ein thermischer Überlastschutz sowie eine kraftabhängige Endabschaltung sorgen für den Schutz des Antriebs und des Ventils. Die Ventilhubbegrenzung ist elektrisch einstellbar, ebenso wie die Kennlinienoptimierung, um die Regelcharakteristik an die Anforderungen anzupassen. Die Stellzeit kann zwischen 2 und 6 Sekunden pro Millimeter gewählt werden. Optional ist eine Bluetooth-Schnittstelle verfügbar.

Wie ist der Stellantrieb konstruiert und welche Umgebungsbedingungen sind zulässig?

Das Gehäuse besteht aus robustem Kunststoff und bietet die Schutzart IP54 gemäß EN 60529, was einen Schutz gegen Staub und Spritzwasser bietet. Der Stellantrieb ist für Umgebungstemperaturen von 0 bis 55 °C ausgelegt. Die Bauabmessungen betragen 205 mm in der Höhe, 208 mm in der Länge und 430 mm in der Tiefe.

Technische Daten

• Versorgungsspannung: 24 VAC/VDC
• Leistungsaufnahme: 12 VA
• Stellkraft: 2000 N
• Maximaler Hub: 50 mm
• Stellzeit wählbar: 2 oder 6 s/mm
• Schutzart: IP54 nach EN 60529
• Umgebungstemperatur: 0 bis 55 °C
• Bauhöhe: 205 mm
• Baulänge: 208 mm
• Bautiefe: 430 mm

Der Danfoss AME 655 GA Stellantrieb überzeugt durch seine hohe Stellkraft von 2000 N und die flexible Steuerung mit vielfältigen Eingangssignaloptionen. Die robuste Bauweise mit Schutzart IP54 und die einstellbare Stellzeit von 2 oder 6 s/mm machen ihn zu einer zuverlässigen Lösung für die präzise Ventilregelung in Fernwärme- und Heizungsanlagen.

Produktspezifikation

• Hersteller-Artikelnummer: 082G3439
• Hersteller-Warengruppe: Komponenten (Fernwärme)
• Hersteller-Produktgruppe: Danfoss Fernwärme
• Hersteller-Modellnummer: AME 655 GA
• Hersteller-Serie: Elektrische Stellantriebe
• Baulänge: 208
• Bauhöhe: 205
• Bautiefe: 430
• Steuersignal: 0 - 10 V
• Werkstoff des Gehäuses: Kunststoff
• Umgebungstemperatur: 55
• Geeignet für Handbedienung: ja
• Explosionsgeschützt: nein
• Schutzart (IP): IP54
• Schutzart (NEMA): 2
• Geeignet für Belüftungsarmaturen: nein
• Mit mechanischem Standanzeiger: ja
• Zustandsmeldung: 0 - 10 V
• Hublänge: 50
• Geeignet für Ventile: ja
• Übertragung: magnetisch
• Arbeitsbereich einstellbar: ja
• Mit Nullspannungsrücklauf: nein
• Netzspannung: 24 V DC
• Hilfskontakte: nein
• Selbsteinstellbare Schlaglänge: ja
• Trinkwasserkonform nach UBA: Ja
