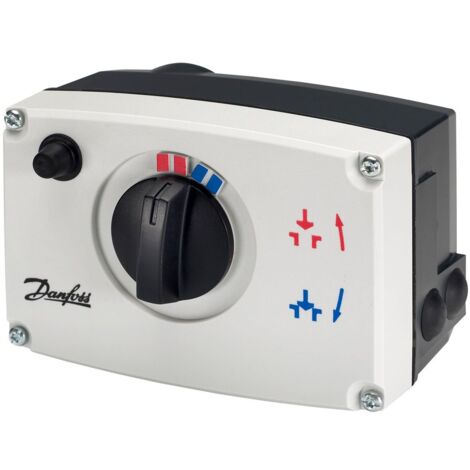

Danfoss elektrischer Stellantrieb AME30 stetig, ohne Sicherheitsfunktion

Danfoss elektrischer Stellantrieb AME30 stetig, ohne Sicherheitsfunktion

Der Danfoss elektrische Stellantrieb AME30 ist ein stetig arbeitender Antrieb ohne Sicherheitsfunktion, konzipiert für die modulierende Regelung von Ventilen. Er ist kompatibel mit Danfoss Ventilen der Typen VS, VM, VB oder AVQM und VMV (nur mit AME 10) und eignet sich für Ventilgrößen von DN 15 bis DN 50. Dieser Stellantrieb ist eine zuverlässige Komponente für Anwendungen in der Fernwärmetechnik und zeichnet sich durch eine leichte, robuste Bauweise sowie mechanische Handverstellung aus.

Wie arbeitet der Danfoss AME30 Stellantrieb?

Der AME30 ermöglicht eine präzise modulierende Regelung durch ein Eingangssignal von 0(2) bis 10 V oder 0(4) bis 20 mA. Die Stellgeschwindigkeit beträgt 3 Sekunden pro Millimeter bei einer Stellkraft von 450 N. Der Antrieb passt den Hub automatisch an die Ventilendlagen an, was eine schnelle Inbetriebnahme unterstützt. Eine lastabhängige Abschaltung schützt den Stellantrieb und das angeschlossene Ventil vor Überlastung.

Welche technischen Merkmale und Schutz bietet der AME30?

Der Stellantrieb wird mit einer Versorgungsspannung von 24 V Wechselstrom (+10 % bis -15 %, 50 Hz) betrieben und hat eine Leistungsaufnahme von 9 VA. Das Gehäuse besteht aus Kunststoff und bietet mit der Schutzart IP54 Schutz gegen Staub und Spritzwasser. Die Umgebungstemperatur für den Betrieb liegt zwischen 0 und 55 °C. Die Übertragung der Stellbefehle erfolgt magnetisch.

Welche Funktionen zur Überwachung und Bedienung sind integriert?

Für die Überwachung des Betriebsstatus ist eine integrierte Diagnose-LED sowie eine Betriebsdatenerfassung vorhanden. Ein digitales Rückmeldesignal zur Anzeige der Ventilendlagen ist an den Klemmen 4 oder 5 verfügbar. Der Stellantrieb verfügt über eine mechanische Handverstellung und einen mechanischen Standanzeiger. Die Hublänge beträgt 10 mm, der Arbeitsbereich ist einstellbar und die Schlaglänge ist selbsteinstellbar. Schaltkontakte oder Hilfskontakte sind nicht vorhanden.

Technische Daten

• Versorgungsspannung: 24 V AC, +10 % bis -15 %, 50 Hz
• Leistungsaufnahme: 9 VA
• Eingangssignal: 0(2)-10 V, 0(4)-20 mA
• Stellgeschwindigkeit: 3 s/mm
• Stellkraft: 450 N
• Hublänge: 10 mm
• Schutzart: IP54
• Umgebungstemperatur: 0 - 55 °C
• Werkstoff Gehäuse: Kunststoff
• Geeignet für Ventile: DN 15 - 50

Der Danfoss elektrische Stellantrieb AME30 bietet eine präzise und zuverlässige modulierende Regelung für Ventile von DN 15 bis DN 50. Mit einer Stellkraft von 450 N, einer Schutzart IP54 und einer Versorgungsspannung von 24 V AC ist er eine effiziente Lösung für anspruchsvolle Anwendungen. Die automatische Hubanpassung und integrierte Diagnosefunktionen tragen zur Betriebssicherheit und einfachen Handhabung bei.

Produktspezifikation

• Hersteller-Artikelnummer: 082G3017
• Hersteller-Warengruppe: Komponenten (Fernwärme)
• Hersteller-Produktgruppe: Danfoss Fernwärme
• Hersteller-Modellnummer: AME 30
• Hersteller-Serie: Elektrische Stellantriebe
• Baulänge: 280
• Bauhöhe: 37
• Bautiefe: 335
• Steuersignal: 0 - 10 V
• Werkstoff des Gehäuses: Kunststoff
• Umgebungstemperatur: 55
• Geeignet für Handbedienung: ja
• Explosionsgeschützt: nein
• Schutzart (IP): IP54
• Schutzart (NEMA): 2
• Geeignet für Belüftungsarmaturen: nein
• Mit mechanischem Standanzeiger: ja
• Zustandsmeldung: 0 - 10 V
• Hublänge: 10
• Geeignet für Ventile: ja
• Übertragung: magnetisch
• Arbeitsbereich einstellbar: ja
• Mit Nullspannungsrücklauf: nein
• Netzspannung: 24 V AC
• Hilfskontakte: nein
• Selbsteinstellbare Schlaglänge: ja
