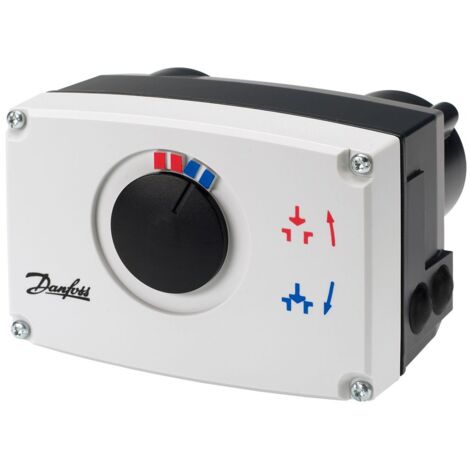

Danfoss elektrischer Stellantrieb AME33 stetig, mit Sicherheitsfunktion

Danfoss elektrischer Stellantrieb AME33 stetig, mit Sicherheitsfunktion

Der elektrische Stellantrieb AME33 von Danfoss ist ein stetig arbeitender Antrieb mit integrierter Sicherheitsfunktion gemäß DIN EN 14597. Er ist speziell für die modulierende Regelung von Ventilen mit Nennweiten von DN 15 bis DN 50 konzipiert und eignet sich besonders für den Einsatz in Fernwärmeanlagen. Die Sicherheitsfunktion aktiviert sich automatisch bei Stromausfall oder bei Abschaltung durch ein Sicherheitsthermostat, was einen sicheren Betrieb sicherstellt.

Wie funktioniert die Sicherheitsfunktion des AME33?

Der Stellantrieb AME33 verfügt über eine zertifizierte Sicherheitsfunktion, die bei Stromausfall oder durch ein Sicherheitsthermostat ausgelöste Spannungsabschaltung automatisch aktiviert wird. Dabei fährt die Antriebsstange aus, um das Ventil in eine definierte Sicherheitsposition zu bringen. Dies erhöht die Betriebssicherheit und entspricht den Anforderungen der Norm DIN EN 14597.

Welche technischen Merkmale zeichnen den AME33 aus?

Der AME33 arbeitet mit einer Versorgungsspannung von 24 V AC (±10 % bis -15 %) bei 50 Hz und hat eine Leistungsaufnahme von 14 VA. Das Eingangssignal für die stufenlose Regelung liegt im Bereich von 0(2) bis 10 V oder 0(4) bis 20 mA. Die Stellgeschwindigkeit beträgt 3 Sekunden pro Millimeter Hub, wobei die maximale Stellkraft 450 N beträgt. Die Hublänge ist auf 10 mm einstellbar, und der Antrieb passt den Hub automatisch an die Ventilendlagen an, was die Inbetriebnahmezeit verkürzt.

Wie ist der AME33 konstruiert und welche Schutzarten bietet er?

Der Stellantrieb ist leicht und robust gebaut, das Gehäuse besteht aus Kunststoff. Er ist für den Einsatz in Umgebungen mit Temperaturen von 0 bis 55 °C geeignet und verfügt über die Schutzart IP54, die einen Schutz gegen Staub und Spritzwasser bietet. Die Übertragung erfolgt magnetisch, und eine mechanische Handverstellung ist möglich. Zudem ist eine Zustandsmeldung über ein digitales Rückmeldesignal (0 bis 10 V) an den Klemmen 4 oder 5 verfügbar.

Welche Funktionen und Zusatzmerkmale bietet der AME33?

Der Antrieb verfügt über eine lastabhängige Abschaltung, die Stellantrieb und Ventil vor Überlast schützt. Eine integrierte Diagnose-LED sowie eine Betriebsdatenerfassung unterstützen die Wartung und Fehlerdiagnose. Der AME33 ist für die Kombination mit verschiedenen Ventilen wie VS, VM, VB, AVQM und VMV (nur mit AME10) ausgelegt. Er ist nicht explosionsgeschützt und nicht für Belüftungsarmaturen geeignet.

Technische Daten

• Versorgungsspannung: 24 V AC, +10 % bis -15 %, 50 Hz
• Leistungsaufnahme: 14 VA
• Eingangssignal: 0(2)-10 V, 0(4)-20 mA
• Stellgeschwindigkeit: 3 s/mm
• Stellkraft: 450 N
• Hublänge: 10 mm (einstellbar)
• Schutzart: IP54
• Umgebungstemperatur: 0 bis 55 °C
• Werkstoff Gehäuse: Kunststoff
• Handverstellung: mechanisch möglich

Der Danfoss Stellantrieb AME33 bietet eine zuverlässige und präzise modulierende Regelung mit integrierter Sicherheitsfunktion und automatischer Hubanpassung. Mit einer Stellkraft von 450 N und einer Schutzart IP54 ist er für den Einsatz in Fernwärmeanlagen und anderen Anwendungen mit Ventilen DN 15 bis DN 50 geeignet. Die Kombination aus robustem Design, automatischer Lastabschaltung und digitaler Zustandsmeldung unterstützt einen sicheren und effizienten Betrieb.

Produktspezifikation

• Hersteller-Artikelnummer: 082G3018
• Hersteller-Warengruppe: Komponenten (Fernwärme)
• Hersteller-Produktgruppe: Danfoss Fernwärme
• Hersteller-Modellnummer: AME 33
• Hersteller-Serie: Elektrische Stellantriebe
• Baulänge: 168
• Bauhöhe: 127
• Bautiefe: 160
• Steuersignal: 0 - 10 V
• Werkstoff des Gehäuses: Kunststoff
• Umgebungstemperatur: 55
• Geeignet für Handbedienung: ja
• Explosionsgeschützt: nein
• Schutzart (IP): IP54
• Schutzart (NEMA): 2
• Geeignet für Belüftungsarmaturen: nein
• Mit mechanischem Standanzeiger: ja
• Zustandsmeldung: 0 - 10 V
• Hublänge: 10
• Geeignet für Ventile: ja
• Übertragung: magnetisch
• Arbeitsbereich einstellbar: ja
• Mit Nullspannungsrücklauf: nein
• Netzspannung: 24 V AC
• Hilfskontakte: nein
• Selbsteinstellbare Schlaglänge: ja
