Allgemeine Beschreibung

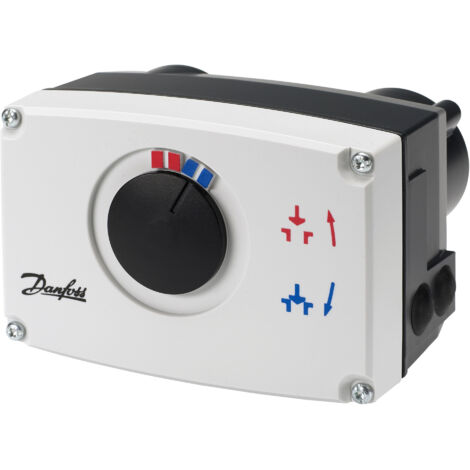

Der elektrische Stellantrieb AMV23 von Danfoss ist ein robustes und leichtes Antriebselement mit Sicherheitsfunktion gemäß DIN EN 14597. Er arbeitet mit einem 3-Punkt-Schrittsignal und ist speziell für den Einsatz an Ventilen mit Nennweiten von DN 15 bis 50 konzipiert. Typische Anwendungen finden sich in der Fernwärmetechnik, wo eine präzise und sichere Regelung von Ventilen erforderlich ist. Die Sicherheitsfunktion sorgt bei Stromausfall oder Abschaltung durch einen Sicherheitsthermostat für eine automatische Aktivierung und Anpassung des Hubs an die Ventilendlagen, was die Inbetriebnahmezeit verkürzt.Technische daten
- Produkttyp/Modellnummer: AMV 23
- Gewicht: 0,4 kg
- Breite: 160 mm
- Höhe: 126 mm
- Tiefe: 166 mm
- Nennspannung: 230 V AC, 50 Hz
- Leistungsaufnahme: 7 VA
- Eingangssignal: 3-Punkt-Schritt
- Stellkraft: 450 N
- Stellgeschwindigkeit: 15 s/mm
- Hublänge: 5 mm
- Max. Medientemperatur: 150 °C
- Umgebungstemperatur: 0 - 55 °C
- Schutzart: IP54
- Werkstoff: Kunststoff
Kompatibilität und Zubehör
Der AMV23 wird hauptsächlich in Kombination mit Ventilen der Typen VS, VM, VB, AVQM und VMV (nur mit AMV 10) eingesetzt.
Installation
Eine mechanische Handverstellung ist möglich, und das Gerät verfügt über einen mechanischen Standanzeiger.
Anwendung
Der Danfoss AMV23 Stellantrieb bietet eine zuverlässige und präzise Ventilsteuerung und eignet sich besonders für Anwendungen in der Fernwärme, wo eine präzise und sichere Regelung erforderlich ist.
Weitere Informationen
Die Konstruktion beinhaltet eine lastabhängige Abschaltung, die sowohl den Stellantrieb als auch das Ventil vor Überlast schützt. Ein digitales Rückmeldesignal zur Anzeige der Ventilendlagen ist an den Klemmen 4 oder 5 verfügbar.
