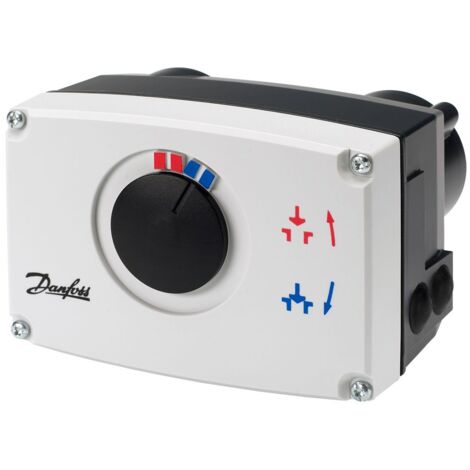

Danfoss elektrischer Stellantrieb AMV33 3Pkt.Schritt, mit Sicherheitsfunktion

Danfoss elektrischer Stellantrieb AMV33 3Pkt.Schritt, mit Sicherheitsfunktion

Der Danfoss elektrische Stellantrieb AMV33 ist ein robustes und leichtes Antriebselement, das für die präzise Steuerung von Ventilen in Heizungs- und Fernwärmeanlagen entwickelt wurde. Er arbeitet mit einem 3-Punkt-Schrittsignal und verfügt über eine zertifizierte Sicherheitsfunktion gemäß DIN EN 14597. Dieser Stellantrieb ist speziell für den Einsatz an Ventilen mit Nennweiten von DN 15 bis 50 konzipiert.

Wie funktioniert die Sicherheitsfunktion des AMV33?

Der AMV33 ist mit einer Sicherheitsfunktion ausgestattet, die bei Stromausfall oder bei Abschaltung der Stromversorgung durch einen Sicherheitsthermostat automatisch aktiviert wird. Dabei fährt die Antriebsstange aus, um das Ventil in eine definierte Sicherheitsposition zu bringen. Die Stellantriebe passen den Hub automatisch an die Ventilendlagen an, was zu einer kürzeren Inbetriebnahmezeit führt. Eine lastabhängige Abschaltung stellt den Schutz von Stellantrieb und Ventil vor Überlastung sicher.

Welche technischen Eigenschaften bietet der AMV33?

Der Stellantrieb arbeitet mit einer Nennspannung von 230 V AC bei 50 Hz/60 Hz und einer Leistungsaufnahme von 12 VA. Das Eingangsstellsignal erfolgt als 3-Punkt-Schritt. Die Stellkraft beträgt 450 N, die Stellgeschwindigkeit 3 Sekunden pro Millimeter Hub. Die maximale Medientemperatur liegt bei 150 °C. Ein digitales Rückmeldesignal zur Anzeige der Ventilendlagen ist an den Klemmen 4 oder 5 verfügbar.

Wie ist der Stellantrieb konstruiert und welche Bedienmöglichkeiten gibt es?

Der AMV33 zeichnet sich durch einen robusten Aufbau und ein geringes Gewicht aus. Das Gehäuse besteht aus Kunststoff. Eine mechanische Handverstellung ist vorhanden, um das Ventil bei Bedarf manuell zu bedienen. Die selbsteinstellbare Schlaglänge ermöglicht eine automatische Anpassung des Hubs an die Ventilendlagen. Die Schutzart IP54 schützt das Gerät vor Staub und Spritzwasser. Die Umgebungstemtemperatur für den Betrieb liegt zwischen 0 und 55 °C.

Für welche Ventile und Anwendungen ist der AMV33 geeignet?

Der elektrische Stellantrieb AMV33 wird hauptsächlich in Kombination mit den Ventilen der Typen VS, VM, VB und AVQM eingesetzt. Er ist für Ventile mit Nennweiten von DN 15 bis 50 ausgelegt und eignet sich besonders für Anwendungen, bei denen eine zuverlässige und sichere Regelung der Ventilstellung erforderlich ist.

Technische Daten

• Nennspannung: 230 V AC, 50 Hz/60 Hz
• Leistungsaufnahme: 12 VA
• Eingangssignal: 3-Punkt-Schritt
• Stellkraft: 450 N
• Stellgeschwindigkeit: 3 s/mm
• Max. Medientemperatur: 150 °C
• Umgebungstemperatur: 0 - 55 °C
• Schutzart: IP54
• Hublänge: 10
• Werkstoff Gehäuse: Kunststoff
• Handverstellung: mechanisch
• Sicherheitsfunktion: gemäß DIN EN 14597

Der Danfoss elektrische Stellantrieb AMV33 bietet mit seiner zertifizierten Sicherheitsfunktion und der automatischen Hubanpassung eine zuverlässige und effiziente Lösung für die Regelung von Ventilen in Heizungs- und Fernwärmeanlagen. Mit einer Stellkraft von 450 N und einer schnellen Stellgeschwindigkeit von 3 Sekunden pro Millimeter ist er für anspruchsvolle Anwendungen geeignet und ermöglicht durch die Schutzart IP54 einen sicheren Betrieb unter verschiedenen Umgebungsbedingungen.

Produktspezifikation

• Hersteller-Artikelnummer: 082G3013
• Hersteller-Warengruppe: Komponenten (Fernwärme)
• Hersteller-Produktgruppe: Danfoss Fernwärme
• Hersteller-Modellnummer: AMV 33
• Hersteller-Serie: Elektrische Stellantriebe
• Baulänge: 160
• Bauhöhe: 122
• Bautiefe: 169
• Steuersignal: Dreipunkt
• Werkstoff des Gehäuses: Kunststoff
• Umgebungstemperatur: 55
• Geeignet für Handbedienung: ja
• Explosionsgeschützt: nein
• Schutzart (IP): IP54
• Schutzart (NEMA): 2
• Geeignet für Belüftungsarmaturen: nein
• Mit mechanischem Standanzeiger: ja
• Zustandsmeldung: ohne
• Laufzeit: 0
• Hublänge: 10
• Geeignet für Ventile: ja
• Übertragung: magnetisch
• Arbeitsbereich einstellbar: ja
• Mit Nullspannungsrücklauf: nein
• Netzspannung: 230 V AC
• Hilfskontakte: nein
• Selbsteinstellbare Schlaglänge: ja
