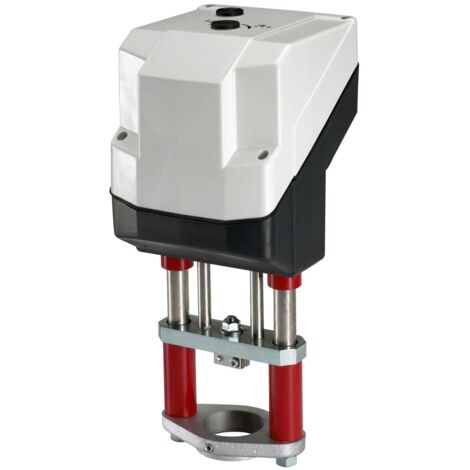

Danfoss elektrischer Stellantrieb AMV86 230V/50Hz, 3-Punkt, DN 125-150, 5000N

Danfoss elektrischer Stellantrieb AMV86 230V/50Hz, 3-Punkt, DN 125-150, 5000N

Der Danfoss elektrische Stellantrieb AMV86 ist für die 3-Punkt-Schrittregelung konzipiert und bietet eine Stellkraft von 5000 N. Er ist für den Einsatz mit Ventilen der Typen VFM 2 (DN 150–250), VFS 2 (DN 65–100), VF2/3 (DN 125, 150) und AFQM (DN 150–250) vorgesehen. Mit einer Versorgungsspannung von 230 V bei 50/60 Hz eignet sich dieser Stellantrieb für präzise Steuerungsaufgaben in verschiedenen Anlagen.

Welche Ventile sind mit dem AMV86 kompatibel?

Der Danfoss Stellantrieb AMV86 ist speziell für die Verwendung mit einer Reihe von Danfoss Ventilen entwickelt worden. Dazu zählen die Serien VFM 2 (DN 150–250), VFS 2 (DN 65–100), VF2/3 (DN 125, 150) sowie AFQM (DN 150–250). Diese breite Kompatibilität ermöglicht eine flexible Integration in unterschiedliche Heizungs-, Klima- und Lüftungssysteme, wo eine zuverlässige Ventilsteuerung erforderlich ist.

Welche Funktionen bietet der Danfoss AMV86 Stellantrieb?

Der AMV86 verfügt über eine automatische Hubanpassung, die eine präzise Positionierung des Ventils sicherstellt. Für Wartungs- oder Einrichtungsarbeiten ist ein Handbetrieb zur mechanischen Verstellung integriert. Eine Diagnose-LED liefert visuelle Rückmeldung zum aktuellen Betriebszustand. Zum Schutz des Geräts ist der Stellantrieb mit einem thermischen Überlastschutz und einer kraftabhängigen Abschaltung in den Endlagen ausgestattet. Optional kann der Funktionsumfang durch Zusatzschaltkontakte, Potentiometer oder eine Kegelstangenheizung erweitert werden.

Welche technischen Merkmale zeichnen den AMV86 aus?

Dieser elektrische Stellantrieb arbeitet mit einer Nennspannung von 230 VAC bei 50/60 Hz und einer Leistungsaufnahme von 23 VA (bei 50 Hz). Die Stellkraft beträgt 5000 N bei einem maximalen Hub von 40 mm und einer Stellzeit von 3 Sekunden pro Millimeter. Der Stellantrieb ist für eine maximale Mediumstemperatur von 200 °C und eine Umgebungstemperatur von 0 bis +55 °C ausgelegt. Die Schutzart IP 54 nach EN 60529 und die Schutzklasse II ermöglichen einen sicheren Betrieb. Die Einbaulage kann flexibel von stehend (nach oben) bis waagrecht (horizontal) erfolgen.

Technische Daten

• Nennspannung: 230 VAC, 50 Hz/60 Hz
• Eingangssignal: 3-Punkt-Schrittsignal
• Stellkraft: 5000 N
• Hub: 40 mm
• Stellzeit: 3 s/mm
• Max. zul. Mediumstemperatur: 200 °C
• Umgebungstemperatur: 0...+ 55 C
• Schutzart: IP 54
• Leistungsaufnahme: 23 VA (50Hz)
• Bauhöhe: 200

Der Danfoss elektrische Stellantrieb AMV86 überzeugt durch seine hohe Stellkraft von 5000 N, einen Hub von 40 mm und eine schnelle Stellzeit von 3 Sekunden pro Millimeter. Diese Eigenschaften, kombiniert mit der robusten Schutzart IP 54 und der flexiblen Einbaulage, machen ihn zu einer zuverlässigen und präzisen Lösung für die Ventilsteuerung in anspruchsvollen Anwendungen.

Produktspezifikation

• Hersteller-Serie: Elektrische Stellantriebe
• Hersteller-Modellnummer: AMV 86
• Hersteller-Warengruppe: Komponenten (Fernwärme)
• Hersteller-Produktgruppe: Danfoss Fernwärme
• Hersteller-Artikelnummer: 082G1461
• Baulänge: 206
• Bauhöhe: 200
• Bautiefe: 440
• Explosionsgeschützt: nein
• Schutzart (IP): IP54
• Hublänge: 40
