Danfoss Hochgenauigkeits-Stellantrieb ChangeOver6 für NovoCon Energy

Danfoss Hochgenauigkeits-Stellantrieb ChangeOver6 für NovoCon Energy

Der Danfoss Hochgenauigkeits-Stellantrieb ChangeOver6 für NovoCon Energy ist ein multifunktionaler Feldbus-Stellantrieb, der speziell für die präzise Regelung von druckunabhängigen Regelventilen des Typs AB-QM in den Nennweiten DN 10 bis DN 32 konzipiert wurde. Er ist ideal für den Einsatz in 4-Rohr-Systemen für Heiz- und Kühldecken sowie Gebläsekonvektoren und trägt maßgeblich zu einer effizienten Durchflussregelung und Energieeinsparung bei.

Wie funktioniert der Danfoss ChangeOver6 Stellantrieb?

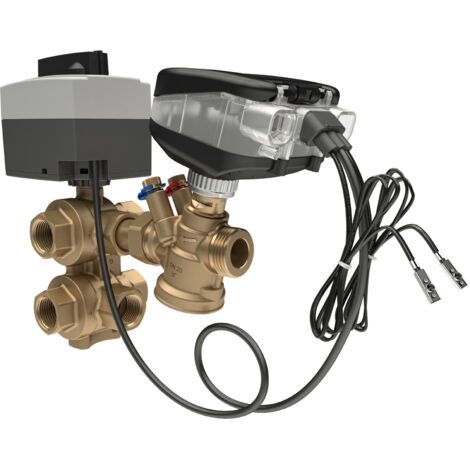

Der ChangeOver6 Stellantrieb arbeitet in Kombination mit dem NovoCon S CO6 Stellantrieb und dem druckunabhängigen Ventil AB-QM. Das AB-QM regelt hydraulisch den Durchfluss, während der NovoCon S den Stellantrieb steuert. Ein einziges Kabel dient der Spannungsversorgung und Regelung des 6-Wege-Stellantriebs und übermittelt gleichzeitig ein Stellungs-Rückmeldesignal an den NovoCon S. Der NovoCon S erfasst automatisch, ob sich der 6-Wege-Stellantrieb im Handbetrieb befindet, demontiert wurde oder blockiert ist. Es stehen zwei Voreinstellungen für den Auslegungsvolumenstrom zur Verfügung, eine für die Beheizung und eine für die Kühlung. Im Wartungsbetrieb kann das Ventil vollständig geschlossen werden, um Leckagen zu verhindern und den Bedarf an Absperrventilen zu reduzieren. Eine integrierte Logik im NovoCon S stellt sicher, dass immer nur ein Stellantrieb pro Paar (NovoCon S und 6-Wege-Stellantrieb) in Betrieb ist, was die Anzahl von Spannungsverstärkungsanfragen in Daisy-Chain-Verkettungen verringert. Zudem wird ein Alarm ausgelöst, falls das Kabel des 6-Wege-Stellantriebs getrennt ist.

Welche Funktionen und Eigenschaften bietet der Stellantrieb?

Der Stellantrieb verfügt über zahlreiche Funktionen wie Fern-Inbetriebnahme, Voreinstellung des Nenndurchflusses und Spülung von Ventil und Verbraucher. Er bietet eine hohe Positionsauflösung und -genauigkeit sowie eine Spindelpositionsgenauigkeit von ±0,05 mm. Für die Montage ist kein Werkzeug erforderlich, und der Betrieb ist über die gesamte Lebensdauer wartungsfrei sowie geräuscharm. Halogenfreie Kabel mit Stecker sind für den Anschluss vorhanden. Eine PTFE-Dichtung (kohlefaserverstärkt) und eine Ventilkugel aus poliertem Chrom wirken einem Festsetzen des Ventils entgegen. Intrinsische Alarmmeldungen für BACnet, ein Ventilblockierungsalarm und eine Drahtbrucherkennung an der analogen Regelung erhöhen die Betriebssicherheit. Eine manuelle Übersteuerungs-Funktion ist ebenfalls integriert.

Wie unterstützt der Stellantrieb das Energiemanagement?

Der ChangeOver6 Stellantrieb ermöglicht die Messung von Vorlauf- und Rücklauftemperatur mittels zwei PT1000 Temperaturfühlern. Auf Basis dieser Daten sowie des Durchflusses wird die Leistungsabgabe für Heizung und Kühlung angezeigt und der Energieverbrauch protokolliert. Energiemanagement-Funktionen wie das Management eines Minimum Delta T sind integriert, um eine effiziente Nutzung der Heiz- und Kühlsysteme zu fördern. Eine Durchfluss-, Leistungs- und Energieanzeige sorgt für eine transparente Darstellung der Betriebsdaten.

Welche Anschluss- und Kommunikationsmöglichkeiten sind vorhanden?

Der Danfoss Stellantrieb unterstützt eine flexible Feldbus-Kommunikation, wahlweise über BACnet MS/TP oder Modbus RTU. Die Ansteuerung erfolgt über das NovoCon S CO6 Signal, wobei auch eine analoge Ansteuerung von 0-10V möglich ist. Eine direkte Einbindung von zwei PT1000 Anlege- oder Universal-Fühlern zur Energiemessung ist vorgesehen. Zudem sind I/O-Anschlüsse für einen Analogausgang (V), einen Analogeingang (V/mA) und zwei widerstandsbasierte Eingänge (°C/°F/Ohm) vorhanden. Dies ermöglicht den Anschluss an weitere Geräte wie Raumthermostate, Fensterkontakte, CO2-Fühler, Feuchtefühler, Lüfterregler oder 0–1 V Stellantriebe über den Feldbus. Die Einstellung von Temperatureinheiten, Widerstandswerten oder die Verwendung der Eingänge als potenzialfreie Kontakte ist konfigurierbar. Automatische MAC-Adressierung für BACnet und automatische Baudraten-Erkennung vereinfachen die Integration in bestehende Netzwerke. Ein Schutz gegen Fehlverkabelung bis 30 V ist ebenfalls gegeben.

Technische Daten

• Bauhöhe: 100
• Baulänge: 125
• Bautiefe: 160
• Schutzart: IP53
• Stellkraft: 90 N
• Hub: 7 mm
• Max. elektrische Leistungsaufnahme: 4,5
• Versorgungsspannung: 24 V AC/DC ± 25 % 50-60 Hz
• Spindelpositionsgenauigkeit: ±0,05 mm
• Werkstoff des Gehäuses: Kunststoff
• Übertragung: mit Zahnrädern

Der Danfoss Hochgenauigkeits-Stellantrieb ChangeOver6 für NovoCon Energy bietet eine präzise und zuverlässige Lösung für die Regelung von Heiz- und Kühlsystemen in 4-Rohr-Systemen. Mit einer Stellkraft von 90 N, einem Hub von 7 mm und integrierter Energieerfassung unterstützt er effiziente und komfortable Raumklimatisierung bei einfacher Installation und wartungsfreiem Betrieb. Die flexible Feldbus-Kommunikation und die umfassenden Energiemanagement-Funktionen machen ihn zu einer wertvollen Komponente für modernen Raumkomfort und optimierte Betriebskosten.

Lieferumfang

• 1x Danfoss Hochgenauigkeits-Stellantrieb ChangeOver6 für NovoCon Energy
• 2x Temperaturfühler PT1000
• 1x Verbindungskabel 1,0m
• 2x Fühlerkabel 1,5m

Produktspezifikation

• Hersteller-Artikelnummer: 003Z8521
• Hersteller-Warengruppe: Strangventile
• Hersteller-Produktgruppe: Danfoss Wärme
• Hersteller-Modellnummer: ChangeOver6 Ste
• Hersteller-Serie: Andere Ventile
• Baulänge: 125
• Bauhöhe: 100
• Bautiefe: 160
• Werkstoff des Gehäuses: Kunststoff
• Explosionsgeschützt: nein
• Schutzart (IP): IP53
• Geeignet für Belüftungsarmaturen: nein
• Mit mechanischem Standanzeiger: ja
• Zustandsmeldung: ohne
• Geeignet für Ventile: ja
• Max. elektrische Leistungsaufnahme: 4,5
• Übertragung: mit Zahnrädern
• Arbeitsbereich einstellbar: ja
• Mit Nullspannungsrücklauf: nein
• Hilfskontakte: nein
• Einstellbare Zustandsmeldung: nein
