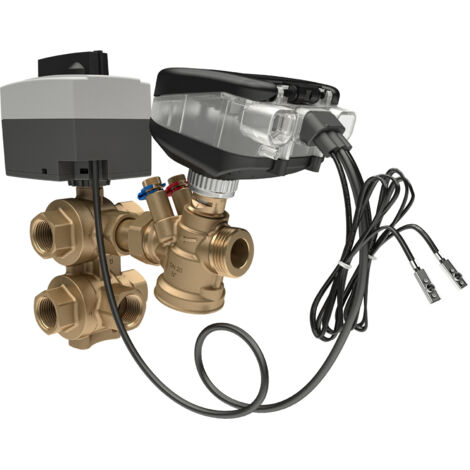

Danfoss Hochgenauigkeits-Stellantrieb ChangeOver6 für NovoCon flexibel

Danfoss Hochgenauigkeits-Stellantrieb ChangeOver6 für NovoCon(R) flexibel, 003Z8522

• Benennung: Servomotor
• Breite (mm): 125
• Höhe (mm): 100
• Tiefe (mm): 160
• Werkstoff: Kunststoff
• Schutzart IP: IP53
• Herstellername: Danfoss
• Artikelnummer: 003Z8522

Danfoss Hochgenauigkeits-Stellantrieb ChangeOver6 für NovoCon(R) flexibel, 003Z8522

Danfoss Hochgenauigkeits-Stellantrieb
ChangeOver6 für NovoCon(R) flexibel
Danfoss Stellantrieb NovoCon(R)
ChangeOver mit flexiblen, freien
Anschluss-Adern, zur Anwendung mit
ChangeOver6 Ventilen in Kombination mit
NovoCon(R) S CO6, Energy, I/O
Danfoss Stellantrieb NovoCon(R)
ChangeOver zur Anwendung mit ChangeOver6
Ventilen in Kombination mit NovoCon(R) S
CO6, zur Regelung mit druckunabhängigen
Abgleich- und Regelventilen Typ AB-QM
DN10- 32, BTL gelistete BACnet MS/TP und
Modbus RTU fähige Feldbus-Geräte.
Versorgungsspannung: 24 V AC/DC +- 25%
 , , , , , , , , , , , , , , , , , , , , , , , , , , , , , ,50-60 ,Hz
Regelsignal: BACnet, Modbus RTU,
Ansteuerung erfolgt vom NovoCon(R) S
CO6,
auch Analog 0-10V ansteuerbar
Direkte Einbindung des NovoCon(R)
ChangeOver6 Stellmotor mit
Positions-Rückmeldesignal
Direkte Einbindung von 2x PT1000
Anlege-/Universal-Fühlern zur
Energie-Messung
Direkte Einbindung von I/Os: 2x
Widerstand, Analog Output (AO) & Analog
Input (AI)
Die Kombination der Stellantriebe
NovoCon(R) S CO6,Energy,I/O und
NovoCon(R) ChangeOver verfügen über
folgende Fern-(Remote) Funktionen:
Voreinstellung des AB-QM
Nenndurchflusses
Spülen von Ventil und zugehörigem
Verbraucher (Fancoil, Kühldecke etc.)
Insistrische Alarmmeldung: Fehler beim
Schließen (z.B. bei Ventil-Blockierung)
Alarmmeldung wenn ChangeOver6
Ventilstellmotor blockiert ist, bei
manueller Übersteuerung und keiner
Kabelverbindung
Messung von Vor- und Rücklauftemperatur
zur Energie-Anzeige
Energie-Messung (kWh)
Alarmmeldung bei zu hoher / zu niedriger
Temperaturdifferenz und wenn die
Temperaturfühler nicht verkabelt sind
LIN/LOG/Alpha-Wert Einstellung nach
Wärmetauscher-Kennlinie
Auswahl der Stellzeit (3/6/12/24 s/mm)
Auswahl Öffnungs-/Schließdauer (von 18s
bis 700s)
Automatische MAC-Adressierung
Automatische Baudraten-Erkennung
Durchflussanzeige in l/h auf Grundlage
des gemessenen Hubs
Spindelpositionsgenauigkeit +- 0,05mm
Eu.bac Austauschbarkeit zugelassen in
Verbindung mit druckunabhängigem
Abgleich- und Regelventil (PIBCV)
Halogenfreie steckbare Kabel (1,5m, 5m
und 10m)
Temperaturfühler steckbar 2x PT1000
Anlege- oder Univeralfühler 1,5m lang
Bis zu 64 NovoCon(R) S können in einem
Netzwerk verbunden werden
Schutzart: IP 54
Stellkraft: 90N
Hub: 7mm
bei BACnet(R) Testing Laboratories
(BTL) gelisteter Feldbus (BACnet MS/TP)
Manuelle Übersteuerungs-Funktion
Comissioning Tool zur Inbetriebnahme,
Adressierung, Parametrisierung und
fortlaufendem hydraulischem Abgleich
verfügbar
BTL Zertifikat vorr. verfügbar Q2.2017
ChangeOver6 (CO6) Anwendung
Energie Anwendung
Remote I/O Anwendung
Typ: NovoCon(R) ChangeOver-Stellantrieb
Flexibel, mit freien Adern, zur
Installation auf ChangeOver6-Ventilen,
zur Kombination und direkten Ansteuerung
durch den NovoCon(R) CO6, Energy, Remote
I/O, zur Regelung von Heiz- und
Kühlsystemen
Regelsignal: Ansteuerung über NovoCon(R)
Signal, inkl. Verbindungskabel 2,0m mit
freien Adern zur Ansteuerung
verschiedener Remote I/O
Fabrikat: Danfoss
Typ: Antrieb f.Novocon flexibel
Bestell-Nr.: 003Z8522
