Danfoss Klemmverbinder, G 3/4" Innengewinde auf 15mm, für Stahl- und Kupferrohre

Danfoss Klemmverbinder, G 3/4" Innengewinde auf 15mm, für Stahl- und Kupferrohre

Der Danfoss Klemmverbinder G 3/4" IG auf 15 mm ist speziell für den Rohrnetzanschluss von Danfoss-Ventilen in Heizungssystemen konzipiert. Er ermöglicht eine sichere Verbindung von Kupfer- und Weichstahlrohren nach DIN EN 1057/10305-1/2394 und zeichnet sich durch eine unkomplizierte Montage ohne Spezialwerkzeug aus.

Für welche Rohrtypen und Systeme ist der Klemmverbinder geeignet?

Der Klemmverbinder ist ausschließlich für den Einsatz in Heizungssystemen vorgesehen, insbesondere für den Anschluss an Rohrnetze aus Kupfer- und Weichstahlrohren. Diese müssen den Normen DIN EN 1057, DIN EN 10305-1 und DIN EN 2394 entsprechen. Die Verwendung ist auf den Rohrnetzanschluss von Danfoss-Ventilen beschränkt.

Mit welchen Danfoss Ventilgehäusen ist der Klemmverbinder kompatibel?

Dieser Klemmverbinder ist passend für eine Vielzahl von Danfoss Ventilgehäusen mit DN 15, G 3/4 IG auf 15 mm. Dazu gehören die Modelle RA-C 15, RLV-K, RLV-KD, VHS, FHV, RA-N 15 AG, RLV 15 AG, AVDO AG sowie Lanzenventile und Steigrohrventile.

Wie ist der Klemmverbinder aufgebaut und wie erfolgt die Montage?

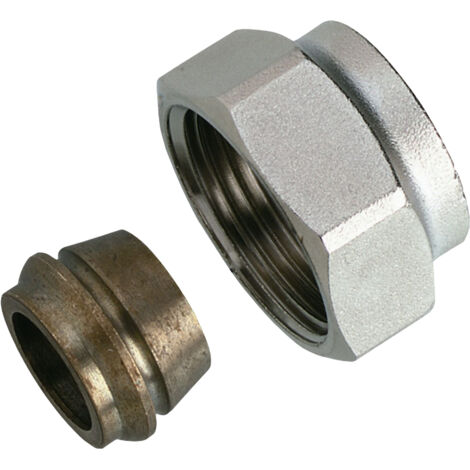

Ein Satz des Klemmverbinders besteht aus einem Klemmring und einer Druckschraube beziehungsweise einer Überwurfmutter. Die Montage erfordert keine besondere Verarbeitungstechnik oder den Einsatz von Spezialwerkzeugen. Für eine erhöhte Stabilität der Verbindung wird die Verwendung handelsüblicher Stützhülsen empfohlen.

Technische Daten

• Nennweite: DN 15
• Anschluss Innengewinde: G 3/4 IG
• Rohranschluss: 15 mm
• Rohrmaterial: Kupfer- und Weichstahlrohre
• Normen: DIN EN 1057, DIN EN 10305-1, DIN EN 2394
• Kompatible Ventilgehäuse: RA-C 15, RLV-K, RLV-KD, VHS, FHV, RA-N 15 AG, RLV 15 AG, AVDO AG, Lanzenventile, Steigrohrventile
• Hersteller-Artikelnummer: 013G4125
• Hersteller-Modellnummer: Klemmverschraub
• Hersteller-Serie: Klemmverbinder

Der Danfoss Klemmverbinder G 3/4" IG auf 15 mm bietet eine zuverlässige und normgerechte Lösung für den Anschluss von Kupfer- und Weichstahlrohren an Danfoss-Ventile in Heizungssystemen. Mit seiner Nennweite DN 15 und der einfachen Montage ohne Spezialwerkzeug ist er eine praktische und sichere Komponente für die Heizungsinstallation.

Produktspezifikation

• Hersteller-Artikelnummer: 013G4125
• Hersteller-Warengruppe: Thermostatische Heizkörperventile
• Hersteller-Produktgruppe: Danfoss Wärme
• Hersteller-Modellnummer: Klemmverschraub
• Hersteller-Serie: Klemmverbinder
• Unterliegt EU Trinkwasserverordnung: Nein
