Danfoss Klemmverbinder, G 3/4" Innengewinde auf 20x2mm, für Alu-Verbundrohre AluPex

Danfoss Klemmverbinder, G 3/4" Innengewinde auf 20x2mm, für Alu-Verbundrohre AluPex

Der Danfoss Klemmverbinder G 3/4" IG auf 20x2 mm ist speziell für den Anschluss von Aluminium-Verbundrohren (Alupex) in Heizungssystemen konzipiert. Dieses Produkt ist ideal für die Verbindung an Danfoss-Ventilen und ermöglicht eine zuverlässige Integration in Rohrnetze mit Aluminium-Verbundrohren.

Wofür werden Danfoss Klemmverbinder eingesetzt?

Die Klemmverbinder von Danfoss sind ausschließlich für den Rohrnetzanschluss von Danfoss-Ventilen in Heizungssystemen vorgesehen. Sie ermöglichen den sicheren Anschluss von Aluminium-Verbundrohren (Alupex) an verschiedene Ventilgehäuse, darunter Steigrohrventile, Lanzenventile sowie Modelle wie RA-C 15, RLV-K, RLV-KD, VHS, FHV, RA-N 15 AG und RLV 15 AG. Die Verbindung ist speziell auf Rohrnetze mit einem Durchmesser von 20x2 mm und einem Gewinde G 3/4" Innengewinde ausgelegt.

Wie ist der Aufbau und die Handhabung der Klemmverbinder?

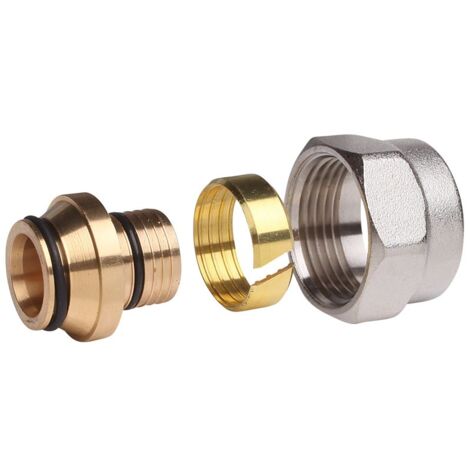

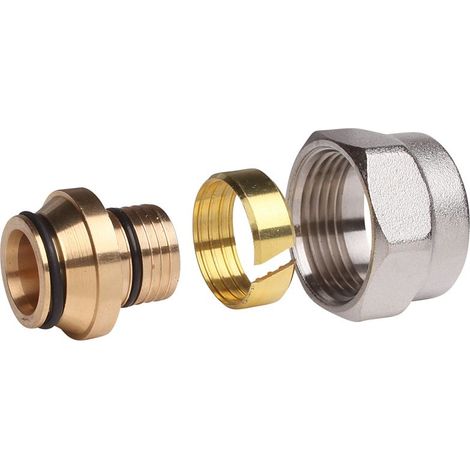

Jeder Klemmverbinder-Satz besteht aus einem Klemmring, einer Stützhülse, einer Isolierscheibe sowie einer Druckschraube beziehungsweise Überwurfmutter. Diese Komponenten sind präzise gefertigt, um eine dichte und stabile Verbindung sicherzustellen. Die Montage erfordert keine spezielle Verarbeitungstechnik oder spezielles Werkzeug, was die Installation vereinfacht und zeiteffizient gestaltet.

Welche Betriebsbedingungen sind zu beachten?

Die zulässigen Betriebsparameter richten sich nach den Angaben des Rohrherstellers. Dabei dürfen ein maximaler Betriebsdruck von 6 bar und eine maximale Betriebstemperatur von 95 °C nicht überschritten werden. Diese Werte sind entscheidend für die sichere und dauerhafte Funktion der Klemmverbinder im Heizsystem.

Technische Daten

• Anschlussgewinde: G 3/4" IG

• Rohranschluss: 20x2 mm

• Nennweite: DN 20

• Max. Betriebsdruck: 6 bar

• Max. Betriebstemperatur: 95 °C

• Rohrtyp: Aluminium-Verbundrohre (Alupex)

Die Danfoss Klemmverbinder bieten eine zuverlässige und einfache Lösung für den Anschluss von Aluminium-Verbundrohren an Danfoss-Ventile in Heizungssystemen. Mit ihrer Auslegung für einen maximalen Betriebsdruck von 6 bar und einer Temperatur von 95 °C sowie der Kompatibilität mit G 3/4" Innengewinde und 20x2 mm Rohren stellen sie eine effiziente Verbindung sicher. Die einfache Montage ohne Spezialwerkzeug unterstreicht die praktische Anwendbarkeit dieser Verbinder.

Produktspezifikation

• Hersteller-Artikelnummer: 013G4190
• Hersteller-Warengruppe: Thermostatische Heizkörperventile
• Hersteller-Produktgruppe: Danfoss Wärme
• Hersteller-Modellnummer: Klemmverschraub
• Hersteller-Serie: Klemmverbinder
