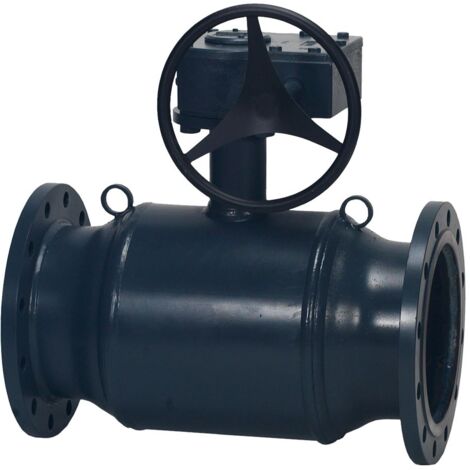

Danfoss Kugelhahn Typ JIP 116.10 G DN 400, Kvs 10400m3/h, PN 16, mit Flansch beidseitig (FL - FL)

Danfoss Kugelhahn Typ JIP 116.10 G DN 400, Kvs 10400m3/h, PN 16, mit Flansch beidseitig (FL - FL)

Der Danfoss Kugelhahn Typ JIP 116.10 G mit Nennweite DN 400 und einem Kvs-Wert von 10400 m3/h ist für den Einsatz in Heizungs-, Kälte- und Fernwärmesystemen konzipiert. Das vollverschweißte Gehäuse aus Stahl (P 235 GH) und die Flanschanschlüsse beidseitig mit PN 16 sorgen für eine robuste und zuverlässige Verbindung. Der Kugelhahn ist für einen maximalen Betriebsdruck von PN 16 und eine Mediumtemperatur von bis zu 180 Grad Celsius ausgelegt.

Wie ist der Danfoss Kugelhahn Typ JIP 116.10 G konstruiert?

Der Kugelhahn verfügt über ein einteiliges Gehäuse mit Flanschanschlüssen auf beiden Seiten, die jeweils der Druckstufe PN 16 entsprechen. Die Kugel besteht aus rostfreiem Stahl (X5CrNi 18-10) und ist mit einem zylindrischen Kerneinsatz ausgestattet. Die Abdichtung zur Atmosphäre erfolgt durch wartungsfreie und alterungsbeständige Dichtungen aus Polytetrafluorethylen (PTFE) und Graphit. Die Sitzringe sind mit kohlegefülltem PTFE ausgeführt. Die Schaltwelle aus rostfreiem Stahl (X10CrNiS 18-9) ist mit einer Schaltwellenverlängerung zur Isolierung gemäß EnEV versehen.

Welche Funktionen und Prüfungen erfüllt der Kugelhahn?

Der Kugelhahn ist wartungsfrei und wird einer umfassenden Druck-, Funktions- und Dichtheitsprüfung nach den Normen EN 12266-1 (P10, P11, P12) und EN 12266-2 (F20) unterzogen. Die Betätigung erfolgt über ein Schneckengetriebe mit Handrad, was eine präzise Steuerung ermöglicht. Der Durchgang ist reduziert, was den Durchfluss entsprechend beeinflusst.

Für welche Anwendungen ist der Kugelhahn geeignet?

Der Danfoss Kugelhahn Typ JIP 116.10 G ist speziell für den Einsatz in Heizungs-, Kälte- und Fernwärmesystemen ausgelegt. Die robuste Bauweise und die geprüfte Dichtheit machen ihn geeignet für industrielle und kommunale Anlagen, bei denen hohe Durchflussmengen und Drücke auftreten.

Technische Daten

• Nennweite: DN 400
• Kvs-Wert: 10400 m3/h
• Nenndruck: PN 16
• Maximale Mediumtemperatur: 180 °C
• Baulänge: 1100 mm
• Anschlüsse: Flansch PN 16 beidseitig
• Gehäusematerial: Stahl (P 235 GH)
• Kugelmaterial: Rostfreier Stahl (X5CrNi 18-10)
• Dichtungsmaterial: PTFE / Graphit
• Betätigungsart: Schneckengetriebe mit Handrad
• Gehäusekonstruktion: Einteilig

Der Danfoss Kugelhahn Typ JIP 116.10 G bietet eine langlebige und wartungsfreie Lösung für den Einsatz in anspruchsvollen Heizungs-, Kälte- und Fernwärmeanlagen. Mit einem Kvs-Wert von 10400 m3/h und einer maximalen Mediumtemperatur von 180 Grad Celsius erfüllt er hohe Anforderungen an Durchfluss und Temperaturbeständigkeit.

Produktspezifikation

• Hersteller-Artikelnummer: 065N0276
• Hersteller-Warengruppe: Komponenten (Fernwärme)
• Hersteller-Produktgruppe: Danfoss Fernwärme
• Hersteller-Modellnummer: JIP-FF, RB, Sch
• Hersteller-Serie: Kugelhähne
• Ausführung: gerade
• Anschluss 1: Flansch
• Anschluss 2: Flansch
• Werkstoff des Gehäuses: Stahl
• Bedienung: Schneckenkasten
• Mit Thermometer: nein
• Mit Filter: nein
• Mit Dämmschale: nein
• Druckstufe Artikel: PN 16
• Mit Entleerungsventil: nein
• Druckstufe Flansch: PN 16
• Max. Druckunterschied bei 20 °C: 16
• Ventilwinkel: 0
• Gehäusekonstruktion: 1-teilig
• Volldurchgang: nein
• Mit Kupplungsanschluss 1: ja
• Mit Kupplungsanschluss 2: ja
• FM-Prüfung: nein
• UL-Prüfung: nein
• ULC-Qualitätskennzeichen: nein
• LPCB-Prüfung: nein
• Feuersicher: nein
• Material Spindel: rostfreier Stahl
• Mit Ablassmöglichkeit (Anschluss): nein
• Medizinisch sauber: nein
• Mediumtemperatur (Dauerbetrieb): 180
• Fettfrei: nein
• Mit Rückschlagklappe: nein
• Material Kugeldichtung: Polytetrafluorethylen (PTFE)
• Material Kugel: rostfreier Stahl
• Material primäre Spindeldichtung: Polytetrafluorethylen (PTFE)
• Material sekundäre Spindeldichtung: Polytetrafluorethylen (PTFE)
• VdS-geprüft: nein
• KIWA-Prüfsiegel: nein
• Typenzulassung nach BBR/EKS: nein
