Danfoss Kugelhahn Typ JIP 116.17 ER DN 20, Kvs 15m3/h, PN 16, Kupfer Innengewinde

Danfoss Kugelhahn Typ JIP 116.17 ER DN 20, Kvs 15m3/h, PN 16, Kupfer Innengewinde

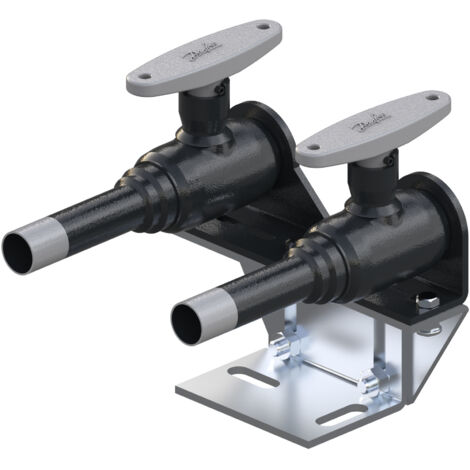

Der Danfoss Kugelhahn Typ JIP 116.17 ER ist ein robuster Zwillingshahn, der speziell für den Einsatz in Heizungs-, Kälte- und Fernwärmesystemen konzipiert wurde. Mit einer Nennweite von DN 20, einem Kvs-Wert von 15 m3/h und einem Nenndruck von PN 16 ist er für anspruchsvolle Installationen geeignet. Das vollverschweißte Gehäuse ist wartungsfrei und verfügt über einen reduzierten Durchgang.

Wie ist der Danfoss Kugelhahn konstruiert?

Das einteilige, vollverschweißte Gehäuse des Kugelhahns besteht aus Stahl (P 235 GH, ähnlich St. 37). Die massive Kugel ist aus rostfreiem Stahl (X5CrNi 18-10 nach EN 10088, ähnlich 1.4301) gefertigt und besitzt einen zylindrischen Durchgang. Die Schaltwelle besteht ebenfalls aus rostfreiem Stahl (X10CrNiS 18-9 nach EN 10088, ähnlich 1.4305). Der Kugelhahn ist mit einem reduzierten Durchgang ausgestattet.

Welche Dichtungstechnik kommt zum Einsatz?

Die Abdichtung zur Atmosphäre wird durch alterungsbeständige und wartungsfreie Packungen aus Polytetrafluorethylen (PTFE) und Graphit an der Schaltwelle sichergestellt. Für die Sitzringe wird kohlegefülltes PTFE verwendet. Alle Danfoss Kugelhähne Typ JIP werden einer Druck-, Funktions- und Dichtheitsprüfung nach EN 12266-1 P10, P11 + P12 sowie EN 12266-2 F20 unterzogen, was die hohe Funktionssicherheit sicherstellt.

Welche Anschlussmöglichkeiten und Bedienung bietet der Kugelhahn?

Der Kugelhahn verfügt über Cu-Lötende Anschlüsse mit einem Durchmesser von D22 sowie ein Innengewinde RG 3/4. Die Ausführung ist gerade. Die Betätigung erfolgt über einen Handhebel mit T-Griff, was eine einfache und direkte Bedienung ermöglicht.

Für welche Temperaturbereiche ist der Kugelhahn geeignet?

Dieser Kugelhahn ist für eine maximale Mediumtemperatur von 130 Grad Celsius ausgelegt und somit für den dauerhaften Einsatz in Heizungs-, Kälte- und Fernwärmesystemen geeignet. Die Baulänge beträgt 175 mm, was eine flexible Integration in bestehende Anlagen ermöglicht.

Technische Daten

• Nennweite: DN 20
• Kvs-Wert: 15 m3/h
• Nenndruck: PN 16
• Maximale Mediumtemperatur: 130 °C
• Baulänge: 175 mm
• Anschlüsse: Cu-Lötende D22, Innengewinde RG 3/4
• Betätigungsart: Handhebel T-Griff
• Gehäusematerial: Stahl (P 235 GH)
• Kugelmaterial: Rostfreier Stahl (X5CrNi 18-10)
• Volldurchgang: nein

Der Danfoss Kugelhahn Typ JIP 116.17 ER bietet eine robuste und wartungsarme Lösung für Heizungs-, Kälte- und Fernwärmesysteme. Mit seinem vollverschweißten Stahlgehäuse, den hochwertigen Dichtungen aus PTFE und Graphit sowie der einfachen Bedienung per T-Griff ist dieser Kugelhahn für anspruchsvolle Anwendungen bis zu 130 °C und PN 16 ausgelegt. Die präzise Fertigung und die umfassenden Prüfungen stellen eine hohe Funktionssicherheit sicher.

Produktspezifikation

• Hersteller-Artikelnummer: 065N4071
• Hersteller-Warengruppe: Komponenten (Fernwärme)
• Hersteller-Produktgruppe: Danfoss Fernwärme
• Hersteller-Modellnummer: JIP-IC-TW
• Hersteller-Serie: Kugelhähne
• Ausführung: gerade
• Anschluss 1: Innengewinde (metrisch)
• Werkstoff des Gehäuses: Stahl
• Bedienung: T-Griff
• Mit Thermometer: nein
• Mit Filter: nein
• Mit Dämmschale: nein
• Druckstufe Artikel: PN 16
• Mit Entleerungsventil: nein
• Druckstufe Flansch: PN 16
• Max. Druckunterschied bei 20 °C: 16
• Ventilwinkel: 0
• Gehäusekonstruktion: 1-teilig
• Volldurchgang: nein
• Mit Kupplungsanschluss 1: ja
• Mit Kupplungsanschluss 2: ja
• FM-Prüfung: nein
• UL-Prüfung: nein
• ULC-Qualitätskennzeichen: nein
• LPCB-Prüfung: nein
• Feuersicher: nein
• Material Spindel: rostfreier Stahl
• Mit Ablassmöglichkeit (Anschluss): nein
• Medizinisch sauber: nein
• Mediumtemperatur (Dauerbetrieb): 130
• Fettfrei: nein
• Mit Rückschlagklappe: nein
• Material Kugeldichtung: Polytetrafluorethylen (PTFE)
• Material Kugel: rostfreier Stahl
• Material primäre Spindeldichtung: Polytetrafluorethylen (PTFE)
• Material sekundäre Spindeldichtung: Polytetrafluorethylen (PTFE)
• VdS-geprüft: nein
• KIWA-Prüfsiegel: nein
• Typenzulassung nach BBR/EKS: nein
