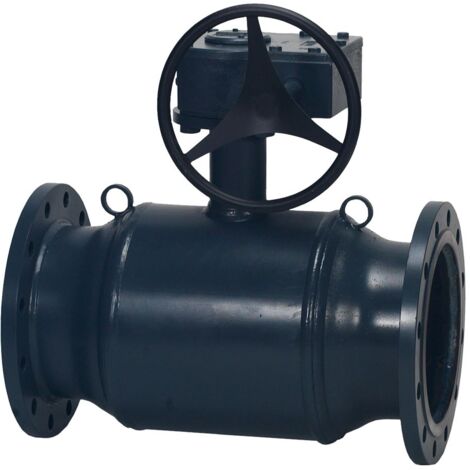

Danfoss Kugelhahn Typ JIP 125.10 G DN 400, Kvs 10400m3/h, PN 25, mit Flansch beidseitig (FL - FL)

Danfoss Kugelhahn Typ JIP 125.10 G DN 400, Kvs 10400m3/h, PN 25, mit Flansch beidseitig (FL - FL)

Der Danfoss Kugelhahn Typ JIP 125.10 ist eine robuste und wartungsfreie Lösung für anspruchsvolle Anwendungen in Heizungs-, Kälte- und Fernwärmesystemen. Mit einer Nennweite von DN 400 und einem Nenndruck von PN 25 ist dieser Kugelhahn für hohe Durchflussraten und Drücke ausgelegt. Die beidseitigen Flanschanschlüsse ermöglichen eine sichere und einfache Installation. Das vollverschweißte Gehäuse und die Schaltwellenverlängerung zur Isolierung gemäß EnEV tragen zur Energieeffizienz bei, während der reduzierte Durchgang die Strömungseigenschaften optimiert.

Für welche Anwendungen ist der Danfoss Kugelhahn JIP 125.10 geeignet?

Der Danfoss Kugelhahn Typ JIP 125.10 ist speziell für den Einsatz in Heizungs-, Kälte- und Fernwärmesystemen konzipiert. Seine Konstruktion mit einem vollverschweißten Gehäuse aus Stahl und die Fähigkeit, Medientemperaturen von bis zu 180 Grad Celsius zu bewältigen, machen ihn zu einer zuverlässigen Komponente in kritischen Infrastrukturen. Der reduzierte Durchgang optimiert die Strömungseigenschaften für spezifische Systemanforderungen.

Welche Materialien stellen die Langlebigkeit des Kugelhahns sicher?

Das Gehäuse und die Schweißenden des Kugelhahns bestehen aus P 235 GH Stahl, der für seine Beständigkeit bekannt ist. Die Kugel ist aus rostfreiem Stahl X5CrNi 18-10 gefertigt und verfügt über einen zylindrischen Kerneinsatz. Für die Schaltwelle wird ebenfalls rostfreier Stahl X10CrNiS 18-9 verwendet. Die Sitzringe sind aus kohlegefülltem Polytetrafluorethylen (PTFE) gefertigt, während die Abdichtung zur Atmosphäre durch alterungsbeständige und wartungsfreie PTFE- und Graphitpackungen an der Schaltwelle erfolgt. Diese Materialkombination stellt eine hohe Lebensdauer und Wartungsfreiheit sicher.

Welche Prüfungen und Konstruktionsmerkmale zeichnen den Danfoss Kugelhahn aus?

Alle Danfoss Kugelhähne der Serie JIP werden umfassenden Druck-, Funktions- und Dichtheitsprüfungen nach den Normen EN 12266-1 P10, P11 + P12 sowie EN 12266-2 F20 unterzogen. Dies stellt die hohe Qualität und Betriebssicherheit des Produkts sicher. Eine Schaltwellenverlängerung zur Isolierung gemäß EnEV ist integriert, was zur Energieeffizienz des Gesamtsystems beiträgt. Die Bedienung des Kugelhahns erfolgt über ein S-Getriebe mit Handrad.

Technische Daten

• Nennweite: DN 400
• Kvs-Wert: 10400 m³/h
• Nenndruck: PN 25
• Baulänge: 1100 mm
• Maximale Mediumtemperatur: 180 °C
• Anschlussart: Flansch PN 25
• Werkstoff Gehäuse: Stahl (P 235 GH)
• Werkstoff Kugel: rostfreier Stahl (X5CrNi 18-10)
• Werkstoff Schaltwelle: rostfreier Stahl (X10CrNiS 18-9)
• Material Kugeldichtung: Polytetrafluorethylen (PTFE)
• Max. Druckunterschied bei 20 °C: 25

Der Danfoss Kugelhahn Typ JIP 125.10 bietet als vollverschweißte und wartungsfreie Armatur eine zuverlässige Lösung für Heizungs-, Kälte- und Fernwärmesysteme. Mit seiner Nennweite von DN 400, einem Kvs-Wert von 10400 m³/h und einem Nenndruck von PN 25 ist er für anspruchsvolle Betriebsbedingungen ausgelegt. Die hochwertigen Materialien wie Stahl und Polytetrafluorethylen (PTFE) sowie die umfassenden Prüfungen stellen eine lange Lebensdauer und hohe Betriebssicherheit sicher.

Produktspezifikation

• Hersteller-Artikelnummer: 065N0376
• Hersteller-Warengruppe: Komponenten (Fernwärme)
• Hersteller-Produktgruppe: Danfoss Fernwärme
• Hersteller-Modellnummer: JIP-FF, RB, Sch
• Hersteller-Serie: Kugelhähne
• Ausführung: gerade
• Anschluss 1: Flansch
• Anschluss 2: Flansch
• Werkstoff des Gehäuses: Stahl
• Bedienung: Schneckenkasten
• Mit Thermometer: nein
• Mit Filter: nein
• Mit Dämmschale: nein
• Druckstufe Artikel: PN 25
• Mit Entleerungsventil: nein
• Druckstufe Flansch: PN 25
• Max. Druckunterschied bei 20 °C: 25
• Ventilwinkel: 0
• Gehäusekonstruktion: 1-teilig
• Volldurchgang: nein
• Mit Kupplungsanschluss 1: ja
• Mit Kupplungsanschluss 2: ja
• FM-Prüfung: nein
• UL-Prüfung: nein
• ULC-Qualitätskennzeichen: nein
• LPCB-Prüfung: nein
• Feuersicher: nein
• Material Spindel: rostfreier Stahl
• Mit Ablassmöglichkeit (Anschluss): nein
• Medizinisch sauber: nein
• Mediumtemperatur (Dauerbetrieb): 180
• Fettfrei: nein
• Mit Rückschlagklappe: nein
• Material Kugeldichtung: Polytetrafluorethylen (PTFE)
• Material Kugel: rostfreier Stahl
• Material primäre Spindeldichtung: Polytetrafluorethylen (PTFE)
• Material sekundäre Spindeldichtung: Polytetrafluorethylen (PTFE)
• VdS-geprüft: nein
• KIWA-Prüfsiegel: nein
• Typenzulassung nach BBR/EKS: nein
