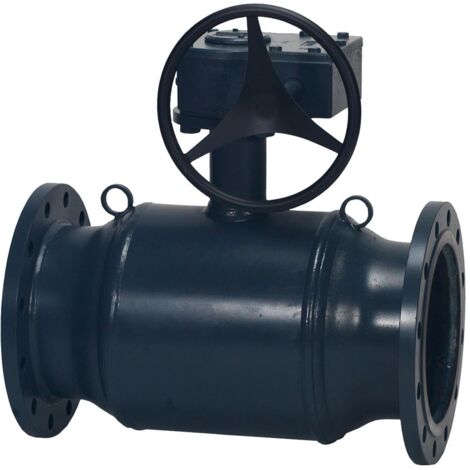

Danfoss Kugelhahn Typ JIP 125.10 G DN 450, Kvs 26300m3/h, PN 25, mit Flansch beidseitig (FL - FL)

Danfoss Kugelhahn Typ JIP 125.10 G DN 450, Kvs 26300m3/h, PN 25, mit Flansch beidseitig (FL - FL)

Der Danfoss Kugelhahn Typ JIP 125.10 G ist eine robuste und wartungsfreie Lösung für den Einsatz in Heizungs-, Kälte- und Fernwärmesystemen. Mit einer Nennweite von DN 450, einem Kvs-Wert von 26300 m3/h und einem Nenndruck von PN 25 ist dieser Kugelhahn für hohe Durchflussraten und anspruchsvolle Anwendungen konzipiert. Die beidseitigen Flanschanschlüsse ermöglichen eine sichere und dauerhafte Installation.

Wie ist der Danfoss Kugelhahn konstruiert und welche Materialien werden verwendet?

Der Kugelhahn verfügt über ein vollverschweißtes, einteiliges Gehäuse aus Stahl (P 235 GH, ähnlich St. 37), das für hohe Stabilität sorgt. Die Kugel besteht aus rostfreiem Stahl (X5CrNi 18-10 nach EN 10088, ähnlich 1.4301) und ist mit einem zylindrischen Kerneinsatz ausgestattet. Die Schaltwelle ist ebenfalls aus rostfreiem Stahl (X10CrNiS 18-9 nach EN 10088, ähnlich 1.4305) gefertigt. Die Sitzringe bestehen aus kohlegefülltem Polytetrafluorethylen (PTFE). Die Abdichtung zur Atmosphäre erfolgt durch alterungsbeständige und wartungsfreie PTFE- und Graphitpackungen an der Schaltwelle.

Welche Funktionen und Eigenschaften bietet der Kugelhahn?

Dieser Danfoss Kugelhahn ist wartungsfrei und verfügt über eine Schaltwellenverlängerung zur Isolierung gemäß der Energieeinsparverordnung (EnEV). Der Durchgang ist reduziert, was für spezifische Strömungsanforderungen optimiert ist. Die Betätigung erfolgt über ein S-Getriebe mit Handrad, welches eine präzise Steuerung ermöglicht. Die maximale Mediumtemperatur im Dauerbetrieb beträgt 180 Grad Celsius.

Welche Qualitätsstandards und Anschlüsse sind relevant?

Alle Danfoss Kugelhähne Typ JIP werden umfassenden Druck-, Funktions- und Dichtheitsprüfungen nach den Normen EN 12266-1 P10, P11 + P12 sowie EN 12266-2 F20 unterzogen, was die hohe Qualität und Betriebssicherheit sicherstellt. Die Anschlüsse sind als Flansch PN 25 beidseitig ausgeführt. Die Baulänge beträgt 1400 mm, und die Ausführung ist gerade mit einem Ventilwinkel von 0 Grad.

Technische Daten

• Nennweite: DN 450
• Kvs-Wert: 26300 m3/h
• Nenndruck: PN 25
• Maximale Mediumtemperatur: 180 °C
• Baulänge: 1400 mm
• Anschlüsse: Flansch PN 25 beidseitig
• Werkstoff Gehäuse: Stahl (P 235 GH)
• Material Kugel: Rostfreier Stahl (X5CrNi 18-10)
• Material Kugeldichtung: Polytetrafluorethylen (PTFE)
• Betätigungsart: S-Getriebe / Handrad

Der Danfoss Kugelhahn Typ JIP 125.10 G bietet eine zuverlässige und langlebige Lösung für anspruchsvolle Heizungs-, Kälte- und Fernwärmeanwendungen. Seine robuste Bauweise mit vollverschweißtem Stahlgehäuse, die präzise Abdichtung durch PTFE- und Graphitpackungen sowie die Einhaltung strenger Prüfnormen stellen eine hohe Betriebssicherheit bei einer Nennweite von DN 450 und einem Nenndruck von PN 25 sicher. Die maximale Mediumtemperatur von 180 Grad Celsius unterstreicht die Leistungsfähigkeit dieses Kugelhahns.

Produktspezifikation

• Hersteller-Artikelnummer: 065N0378
• Hersteller-Warengruppe: Komponenten (Fernwärme)
• Hersteller-Produktgruppe: Danfoss Fernwärme
• Hersteller-Modellnummer: JIP-FF, RB, Sch
• Hersteller-Serie: Kugelhähne
• Ausführung: gerade
• Anschluss 1: Flansch
• Anschluss 2: Flansch
• Werkstoff des Gehäuses: Stahl
• Bedienung: Schneckenkasten
• Mit Thermometer: nein
• Mit Filter: nein
• Mit Dämmschale: nein
• Druckstufe Artikel: PN 25
• Mit Entleerungsventil: nein
• Druckstufe Flansch: PN 25
• Max. Druckunterschied bei 20 °C: 25
• Ventilwinkel: 0
• Gehäusekonstruktion: 1-teilig
• Volldurchgang: nein
• Mit Kupplungsanschluss 1: ja
• Mit Kupplungsanschluss 2: ja
• FM-Prüfung: nein
• UL-Prüfung: nein
• ULC-Qualitätskennzeichen: nein
• LPCB-Prüfung: nein
• Feuersicher: nein
• Material Spindel: rostfreier Stahl
• Mit Ablassmöglichkeit (Anschluss): nein
• Medizinisch sauber: nein
• Mediumtemperatur (Dauerbetrieb): 180
• Fettfrei: nein
• Mit Rückschlagklappe: nein
• Material Kugeldichtung: Polytetrafluorethylen (PTFE)
• Material Kugel: rostfreier Stahl
• Material primäre Spindeldichtung: Polytetrafluorethylen (PTFE)
• Material sekundäre Spindeldichtung: Polytetrafluorethylen (PTFE)
• VdS-geprüft: nein
• KIWA-Prüfsiegel: nein
• Typenzulassung nach BBR/EKS: nein
