Danfoss Kugelhahn Typ JIP 125.12 G DN 600, Kvs 14300m3/h, PN 25, Anschweissende beidseitig (AE-AE)

Danfoss Kugelhahn Typ JIP 125.12 G DN 600, Kvs 14300m3/h, PN 25, Anschweissende beidseitig (AE-AE)

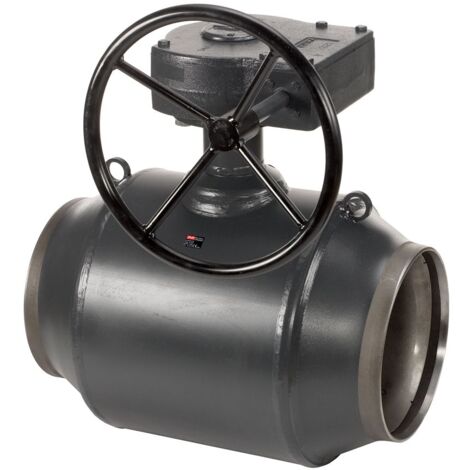

Der Danfoss Kugelhahn Typ JIP 125.12 G, mit einer Nennweite von DN 600 und einem Kvs-Wert von 14300 m3/h, ist für den Einsatz in Heizungs-, Kälte- und Fernwärmesystemen konzipiert. Dieses vollverschweißte, wartungsfreie Modell mit beidseitigen Anschweißenden (AE-AE) ist für einen Nenndruck von PN 25 und eine maximale Mediumtemperatur von 180 Grad Celsius ausgelegt. Eine Schaltwellenverlängerung zur Isolierung gemäß EnEV ist integriert.

Wie ist der Kugelhahn konstruiert und welche Materialien werden verwendet?

Der Danfoss Kugelhahn Typ JIP 125.12 G verfügt über ein einteiliges, gerade ausgeführtes und vollverschweißtes Gehäuse aus Stahl (P 235 GH, ähnlich St. 37). Die Kugel besteht aus rostfreiem Stahl (X5CrNi 18-10 nach EN 10088, ähnlich 1.4301) und ist mit einem zylindrischen Kerneinsatz ausgestattet. Die Schaltwelle ist aus rostfreiem Stahl (X10CrNiS 18-9 nach EN 10088, ähnlich 1.4305) gefertigt. Die Abdichtung zur Atmosphäre wird durch alterungsbeständige und wartungsfreie Polytetrafluorethylen (PTFE)- und Graphitpackungen an der Schaltwelle sichergestellt. Die Sitzringe bestehen aus kohlegefülltem Polytetrafluorethylen (PTFE).

Welche technischen Eigenschaften und Prüfungen erfüllt der Kugelhahn?

Dieser Kugelhahn ist für einen Nenndruck von PN 25 und einen maximalen Druckunterschied von 25 bar bei 20 °C ausgelegt. Er widersteht einer Mediumtemperatur von bis zu 180 °C. Alle Danfoss Kugelhähne Typ JIP werden einer umfassenden Druck-, Funktions- und Dichtheitsprüfung nach EN 12266-1 P10, P11 + P12 sowie EN 12266-2 F20 unterzogen. Dies trägt zur Betriebssicherheit und Zuverlässigkeit des Produkts bei.

Wie erfolgt die Bedienung und welche Anschlussarten sind vorhanden?

Die Betätigung des Kugelhahns erfolgt über ein S-Getriebe oder ein Handrad, was eine präzise Steuerung ermöglicht. Die Anschlüsse sind beidseitig als Anschweißenden (AE-AE) ausgeführt, was eine sichere und dauerhafte Verbindung in Rohrleitungssystemen ermöglicht. Der Kugelhahn ist mit einem reduzierten Durchgang ausgestattet.

Technische Daten

• Nennweite: DN 600
• Kvs-Wert: 14300 m3/h
• Nenndruck: PN 25
• Maximale Mediumtemperatur: 180 °C
• Baulänge: 1500 mm
• Werkstoff Gehäuse: Stahl (P 235 GH)
• Werkstoff Kugel: Rostfreier Stahl (X5CrNi 18-10)
• Material Kugeldichtung: Polytetrafluorethylen (PTFE)
• Betätigungsart: S-Getriebe / Handrad
• Anschlussart: Anschweißende beidseitig (AE-AE)

Der Danfoss Kugelhahn Typ JIP 125.12 G bietet eine robuste und wartungsfreie Lösung für anspruchsvolle Heizungs-, Kälte- und Fernwärmesysteme. Mit seiner Nennweite DN 600, dem Kvs-Wert von 14300 m3/h und der Druckstufe PN 25 ist er für hohe Anforderungen ausgelegt und ermöglicht eine sichere Funktion bei Temperaturen bis 180 °C.

Produktspezifikation

• Hersteller-Artikelnummer: 065N0186
• Hersteller-Warengruppe: Komponenten (Fernwärme)
• Hersteller-Produktgruppe: Danfoss Fernwärme
• Hersteller-Modellnummer: JIP-WW, RB, Sch
• Hersteller-Serie: Kugelhähne
• Ausführung: gerade
• Werkstoff des Gehäuses: Stahl
• Bedienung: Schneckenkasten
• Mit Thermometer: nein
• Mit Filter: nein
• Mit Dämmschale: nein
• Druckstufe Artikel: PN 25
• Mit Entleerungsventil: nein
• Druckstufe Flansch: PN 25
• Max. Druckunterschied bei 20 °C: 25
• Ventilwinkel: 0
• Gehäusekonstruktion: 1-teilig
• Volldurchgang: nein
• Mit Kupplungsanschluss 1: ja
• Mit Kupplungsanschluss 2: ja
• FM-Prüfung: nein
• UL-Prüfung: nein
• ULC-Qualitätskennzeichen: nein
• LPCB-Prüfung: nein
• Feuersicher: nein
• Material Spindel: rostfreier Stahl
• Mit Ablassmöglichkeit (Anschluss): nein
• Medizinisch sauber: nein
• Mediumtemperatur (Dauerbetrieb): 180
• Fettfrei: nein
• Mit Rückschlagklappe: nein
• Material Kugeldichtung: Polytetrafluorethylen (PTFE)
• Material Kugel: rostfreier Stahl
• Material primäre Spindeldichtung: Polytetrafluorethylen (PTFE)
• Material sekundäre Spindeldichtung: Polytetrafluorethylen (PTFE)
• VdS-geprüft: nein
• KIWA-Prüfsiegel: nein
• Typenzulassung nach BBR/EKS: nein
