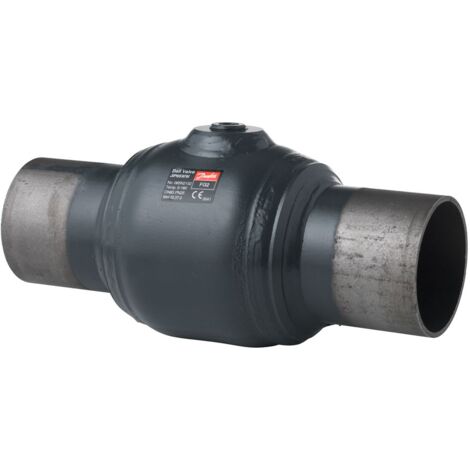

Danfoss Kugelhahn Typ JIP 125.16 DN 150, Kvs 1900m3/h, PN 25, Anschweissende beidseitig (AE-AE)

Danfoss Kugelhahn Typ JIP 125.16 DN 150, Kvs 1900m3/h, PN 25, Anschweissende beidseitig (AE-AE)

Der Danfoss Kugelhahn Typ JIP 125.16 ist ein Bedarfsanschlusshahn für Fernwärme- und Fernkältesysteme sowie andere Wassersysteme mit geschlossenem Kreislauf. Mit einer Nennweite von DN 150, einem Kvs-Wert von 1900 m³/h und einem Nenndruck von PN 25 ist dieser Kugelhahn mit beidseitigen Anschweißenden für anspruchsvolle Anwendungen konzipiert, bei denen aufbereitetes Wasser zur Korrosionsvermeidung eingesetzt wird. Das vollverschweißte Gehäuse stellt eine hohe Betriebssicherheit und eine wartungsfreie Funktion sicher.

Für welche Anwendungen ist der Danfoss Kugelhahn JIP 125.16 geeignet?

Der Danfoss Kugelhahn JIP 125.16 ist für den Einsatz in erweiterten Fernwärmesystemen, Fernkältesystemen und anderen Wassersystemen mit geschlossenem Kreislauf vorgesehen. Er eignet sich speziell für Systeme, die aufbereitetes Wasser zur Vermeidung von Korrosion nutzen. Als Fördermedium kann Zirkulationswasser oder glykolhaltiges Wasser mit maximal 50 % Glykolanteil verwendet werden.

Welche Konstruktionsmerkmale zeichnen den Kugelhahn aus?

Der Kugelhahn JIP 125.16 verfügt über ein vollverschweißtes Gehäuse und einen reduzierten Durchgang. Die Kugeln sind mit einem zylindrischen Kerneinsatz ausgestattet. Eine Positionsanzeige der Kugel auf dem Schaft ermöglicht eine einfache Überprüfung der Schaltstellung. Die Abdichtung zur Atmosphäre erfolgt durch alterungsbeständige und wartungsfreie Polytetrafluorethylen (PTFE)- und Graphitpackungen. Die Betätigung erfolgt über einen Schaltsechskant.

Welche Materialien werden verwendet?

Das Gehäuse und die Anschweißenden bestehen aus Stahl P 235 GH. Die Kugel ist aus rostfreiem Stahl X5CrNi 18-10 gefertigt, während die Schaltwelle aus rostfreiem Stahl X10CrNiS 18-9 besteht. Für die Sitzringe kommt kohlegefülltes Polytetrafluorethylen (PTFE) zum Einsatz, und die Dichtungen an der Schaltwelle bestehen aus PTFE und Graphit.

Welche Qualitätsstandards erfüllt der Danfoss Kugelhahn?

Alle Danfoss Kugelhähne des Typs JIP werden umfassenden Druck-, Funktions- und Dichtheitsprüfungen nach den Normen EN 12266-1 P10, P11 + P12 sowie EN 12266-2 F20 unterzogen. Die Konformität mit der Druckgeräterichtlinie DGRL 2014/68/EU Modul H1 ist gegeben.

Technische Daten

• Nennweite: DN 150
• Kvs-Wert: 1900 m³/h
• Nenndruck: PN 25
• Baulänge: 340 mm
• Mediumtemperatur (Dauerbetrieb): maximal 180 °C
• Min. Lager- und Transporttemperatur: -40 °C
• Werkstoff Gehäuse: Stahl P 235 GH
• Werkstoff Kugel: rostfreier Stahl X5CrNi 18-10
• Werkstoff Schaltwelle: rostfreier Stahl X10CrNiS 18-9
• Material Kugeldichtung: Polytetrafluorethylen (PTFE)

Der Danfoss Kugelhahn Typ JIP 125.16 bietet eine zuverlässige und wartungsfreie Lösung für anspruchsvolle Fernwärme- und Kältesysteme. Mit seiner robusten Stahlkonstruktion, einer Nennweite von DN 150 und einem Kvs-Wert von 1900 m³/h ist er für den Einsatz mit Zirkulationswasser und glykolhaltigem Wasser bis 180 °C ausgelegt. Die beidseitigen Anschweißenden ermöglichen eine sichere Integration in geschlossene Wasserkreisläufe.

Produktspezifikation

• Hersteller-Artikelnummer: 065N2153
• Hersteller-Warengruppe: Komponenten (Fernwärme)
• Hersteller-Produktgruppe: Danfoss Fernwärme
• Hersteller-Modellnummer: JIP-WW, Bedarfs
• Hersteller-Serie: Kugelhähne
• Ausführung: gerade
• Werkstoff des Gehäuses: Stahl
• Mit Thermometer: nein
• Mit Filter: nein
• Mit Dämmschale: nein
• Druckstufe Artikel: PN 25
• Mit Entleerungsventil: nein
• Druckstufe Flansch: PN 25
• Max. Druckunterschied bei 20 °C: 25
• Ventilwinkel: 0
• Gehäusekonstruktion: 1-teilig
• Volldurchgang: nein
• Mit Kupplungsanschluss 1: ja
• Mit Kupplungsanschluss 2: ja
• FM-Prüfung: nein
• UL-Prüfung: nein
• ULC-Qualitätskennzeichen: nein
• LPCB-Prüfung: nein
• Feuersicher: nein
• Material Spindel: rostfreier Stahl
• Mit Ablassmöglichkeit (Anschluss): nein
• Medizinisch sauber: nein
• Mediumtemperatur (Dauerbetrieb): 180
• Fettfrei: nein
• Mit Rückschlagklappe: nein
• Material Kugeldichtung: Polytetrafluorethylen (PTFE)
• Material Kugel: rostfreier Stahl
• Material primäre Spindeldichtung: Ethylen-Propylen-Dien-Kautschuk (EPDM)
• Material sekundäre Spindeldichtung: Ethylen-Propylen-Dien-Kautschuk (EPDM)
• VdS-geprüft: nein
• KIWA-Prüfsiegel: nein
• Typenzulassung nach BBR/EKS: nein
