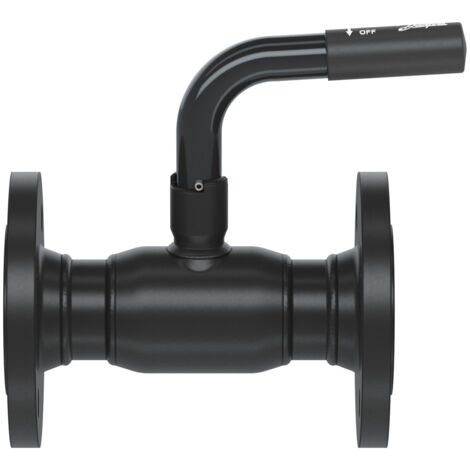

Danfoss Kugelhahn Typ JIP 140.10 DN 32, Kvs 52m3/h, PN 40, mit Flansch beidseitig (FL - FL)

Danfoss Kugelhahn Typ JIP 140.10 DN 32, Kvs 52m3/h, PN 40, mit Flansch beidseitig (FL - FL)

Der Danfoss Kugelhahn Typ JIP 140.10 DN 32 ist eine Absperrarmatur, die speziell für Heizungs-, Kälte- und Fernwärmesysteme mit zirkulierendem Medium entwickelt wurde. Mit einer Nennweite von DN 32, einem Kvs-Wert von 52 m3/h und einem Nenndruck von PN 40 verfügt dieser Kugelhahn über ein vollverschweißtes Gehäuse und beidseitige Flanschanschlüsse. Er ist für geschlossene Wasserkreisläufe sowie für glykolhaltiges Wasser mit bis zu 50 % Glykolanteil geeignet.

Wie ist der Danfoss Kugelhahn konstruiert?

Der Danfoss Kugelhahn Typ JIP 140.10 zeichnet sich durch ein vollverschweißtes Gehäuse aus und ist in gerader Ausführung erhältlich. Er ist mit einer Schaltwellenverlängerung zur Isolierung gemäß EnEV ausgestattet. Die massiven Kugeln verfügen über einen zylindrischen, reduzierten Durchgang. Eine zuverlässige Abdichtung zur Atmosphäre wird durch alterungsbeständige und wartungsfreie Packungen aus Polytetrafluorethylen (PTFE) und Graphit an der Schaltwelle sichergestellt.

Welche Materialien werden verwendet?

Das Gehäuse und die Schweißenden des Kugelhahns bestehen aus P 235 GH (ähnlich St. 37). Die Kugel ist aus rostfreiem Stahl X5CrNi 18-10 nach EN 10088 (ähnlich 1.4301) gefertigt. Für die Schaltwelle wird X10CrNiS 18-9 nach EN 10088 (ähnlich 1.4305) verwendet. Die Sitzringe bestehen aus kohlegefülltem Polytetrafluorethylen (PTFE), während die Dichtungen an der Schaltwelle aus Polytetrafluorethylen (PTFE) und Graphit gefertigt sind.

Welche Vorteile bietet der Kugelhahn im Betrieb?

Die JIP-Kugelhähne sind wartungsfrei und tragen durch ihre optimierte Medienführung und hohe kv-Werte zu niedrigeren Pumpenenergiekosten bei. Die Konstruktion in Verbindung mit den hochwertigen Werkstoffen, wie kohlefaserverstärktem Polytetrafluorethylen für die Kugel und Graphit für die Schaftdichtung, ermöglicht eine lange Lebensdauer und eine optimale Dichtigkeit.

Welche Normen und Prüfungen erfüllt der Kugelhahn?

Alle Danfoss Kugelhähne der Serie JIP werden einer Druck-, Funktions- und Dichtheitsprüfung nach den gültigen EN- und ISO-Normen unterzogen. Dies umfasst Prüfungen nach EN 12266 Teil 1 P10-P11-P12 und Teil 2 F20. Das Produkt entspricht zudem der DGFL-Richtlinie 2014/68/EU Modul H1.

Technische Daten

• Baulänge: 180 mm
• Nennweite: DN 32
• Kvs Wert: 52 m3/h
• Nenndruck: PN 40
• Temperatur: maximal 180 °C
• Betätigungsart: Handhebel L-Form
• Anschlüsse: Flansch PN 40 - Flansch PN 40
• Werkstoff Gehäuse: Stahl
• Material Kugel: rostfreier Stahl
• Material Kugeldichtung: Polytetrafluorethylen (PTFE)

Der Danfoss Kugelhahn Typ JIP 140.10 DN 32 ist eine robuste Absperrarmatur für anspruchsvolle Heizungs-, Kälte- und Fernwärmeanwendungen. Mit seiner Nennweite von DN 32, einem Kvs-Wert von 52 m3/h und einem Nenndruck von PN 40 bietet er eine zuverlässige Leistung. Das vollverschweißte Gehäuse, die wartungsfreie Konstruktion und die hochwertigen Dichtungsmaterialien aus Polytetrafluorethylen und Graphit stellen eine lange Lebensdauer und hohe Betriebssicherheit bei Medientemperaturen bis 180 °C sicher.

Produktspezifikation

• Hersteller-Artikelnummer: 065N0315
• Hersteller-Warengruppe: Komponenten (Fernwärme)
• Hersteller-Produktgruppe: Danfoss Fernwärme
• Hersteller-Modellnummer: JIP-FF, RB, Han
• Hersteller-Serie: Kugelhähne
• Ausführung: gerade
• Anschluss 1: Flansch
• Anschluss 2: Flansch
• Werkstoff des Gehäuses: Stahl
• Bedienung: Handrad
• Mit Thermometer: nein
• Mit Filter: nein
• Mit Dämmschale: nein
• Druckstufe Artikel: PN 40
• Mit Entleerungsventil: nein
• Druckstufe Flansch: PN 40
• Max. Druckunterschied bei 20 °C: 40
• Ventilwinkel: 0
• Gehäusekonstruktion: 1-teilig
• Volldurchgang: nein
• Mit Kupplungsanschluss 1: ja
• Mit Kupplungsanschluss 2: ja
• FM-Prüfung: nein
• UL-Prüfung: nein
• ULC-Qualitätskennzeichen: nein
• LPCB-Prüfung: nein
• Feuersicher: nein
• Material Spindel: rostfreier Stahl
• Mit Ablassmöglichkeit (Anschluss): nein
• Medizinisch sauber: nein
• Mediumtemperatur (Dauerbetrieb): 180
• Fettfrei: nein
• Mit Rückschlagklappe: nein
• Material Kugeldichtung: Polytetrafluorethylen (PTFE)
• Material Kugel: rostfreier Stahl
• Material primäre Spindeldichtung: Polytetrafluorethylen (PTFE)
• Material sekundäre Spindeldichtung: Polytetrafluorethylen (PTFE)
• VdS-geprüft: nein
• KIWA-Prüfsiegel: nein
• Typenzulassung nach BBR/EKS: nein
