Danfoss Kugelhahn Typ JIP 140.13 DN 20, Kvs 15m3/h, PN 40, Außengewinde und Innengewinde (AE - IG), L-Griff

Danfoss Kugelhahn Typ JIP 140.13 DN 20, Kvs 15m3/h, PN 40, Außengewinde und Innengewinde (AE - IG), L-Griff

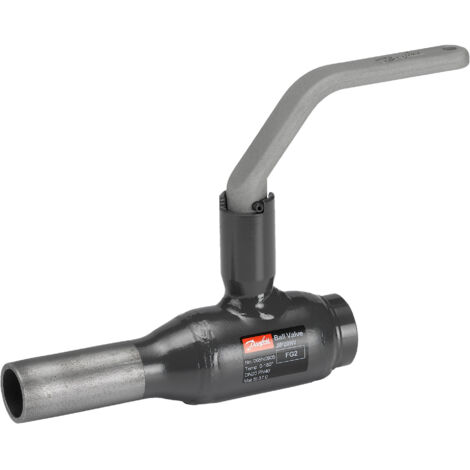

Der Danfoss Kugelhahn Typ JIP 140.13 DN 20 ist eine zuverlässige Komponente für Heizungs-, Kälte- und Fernwärmesysteme. Mit einem Kvs-Wert von 15 m3/h und einem Nenndruck von PN 40 ist dieser Kugelhahn für anspruchsvolle Anwendungen konzipiert. Er verfügt über Anschlüsse mit Anschweißende und Innengewinde (AE - IG) und wird über einen praktischen L-Griff betätigt. Das wartungsfreie Design mit reduziertem Durchgang sorgt für eine langlebige Funktion.

Welche Konstruktionsmerkmale bietet der Kugelhahn?

Der Danfoss Kugelhahn Typ JIP 140.13 zeichnet sich durch ein vollverschweißtes Gehäuse aus Stahl (P 235 GH, ähnlich St. 37) aus, das eine hohe Stabilität und Dichtheit sicherstellt. Eine integrierte Schaltwellenverlängerung ermöglicht die Isolierung gemäß EnEV, was den Einsatz in energieeffizienten Anlagen unterstützt. Die Ausführung ist gerade und für den dauerhaften Betrieb in Heizungs-, Kälte- und Fernwärmesystemen ausgelegt.

Welche Materialien sorgen für eine zuverlässige Abdichtung?

Die massive Kugel des Kugelhahns besteht aus rostfreiem Stahl (X5CrNi 18-10 nach EN 10088, ähnlich 1.4301) und verfügt über einen zylindrischen Durchgang. Die Abdichtung zur Atmosphäre wird durch alterungsbeständige und wartungsfreie Packungen aus Polytetrafluorethylen (PTFE) und Graphit an der Schaltwelle realisiert. Die Sitzringe sind aus kohlegefülltem Polytetrafluorethylen (PTFE) gefertigt, während die Schaltwelle aus rostfreiem Stahl (X10CrNiS 18-9 nach EN 10088, ähnlich 1.4305) besteht. Diese Materialkombination sorgt für eine dauerhaft sichere Funktion.

Wie wird die Qualität geprüft und wie erfolgt die Bedienung?

Alle Danfoss Kugelhähne der Serie JIP werden umfassenden Druck-, Funktions- und Dichtheitsprüfungen nach EN 12266-1 P10, P11 + P12 sowie EN 12266-2 F20 unterzogen, um höchste Qualitätsstandards zu erfüllen. Die Betätigung erfolgt komfortabel über einen Handhebel in L-Form, der eine präzise Steuerung ermöglicht. Für die Installation sind keine besonderen Verarbeitungstechniken oder Spezialwerkzeuge erforderlich.

Technische Daten

• Nennweite: DN 020
• Kvs Wert: 15 m3/h
• Nenndruck: PN 40
• Baulänge: 160 mm
• Temperatur: maximal 180 Grad C
• Betätigungsart: Handhebel L-Form
• Gehäusekonstruktion: 1-teilig
• Werkstoff Gehäuse: Stahl
• Material Kugel: rostfreier Stahl
• Material Kugeldichtung: Polytetrafluorethylen (PTFE)

Der Danfoss Kugelhahn Typ JIP 140.13 DN 20 ist eine robuste und wartungsfreie Lösung für die Regelung von Medien in Heizungs-, Kälte- und Fernwärmesystemen. Seine hochwertige Verarbeitung aus Stahl und rostfreiem Stahl, kombiniert mit zuverlässigen Polytetrafluorethylen (PTFE)-Dichtungen, sorgt für eine sichere Funktion bei einem Nenndruck von PN 40 und Temperaturen bis 180 Grad C. Die einfache Bedienung mittels L-Griff und die geprüfte Qualität machen ihn zu einer effizienten Wahl für Fachhandwerker und anspruchsvolle Anwendungen.

Produktspezifikation

• Hersteller-Artikelnummer: 065N0905
• Hersteller-Warengruppe: Komponenten (Fernwärme)
• Hersteller-Produktgruppe: Danfoss Fernwärme
• Hersteller-Modellnummer: JIP-IW
• Hersteller-Serie: Kugelhähne
• Ausführung: gerade
• Anschluss 1: Innengewinde (metrisch)
• Anschluss 2: Innengewinde (metrisch)
• Werkstoff des Gehäuses: Stahl
• Bedienung: Handrad
• Mit Thermometer: nein
• Mit Filter: nein
• Mit Dämmschale: nein
• Druckstufe Artikel: PN 40
• Mit Entleerungsventil: nein
• Druckstufe Flansch: PN 40
• Max. Druckunterschied bei 20 °C: 40
• Ventilwinkel: 0
• Gehäusekonstruktion: 1-teilig
• Volldurchgang: nein
• Mit Kupplungsanschluss 1: ja
• Mit Kupplungsanschluss 2: ja
• FM-Prüfung: nein
• UL-Prüfung: nein
• ULC-Qualitätskennzeichen: nein
• LPCB-Prüfung: nein
• Feuersicher: nein
• Material Spindel: rostfreier Stahl
• Mit Ablassmöglichkeit (Anschluss): nein
• Medizinisch sauber: nein
• Mediumtemperatur (Dauerbetrieb): 180
• Fettfrei: nein
• Mit Rückschlagklappe: nein
• Material Kugeldichtung: Polytetrafluorethylen (PTFE)
• Material Kugel: rostfreier Stahl
• Material primäre Spindeldichtung: Polytetrafluorethylen (PTFE)
• Material sekundäre Spindeldichtung: Polytetrafluorethylen (PTFE)
• VdS-geprüft: nein
• KIWA-Prüfsiegel: nein
• Typenzulassung nach BBR/EKS: nein
