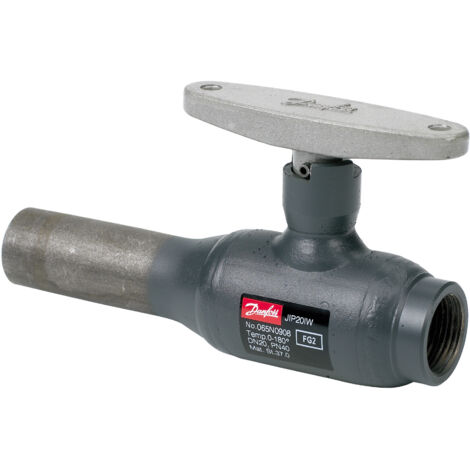

Danfoss Kugelhahn Typ JIP 140.13 DN 20, Kvs 15m3/h, PN 40, Außengewinde und Innengewinde (AE - IG), T-Griff

Danfoss Kugelhahn Typ JIP 140.13 DN 20, Kvs 15m3/h, PN 40, Außengewinde und Innengewinde (AE - IG), T-Griff

Der Danfoss Kugelhahn Typ JIP 140.13 mit einer Nennweite von DN 20 und einem Kvs-Wert von 15 m³/h ist für den Einsatz in Heizungs-, Kälte- und Fernwärmesystemen konzipiert. Dieser Kugelhahn ist für einen Nenndruck von PN 40 ausgelegt und hält Mediumtemperaturen von maximal 180 Grad Celsius stand. Die Bedienung erfolgt über einen T-Griff.

Wie ist der Danfoss Kugelhahn Typ JIP 140.13 konstruiert?

Der Kugelhahn verfügt über ein einteiliges, vollverschweißtes Gehäuse, das eine hohe Stabilität und Langlebigkeit bietet. Er ist wartungsfrei und mit einer Schaltwellenverlängerung zur Isolierung gemäß EnEV ausgestattet. Die massive Kugel besitzt einen zylindrischen Durchgang, der einen reduzierten Durchfluss ermöglicht. Die Abdichtung zur Atmosphäre wird durch alterungsbeständige und wartungsfreie Packungen aus Polytetrafluorethylen (PTFE) und Graphit sichergestellt.

Welche Materialien werden verwendet?

Das Gehäuse und die Schweißenden bestehen aus Stahl P 235 GH (ähnlich St. 37). Die Kugel ist aus rostfreiem Stahl X5CrNi 18-10 (ähnlich 1.4301) gefertigt, die Schaltwelle aus rostfreiem Stahl X10CrNiS 18-9 (ähnlich 1.4305). Für die Sitzringe kommt kohlegefülltes Polytetrafluorethylen (PTFE) zum Einsatz, während die Dichtungen aus Polytetrafluorethylen (PTFE) und Graphit bestehen.

Welche Anschlüsse und Abmessungen hat der Kugelhahn?

Der Kugelhahn ist mit einem Anschweißende und einem metrischen Innengewinde ausgestattet. Die Baulänge beträgt 160 mm. Die Ausführung ist gerade, ohne Ventilwinkel.

Welche Prüfungen sichern die Qualität des Kugelhahns?

Alle Danfoss Kugelhähne des Typs JIP werden umfassenden Qualitätskontrollen unterzogen. Dazu gehören eine Druck-, Funktions- und Dichtheitsprüfung nach den Normen EN 12266-1 P10, P11 + P12 sowie EN 12266-2 F20. Diese Prüfungen stellen die technische Korrektheit und Betriebssicherheit des Kugelhahns sicher.

Technische Daten

• Nennweite: DN 20
• Kvs-Wert: 15 m³/h
• Nenndruck: PN 40
• Maximale Mediumtemperatur: 180 °C
• Baulänge: 160 mm
• Anschlüsse: Anschweißende - Innengewinde
• Werkstoff Gehäuse: Stahl (P 235 GH)
• Material Kugel: Rostfreier Stahl (X5CrNi 18-10)
• Dichtungsmaterial: Polytetrafluorethylen (PTFE) / Graphit
• Betätigung: Handhebel T-Griff

Der Danfoss Kugelhahn Typ JIP 140.13 bietet eine robuste und wartungsfreie Lösung für anspruchsvolle Anwendungen in Heizungs-, Kälte- und Fernwärmesystemen. Mit seiner Nennweite DN 20, einem Nenndruck von PN 40 und einer maximalen Mediumtemperatur von 180 Grad Celsius ermöglicht er eine zuverlässige Funktion. Die hochwertige Materialauswahl und die umfassenden Prüfungen tragen zur Langlebigkeit und Betriebssicherheit bei.

Produktspezifikation

• Hersteller-Artikelnummer: 065N0908
• Hersteller-Warengruppe: Komponenten (Fernwärme)
• Hersteller-Produktgruppe: Danfoss Fernwärme
• Hersteller-Modellnummer: JIP-IW
• Hersteller-Serie: Kugelhähne
• Ausführung: gerade
• Anschluss 1: Innengewinde (metrisch)
• Anschluss 2: Innengewinde (metrisch)
• Werkstoff des Gehäuses: Stahl
• Bedienung: T-Griff
• Mit Thermometer: nein
• Mit Filter: nein
• Mit Dämmschale: nein
• Druckstufe Artikel: PN 40
• Mit Entleerungsventil: nein
• Druckstufe Flansch: PN 40
• Max. Druckunterschied bei 20 °C: 40
• Ventilwinkel: 0
• Gehäusekonstruktion: 1-teilig
• Volldurchgang: nein
• Mit Kupplungsanschluss 1: ja
• Mit Kupplungsanschluss 2: ja
• FM-Prüfung: nein
• UL-Prüfung: nein
• ULC-Qualitätskennzeichen: nein
• LPCB-Prüfung: nein
• Feuersicher: nein
• Material Spindel: rostfreier Stahl
• Mit Ablassmöglichkeit (Anschluss): nein
• Medizinisch sauber: nein
• Mediumtemperatur (Dauerbetrieb): 180
• Fettfrei: nein
• Mit Rückschlagklappe: nein
• Material Kugeldichtung: Polytetrafluorethylen (PTFE)
• Material Kugel: rostfreier Stahl
• Material primäre Spindeldichtung: Polytetrafluorethylen (PTFE)
• Material sekundäre Spindeldichtung: Polytetrafluorethylen (PTFE)
• VdS-geprüft: nein
• KIWA-Prüfsiegel: nein
• Typenzulassung nach BBR/EKS: nein
