Danfoss Kugelhahn Typ JIP 140.17 DN 20, Kvs 15m3/h, PN 40, Anschweissende - Schweissende verschraubt (AE- AE-lösb.)

Danfoss Kugelhahn Typ JIP 140.17 DN 20, Kvs 15m3/h, PN 40, Anschweissende - Schweissende verschraubt (AE- AE-lösb.)

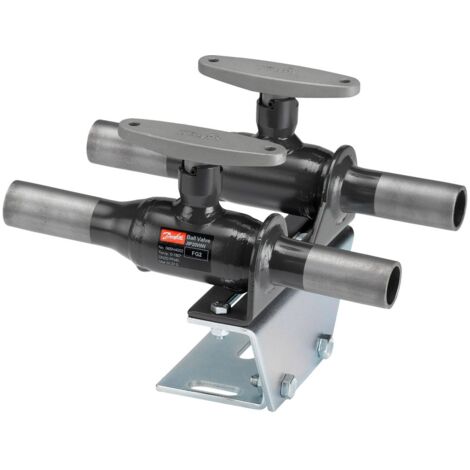

Der Danfoss Kugelhahn Typ JIP 140.17 ist ein robuster Zwillingshahn, konzipiert für den Einsatz in Heizungs-, Kälte- und Fernwärmesystemen. Mit einer Nennweite von DN 20, einem Kvs-Wert von 15 m3/h und einem Nenndruck von PN 40 bietet dieser Kugelhahn eine zuverlässige Lösung für anspruchsvolle Anwendungen. Das vollverschweißte Gehäuse und die Anschweißende - Schweißende verschraubt (AE-AE-lösb.) Anschlüsse stellen eine sichere und wartungsarme Installation sicher. Das Ventil ist für Mediumtemperaturen bis maximal 180 °C ausgelegt und verfügt über einen reduzierten Durchgang.

Welche Merkmale zeichnen den Danfoss Kugelhahn JIP 140.17 aus?

Der Danfoss Kugelhahn Typ JIP 140.17 ist als Zwillingshahn ausgeführt und verfügt über ein vollverschweißtes Gehäuse, das wartungsfrei ist. Eine Schaltwellenverlängerung ermöglicht die Isolierung gemäß EnEV, was zur Energieeffizienz der Gesamtanlage beiträgt. Die massiven Kugeln sind mit einem zylindrischen Durchgang versehen, und die Abdichtung zur Atmosphäre erfolgt durch alterungsbeständige und wartungsfreie Polytetrafluorethylen (PTFE)- und Graphitpackungen an der Schaltwelle.

Wie ist der Danfoss Kugelhahn JIP 140.17 konstruiert und welche Materialien werden verwendet?

Gehäuse und Schweißenden des Kugelhahns bestehen aus P 235 GH (ähnlich St. 37). Die Kugel ist aus rostfreiem Stahl (X5CrNi 18-10 nach EN 10088, ähnlich 1.4301) gefertigt. Für die Schaltwelle kommt X10CrNiS 18-9 nach EN 10088 (ähnlich 1.4305) zum Einsatz. Die Sitzringe bestehen aus kohlegefülltem Polytetrafluorethylen (PTFE), während die Dichtungen an der Schaltwelle aus Polytetrafluorethylen (PTFE) und Graphit gefertigt sind. Die Gehäusekonstruktion ist einteilig.

Welchen Prüfungen wird der Danfoss Kugelhahn JIP 140.17 unterzogen?

Alle Danfoss Kugelhähne Typ JIP werden einer umfassenden Druck-, Funktions- und Dichtheitsprüfung nach den Normen EN 12266-1 P10, P11 + P12 sowie EN 12266-2 F20 unterzogen. Dies stellt die hohe Qualität und Betriebssicherheit des Kugelhahns sicher.

Wie wird der Danfoss Kugelhahn JIP 140.17 betätigt und angeschlossen?

Die Betätigung des Kugelhahns erfolgt über einen Handhebel in L-Form, der eine einfache und sichere Bedienung ermöglicht. Die Anschlüsse sind als Anschweißende und verschraubte Schweißenden ausgeführt, was eine flexible Montage in Rohrleitungssystemen erlaubt. Der Kugelhahn ist gerade ausgeführt und besitzt keinen Volldurchgang.

Technische Daten

• Nennweite: DN 20
• Kvs-Wert: 15 m3/h
• Nenndruck: PN 40
• Maximale Mediumtemperatur: 180 °C
• Baulänge: 233 mm
• Gehäusematerial: P 235 GH (ähnlich St. 37)
• Kugelmaterial: Rostfreier Stahl
• Material Kugeldichtung: Polytetrafluorethylen (PTFE)
• Betätigungsart: Handhebel L-Form
• Anschlussart: Anschweißende - Schweißende verschraubt

Der Danfoss Kugelhahn Typ JIP 140.17 stellt eine zuverlässige und langlebige Lösung für anspruchsvolle Heizungs-, Kälte- und Fernwärmesysteme dar. Seine robuste Bauweise mit vollverschweißtem Gehäuse, die hohe Druckstufe von PN 40 und die Temperaturbeständigkeit bis 180 °C machen ihn zu einer effizienten Komponente für professionelle Installationen. Die präzise Fertigung, die hochwertige Materialauswahl und die umfassenden Prüfungen nach relevanten Normen unterstreichen die Qualität und Betriebssicherheit dieses Kugelhahns.

Produktspezifikation

• Hersteller-Artikelnummer: 065N4029
• Hersteller-Warengruppe: Komponenten (Fernwärme)
• Hersteller-Produktgruppe: Danfoss Fernwärme
• Hersteller-Modellnummer: Nicht standardm
• Hersteller-Serie: Kugelhähne
• Ausführung: gerade
• Mit Thermometer: nein
• Mit Filter: nein
• Mit Dämmschale: nein
• Druckstufe Artikel: PN 40
• Mit Entleerungsventil: nein
• Druckstufe Flansch: PN 40
• Max. Druckunterschied bei 20 °C: 40
• Ventilwinkel: 0
• Gehäusekonstruktion: 1-teilig
• Volldurchgang: nein
• Mit Kupplungsanschluss 1: ja
• Mit Kupplungsanschluss 2: ja
• FM-Prüfung: nein
• UL-Prüfung: nein
• ULC-Qualitätskennzeichen: nein
• LPCB-Prüfung: nein
• Feuersicher: nein
• Material Spindel: rostfreier Stahl
• Mit Ablassmöglichkeit (Anschluss): nein
• Medizinisch sauber: nein
• Mediumtemperatur (Dauerbetrieb): 180
• Fettfrei: nein
• Mit Rückschlagklappe: nein
• Material Kugeldichtung: Polytetrafluorethylen (PTFE)
• Material Kugel: rostfreier Stahl
• VdS-geprüft: nein
• KIWA-Prüfsiegel: nein
• Typenzulassung nach BBR/EKS: nein
