Allgemeine Beschreibung

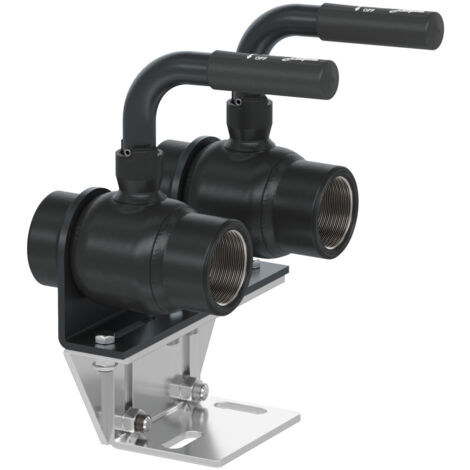

Der Danfoss Kugelhahn Typ JIP 140.17 ist ein Zwillingshahn, der für Heizungs-, Kälte- und Fernwärmesysteme konzipiert ist. Er verfügt über ein vollverschweißtes Gehäuse und ist wartungsfrei. Die Schaltwellenverlängerung ermöglicht eine Isolierung gemäß EnEV. Der Kugelhahn hat einen reduzierten Durchgang mit massiven Kugeln und bietet eine zuverlässige Abdichtung durch alterungsbeständige und wartungsfreie PTFE- und Graphitpackungen.Technische daten
- Nennweite: DN 32
- Kvs-Wert: 52 m³/h
- Nenndruck: PN 40
- Maximale Temperatur: 180 °C
- Baulänge: 105 mm
- Material Gehäuse: Stahl (P 235 GH)
- Material Kugel: rostfreier Stahl (X5CrNi 18-10)
- Material Schaltwelle: rostfreier Stahl (X10CrNiS 18-9)
- Sitzringe: kohlegefülltes PTFE / Teflon
- Dichtungen: PTFE / Graphit
Kompatibilität und Zubehör
- Anschluss 1: Innengewinde (metrisch)
- Anschluss 2: Innengewinde (metrisch)
- Mit Kupplungsanschluss 1: ja
- Mit Kupplungsanschluss 2: ja
Installation
- Betätigungsart: Handhebel L-Form
- Gehäusekonstruktion: 1-teilig
Anwendung
Der Danfoss Kugelhahn ist ideal für den Einsatz in Heizungs-, Kälte- und Fernwärmesystemen geeignet und bietet eine zuverlässige Steuerung des Mediums.Weitere Informationen
- Alle Danfoss Kugelhähne Typ JIP werden einer Druck-, Funktions- und Dichtheitsprüfung nach EN 12266-1 und EN 12266-2 unterzogen.
- Material der Kugeldichtung: Polytetrafluorethylen (PTFE)
- Material primäre Spindeldichtung: Polytetrafluorethylen (PTFE)
- Material sekundäre Spindeldichtung: Polytetrafluorethylen (PTFE)
