Danfoss Kugelhahn Typ JIP 140.17 DR DN 15, Kvs 11m3/h, PN 40, Anschlüsse Innengewinde (IG - IG)

Danfoss Kugelhahn Typ JIP 140.17 DR DN 15, Kvs 11m3/h, PN 40, Anschlüsse Innengewinde (IG - IG)

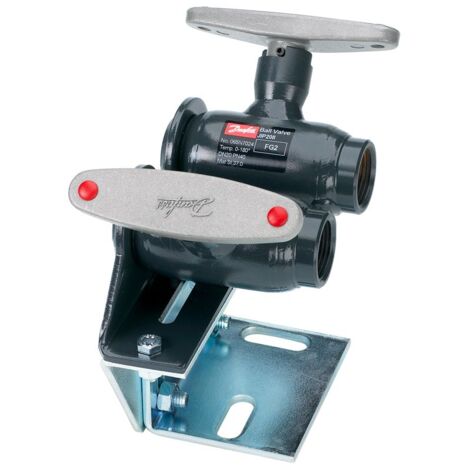

Der Danfoss Kugelhahn Typ JIP 140.17 DR DN 15 ist ein robuster Zwillingshahn, konzipiert für den Einsatz in Heizungs-, Kälte- und Fernwärmesystemen. Mit einer Nennweite von DN 15, einem Kvs-Wert von 11 m3/h und einem Nenndruck von PN 40 bietet dieser Kugelhahn mit Innengewindeanschlüssen eine zuverlässige Lösung. Das vollverschweißte Gehäuse ist wartungsfrei und verfügt über eine Schaltwellenverlängerung zur Isolierung gemäß EnEV.

Wie ist der Danfoss Kugelhahn konstruiert und welche Materialien werden verwendet?

Der Kugelhahn zeichnet sich durch ein einteiliges, vollverschweißtes Gehäuse aus Stahl (P 235 GH) aus, das für dauerhafte Stabilität sorgt. Die Kugel besteht aus rostfreiem Stahl (X5CrNi 18-10 nach EN 10088), während die Schaltwelle aus rostfreiem Stahl (X10CrNiS 18-9 nach EN 10088) gefertigt ist. Die Abdichtung zur Atmosphäre erfolgt durch alterungsbeständige und wartungsfreie Packungen aus Polytetrafluorethylen (PTFE) und Graphit. Die Sitzringe sind aus kohlegefülltem Polytetrafluorethylen (PTFE) gefertigt. Die Betätigung des Kugelhahns erfolgt über einen Handhebel mit T-Griff. Der Kugelhahn ist nicht als Volldurchgangsventil ausgeführt.

Welche technischen Eigenschaften und Prüfungen erfüllt der Kugelhahn?

Dieser Kugelhahn ist für einen Nenndruck von PN 40 ausgelegt und ermöglicht eine maximale Mediumtemperatur von 180 °C. Alle Danfoss Kugelhähne der Typenreihe JIP werden umfassenden Druck-, Funktions- und Dichtheitsprüfungen nach den Normen EN 12266-1 P10, P11 + P12 sowie EN 12266-2 F20 unterzogen. Die Anschlüsse sind als metrische Innengewinde ausgeführt, was eine gerade Ausführung des Kugelhahns mit einer Baulänge von 90 mm ermöglicht.

Technische Daten

• Nennweite: DN 15
• Kvs Wert: 11 m3/h
• Nenndruck: PN 40
• Maximale Mediumtemperatur: 180 °C
• Baulänge: 90 mm
• Anschlüsse: Innengewinde (IG - IG)
• Werkstoff Gehäuse: Stahl (P 235 GH)
• Material Kugel: Rostfreier Stahl (X5CrNi 18-10)
• Material Kugeldichtung: Polytetrafluorethylen (PTFE)
• Betätigungsart: Handhebel T-Griff

Der Danfoss Kugelhahn Typ JIP 140.17 DR DN 15 stellt eine robuste und wartungsfreie Lösung für anspruchsvolle Heizungs-, Kälte- und Fernwärmeanlagen dar. Seine hochwertige Bauweise aus Stahl und rostfreiem Stahl, kombiniert mit einer Druckstufe von PN 40 und einer maximalen Mediumtemperatur von 180 °C, macht ihn zu einer langlebigen Komponente für die sichere Regelung des Durchflusses in Rohrleitungssystemen.

Produktspezifikation

• Hersteller-Artikelnummer: 065N7022
• Hersteller-Warengruppe: Komponenten (Fernwärme)
• Hersteller-Produktgruppe: Danfoss Fernwärme
• Hersteller-Modellnummer: JIP-II-TW, Zwei
• Hersteller-Serie: Kugelhähne
• Ausführung: gerade
• Anschluss 1: Innengewinde (metrisch)
• Anschluss 2: Innengewinde (metrisch)
• Werkstoff des Gehäuses: Stahl
• Bedienung: T-Griff
• Mit Thermometer: nein
• Mit Filter: nein
• Mit Dämmschale: nein
• Druckstufe Artikel: PN 40
• Mit Entleerungsventil: nein
• Druckstufe Flansch: PN 40
• Max. Druckunterschied bei 20 °C: 40
• Ventilwinkel: 0
• Gehäusekonstruktion: 1-teilig
• Volldurchgang: nein
• Mit Kupplungsanschluss 1: ja
• Mit Kupplungsanschluss 2: ja
• FM-Prüfung: nein
• UL-Prüfung: nein
• ULC-Qualitätskennzeichen: nein
• LPCB-Prüfung: nein
• Feuersicher: nein
• Material Spindel: rostfreier Stahl
• Mit Ablassmöglichkeit (Anschluss): nein
• Medizinisch sauber: nein
• Mediumtemperatur (Dauerbetrieb): 180
• Fettfrei: nein
• Mit Rückschlagklappe: nein
• Material Kugeldichtung: Polytetrafluorethylen (PTFE)
• Material Kugel: rostfreier Stahl
• Material primäre Spindeldichtung: Polytetrafluorethylen (PTFE)
• Material sekundäre Spindeldichtung: Polytetrafluorethylen (PTFE)
• VdS-geprüft: nein
• KIWA-Prüfsiegel: nein
• Typenzulassung nach BBR/EKS: nein
