Danfoss Kugelhahn Typ JIP 140.17 DR DN 25, Kvs 34m3/h, PN 40, Anschlüsse Innengewinde (IG - IG)

Danfoss Kugelhahn Typ JIP 140.17 DR DN 25, Kvs 34m3/h, PN 40, Anschlüsse Innengewinde (IG - IG)

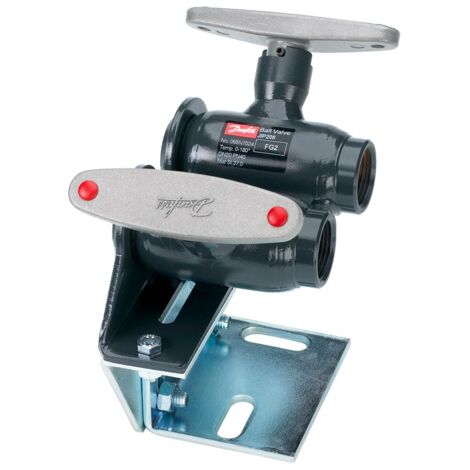

Der Danfoss Kugelhahn Typ JIP 140.17 DR DN 25 ist ein robuster und wartungsfreier Zwillingshahn, der speziell für den Einsatz in Heizungs-, Kälte- und Fernwärmesystemen entwickelt wurde. Mit einem Kvs-Wert von 34 m³/h und einem Nenndruck von PN 40 ist er für anspruchsvolle Anwendungen mit Mediumtemperaturen bis maximal 180 Grad Celsius geeignet. Die Anschlüsse sind als Innengewinde ausgeführt, was eine einfache und vielseitige Integration in bestehende Rohrsysteme ermöglicht.

Wie ist der Danfoss Kugelhahn konstruiert und welche Materialien werden verwendet?

Der Kugelhahn verfügt über ein vollverschweißtes, einteiliges Gehäuse aus Stahl (P 235 GH, ähnlich St. 37), das für hohe Druckbeständigkeit sorgt. Die Kugel besteht aus rostfreiem Stahl (X5CrNi 18-10 nach EN 10088, ähnlich 1.4301), während die Schaltwelle aus rostfreiem Stahl (X10CrNiS 18-9 nach EN 10088, ähnlich 1.4305) gefertigt ist. Die Sitzringe sind aus kohlegefülltem Polytetrafluorethylen (PTFE) und die Dichtungen an der Schaltwelle aus Polytetrafluorethylen (PTFE) und Graphit. Diese Materialauswahl stellt eine langlebige und wartungsfreie Abdichtung zur Atmosphäre sicher.

Welche Funktionen und Eigenschaften bietet der Kugelhahn Typ JIP 140.17?

Der Kugelhahn ist mit einer Schaltwellenverlängerung zur Isolierung gemäß EnEV ausgestattet. Er verfügt über einen reduzierten Durchgang mit massivem Kugelkörper und zylindrischem Durchgang. Die Bedienung erfolgt über einen Handhebel mit T-Griff, der eine einfache und sichere Betätigung ermöglicht. Das Ventil ist nicht volldurchgängig, was den Durchfluss entsprechend reguliert. Alle Danfoss Kugelhähne Typ JIP werden einer Druck-, Funktions- und Dichtheitsprüfung nach EN 12266-1 P10, P11 + P12 sowie EN 12266-2 F20 unterzogen.

Für welche Einsatzbereiche ist der Danfoss Kugelhahn geeignet?

Dieser Kugelhahn ist speziell für den Einsatz in Heizungs-, Kälte- und Fernwärmesystemen konzipiert. Durch seine hohe Druckstufe PN 40 und die Temperaturbeständigkeit bis 180 Grad Celsius eignet er sich für anspruchsvolle industrielle und gewerbliche Anwendungen, bei denen Zuverlässigkeit und Langlebigkeit gefragt sind.

Technische Daten

• Nennweite: DN 25
• Kvs-Wert: 34 m³/h
• Nenndruck: PN 40
• Maximale Mediumtemperatur: 180 °C
• Anschlüsse: Innengewinde (metrisch)
• Baulänge: 100 mm
• Gehäusematerial: Stahl (P 235 GH)
• Kugelmaterial: Rostfreier Stahl (X5CrNi 18-10)
• Dichtungsmaterial: Polytetrafluorethylen (PTFE) / Graphit
• Betätigungsart: Handhebel T-Griff

Der Danfoss Kugelhahn Typ JIP 140.17 DR DN 25 bietet eine zuverlässige und wartungsarme Lösung für Heizungs-, Kälte- und Fernwärmeanwendungen. Mit seiner robusten Bauweise, der Nennweite DN 25, einem Kvs-Wert von 34 m³/h und einem Nenndruck von PN 40 ist er für den dauerhaften Einsatz unter anspruchsvollen Bedingungen ausgelegt. Die hochwertigen Materialien und die präzise Fertigung stellen eine lange Lebensdauer und sichere Funktion sicher.

Produktspezifikation

• Hersteller-Artikelnummer: 065N7026
• Hersteller-Warengruppe: Komponenten (Fernwärme)
• Hersteller-Produktgruppe: Danfoss Fernwärme
• Hersteller-Modellnummer: JIP-II-TW, Zwei
• Hersteller-Serie: Kugelhähne
• Ausführung: gerade
• Anschluss 1: Innengewinde (metrisch)
• Anschluss 2: Innengewinde (metrisch)
• Werkstoff des Gehäuses: Stahl
• Bedienung: T-Griff
• Mit Thermometer: nein
• Mit Filter: nein
• Mit Dämmschale: nein
• Druckstufe Artikel: PN 40
• Mit Entleerungsventil: nein
• Druckstufe Flansch: PN 40
• Max. Druckunterschied bei 20 °C: 40
• Ventilwinkel: 0
• Gehäusekonstruktion: 1-teilig
• Volldurchgang: nein
• Mit Kupplungsanschluss 1: ja
• Mit Kupplungsanschluss 2: ja
• FM-Prüfung: nein
• UL-Prüfung: nein
• ULC-Qualitätskennzeichen: nein
• LPCB-Prüfung: nein
• Feuersicher: nein
• Material Spindel: rostfreier Stahl
• Mit Ablassmöglichkeit (Anschluss): nein
• Medizinisch sauber: nein
• Mediumtemperatur (Dauerbetrieb): 180
• Fettfrei: nein
• Mit Rückschlagklappe: nein
• Material Kugeldichtung: Polytetrafluorethylen (PTFE)
• Material Kugel: rostfreier Stahl
• VdS-geprüft: nein
• KIWA-Prüfsiegel: nein
• Typenzulassung nach BBR/EKS: nein
