Danfoss Kugelhahn Typ JIP 216.10 DN 125, Kvs 3700m3/h, PN 16, mit Flansch beidseitig (FL - FL)

Danfoss Kugelhahn Typ JIP 216.10 DN 125, Kvs 3700m3/h, PN 16, mit Flansch beidseitig (FL - FL)

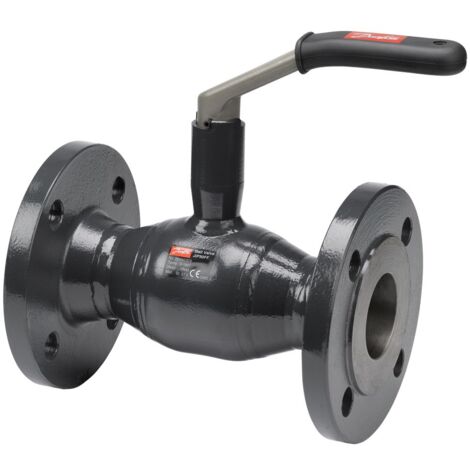

Der Danfoss Kugelhahn Typ JIP 216.10 DN 125 ist eine Absperrarmatur mit vollem Durchgang, konzipiert für Fernwärme- und Fernkältenetze sowie geschlossene Wasserkreisläufe mit zirkulierendem Medium. Mit einem Kvs-Wert von 3700 m3/h und einem Nenndruck von PN 16 bietet dieser Kugelhahn eine robuste und wartungsfreie Lösung. Das vollverschweißte Gehäuse und die beidseitigen Flanschanschlüsse ermöglichen eine sichere und effiziente Integration in das System.

Welche Vorteile bietet der Danfoss Kugelhahn Typ JIP 216.10?

Der Danfoss Kugelhahn JIP 216.10 zeichnet sich durch seine energieeffiziente Bauweise aus. Dank einer optimierten Medienführung weist der Kugelhahn hohe kv-Werte auf, was zu niedrigeren Pumpenenergiekosten beitragen kann. Die Konstruktion und die Materialwahl, insbesondere die Kugel aus kohlefaserverstärktem Polytetrafluorethylen (PTFE) und die Graphit-Schaftdichtung, sorgen für eine lange Lebensdauer und optimale Dichtigkeit. Das vollverschweißte Gehäuse trägt zur Robustheit und Wartungsfreiheit der Armatur bei.

Für welche Einsatzbereiche ist der Kugelhahn geeignet?

Dieser Kugelhahn ist eine optimale Lösung für Heizungs-, Kälte- und Fernwärmesysteme. Er ist für den Einsatz mit Zirkulationswasser und glykolhaltigem Wasser mit einem Glykolanteil von bis zu 50 % ausgelegt. Der Betriebstemperaturbereich liegt zwischen 0 °C und 180 °C, was eine flexible Anwendung in verschiedenen Systemen ermöglicht. Die Konstruktion mit vollem Durchgang minimiert Druckverluste und optimiert den Mediendurchfluss.

Wie ist der Danfoss Kugelhahn konstruiert und welche Materialien werden verwendet?

Der Danfoss Kugelhahn JIP 216.10 verfügt über ein vollverschweißtes Gehäuse und einen vollen Durchgang. Die Kugeln sind mit einem zylindrischen Kerneinsatz ausgestattet. Die Abdichtung zur Atmosphäre erfolgt durch alterungsbeständige und wartungsfreie Polytetrafluorethylen (PTFE)- und Graphitpackungen an der Schaltwelle. Das Gehäuse und die Schweißenden bestehen aus P 235 GH Stahl. Die Kugel und die Schaltwelle sind aus rostfreiem Stahl (X5CrNi 18-10 nach EN 10088) gefertigt. Die Sitzringe bestehen aus kohlegefülltem Polytetrafluorethylen (PTFE). Eine Schaltwellenverlängerung zur Isolierung gemäß EnEV ist vorhanden.

Welche Prüfungen und Zertifizierungen liegen für den Kugelhahn vor?

Alle Danfoss Kugelhähne des Typs JIP werden einer umfassenden Druck-, Funktions- und Dichtheitsprüfung nach den gültigen EN- und ISO-Normen unterzogen, darunter EN 12266-1 P10, P11 + P12 sowie EN 12266-2 F20. Der Kugelhahn erfüllt zudem die DGFL-Richtlinie 2014/68/EU Modul H1. Der Hersteller Danfoss A/S ist nach ISO 9001, EN/ISO 14001 und EN/ISO 45001 zertifiziert.

Technische Daten

• Nennweite: DN 125
• Kvs-Wert: 3700 m3/h
• Nenndruck: PN 16
• Maximale Mediumtemperatur: 180 °C
• Baulänge: 375 mm
• Anschlüsse: Flansch PN 16 beidseitig
• Werkstoff Gehäuse: Stahl (P 235 GH)
• Material Kugel: Rostfreier Stahl (X5CrNi 18-10)
• Material Dichtungen: Polytetrafluorethylen (PTFE), Graphit
• Betätigungsart: Handhebel L-Form

Der Danfoss Kugelhahn Typ JIP 216.10 ist eine langlebige und wartungsfreie Absperrarmatur für anspruchsvolle Anwendungen in Fernwärme-, Kälte- und Heizungssystemen. Mit seiner Nennweite von DN 125, einem Kvs-Wert von 3700 m3/h und einem Nenndruck von PN 16 bietet er eine effiziente Lösung. Das robuste Stahlgehäuse und die hohe Temperaturbeständigkeit bis 180 °C stellen einen zuverlässigen Betrieb in geschlossenen Wasserkreisläufen sicher.

Produktspezifikation

• Hersteller-Artikelnummer: 065N1845
• Hersteller-Warengruppe: Komponenten (Fernwärme)
• Hersteller-Produktgruppe: Danfoss Fernwärme
• Hersteller-Modellnummer: JIP-FF, FB, Han
• Hersteller-Serie: Kugelhähne
• Ausführung: gerade
• Anschluss 1: Flansch
• Anschluss 2: Flansch
• Werkstoff des Gehäuses: Stahl
• Bedienung: Handrad
• Mit Thermometer: nein
• Mit Filter: nein
• Mit Dämmschale: nein
• Druckstufe Artikel: PN 16
• Mit Entleerungsventil: nein
• Druckstufe Flansch: PN 16
• Max. Druckunterschied bei 20 °C: 16
• Ventilwinkel: 0
• Gehäusekonstruktion: 1-teilig
• Volldurchgang: ja
• Mit Kupplungsanschluss 1: ja
• Mit Kupplungsanschluss 2: ja
• FM-Prüfung: nein
• UL-Prüfung: nein
• ULC-Qualitätskennzeichen: nein
• LPCB-Prüfung: nein
• Feuersicher: nein
• Material Spindel: rostfreier Stahl
• Mit Ablassmöglichkeit (Anschluss): nein
• Medizinisch sauber: nein
• Mediumtemperatur (Dauerbetrieb): 180
• Fettfrei: nein
• Mit Rückschlagklappe: nein
• Material Kugeldichtung: Polytetrafluorethylen (PTFE)
• Material Kugel: rostfreier Stahl
• Material primäre Spindeldichtung: Polytetrafluorethylen (PTFE)
• Material sekundäre Spindeldichtung: Polytetrafluorethylen (PTFE)
• VdS-geprüft: nein
• KIWA-Prüfsiegel: nein
• Typenzulassung nach BBR/EKS: nein
