Danfoss Kugelhahn Typ JIP 216.14 DN 150, Kvs 6100m3/h, PN 16, Anschweissende mit Flansch (AE - FL)

Danfoss Kugelhahn Typ JIP 216.14 DN 150, Kvs 6100m3/h, PN 16, Anschweissende mit Flansch (AE - FL)

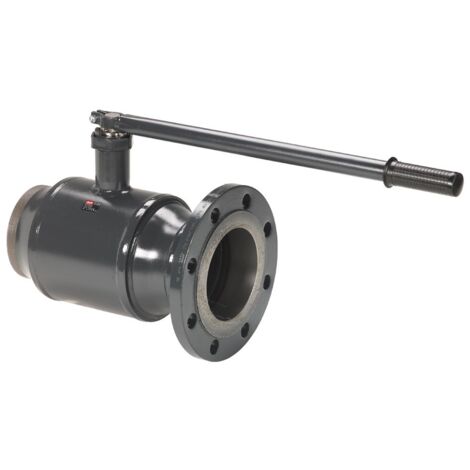

Der Danfoss Kugelhahn Typ JIP 216.14 ist eine robuste Absperrarmatur, die speziell für den Einsatz in Fernwärme- und Fernkältenetzen sowie geschlossenen Wasserkreisläufen konzipiert wurde. Mit einer Nennweite von DN 150, einem Kvs-Wert von 6100 m³/h und einem Nenndruck von PN 16 bietet dieser Kugelhahn eine zuverlässige Lösung für Heizungs-, Kälte- und Fernwärmesysteme. Die Ausführung mit Anschweißende und Flansch ermöglicht eine sichere Integration in bestehende Rohrleitungssysteme.

Welche Konstruktionsmerkmale zeichnen den Kugelhahn aus?

Der Danfoss Kugelhahn der Serie JIP 216.14 verfügt über ein vollverschweißtes Gehäuse und einen vollen Durchgang, was eine optimierte Medienführung sicherstellt. Die Konstruktion ist auf Langlebigkeit und Wartungsfreiheit ausgelegt. Die Kugel ist mit einem zylindrischen Kerneinsatz ausgestattet. Für die Abdichtung zur Atmosphäre kommen alterungsbeständige PTFE- und Graphitpackungen zum Einsatz, die eine optimale Dichtigkeit sicherstellen. Eine Schaltwellenverlängerung zur Isolierung ist gemäß EnEV integriert.

Welche Materialien werden verwendet?

Das Gehäuse und die Schweißenden des Kugelhahns bestehen aus Stahl (P 235 GH, ähnlich St. 37). Die Kugel ist aus rostfreiem Stahl (X5CrNi 18-10, ähnlich 1.4301) gefertigt, während die Schaltwelle ebenfalls aus rostfreiem Stahl (X10CrNiS 18-9, ähnlich 1.4305) besteht. Die Sitzringe sind aus kohlegefülltem Polytetrafluorethylen (PTFE) gefertigt. Die Dichtungen an der Schaltwelle bestehen aus PTFE und Graphit.

Welche Leistungsmerkmale bietet der Kugelhahn?

Dieser Kugelhahn ist für Medientemperaturen von 0 °C bis maximal 180 °C geeignet und kann Zirkulationswasser sowie glykolhaltiges Wasser mit bis zu 50 % Glykolanteil führen. Dank der optimierten Medienführung werden hohe kv-Werte erreicht, was zu niedrigeren Pumpenenergiekosten beitragen kann. Die Leckrate entspricht der Klasse A nach DIN EN 12266-1 in beide Richtungen. Jeder Kugelhahn wird einer Druck-, Funktions- und Dichtheitsprüfung nach EN 12266-1 P10, P11 + P12 sowie EN 12266-2 F20 unterzogen.

Technische Daten

• Nennweite: DN 150
• Kvs-Wert: 6100 m³/h
• Nenndruck: PN 16
• Baulänge: 380 mm
• Maximale Mediumtemperatur: 180 °C
• Anschlüsse: Anschweißende - Flansch
• Betätigungsart: Handhebel L-Form
• Werkstoff Gehäuse: Stahl
• Werkstoff Kugel: rostfreier Stahl
• Werkstoff Kugeldichtung: Polytetrafluorethylen (PTFE)

Der Danfoss Kugelhahn Typ JIP 216.14 ist eine wartungsfreie und energieeffiziente Absperrarmatur, die durch ihr vollverschweißtes Gehäuse und den vollen Durchgang überzeugt. Mit einer Nennweite von DN 150 und einem Kvs-Wert von 6100 m³/h ist er eine leistungsstarke Komponente für anspruchsvolle Heizungs-, Kälte- und Fernwärmesysteme, die eine zuverlässige und dichte Absperrung bei einem Nenndruck von PN 16 und Temperaturen bis 180 °C erfordert.

Produktspezifikation

• Hersteller-Artikelnummer: 065N1965
• Hersteller-Warengruppe: Komponenten (Fernwärme)
• Hersteller-Produktgruppe: Danfoss Fernwärme
• Hersteller-Modellnummer: JIP-FW, FB, Han
• Hersteller-Serie: Kugelhähne
• Ausführung: gerade
• Anschluss 1: Flansch
• Anschluss 2: Flansch
• Werkstoff des Gehäuses: Stahl
• Bedienung: Handrad
• Mit Thermometer: nein
• Mit Filter: nein
• Mit Dämmschale: nein
• Druckstufe Artikel: PN 16
• Mit Entleerungsventil: nein
• Druckstufe Flansch: PN 16
• Max. Druckunterschied bei 20 °C: 16
• Ventilwinkel: 0
• Gehäusekonstruktion: 1-teilig
• Volldurchgang: ja
• Mit Kupplungsanschluss 1: ja
• Mit Kupplungsanschluss 2: ja
• FM-Prüfung: nein
• UL-Prüfung: nein
• ULC-Qualitätskennzeichen: nein
• LPCB-Prüfung: nein
• Feuersicher: nein
• Material Spindel: rostfreier Stahl
• Mit Ablassmöglichkeit (Anschluss): nein
• Medizinisch sauber: nein
• Mediumtemperatur (Dauerbetrieb): 180
• Fettfrei: nein
• Mit Rückschlagklappe: nein
• Material Kugeldichtung: Polytetrafluorethylen (PTFE)
• Material Kugel: rostfreier Stahl
• Material primäre Spindeldichtung: Polytetrafluorethylen (PTFE)
• Material sekundäre Spindeldichtung: Polytetrafluorethylen (PTFE)
• VdS-geprüft: nein
• KIWA-Prüfsiegel: nein
• Typenzulassung nach BBR/EKS: nein
