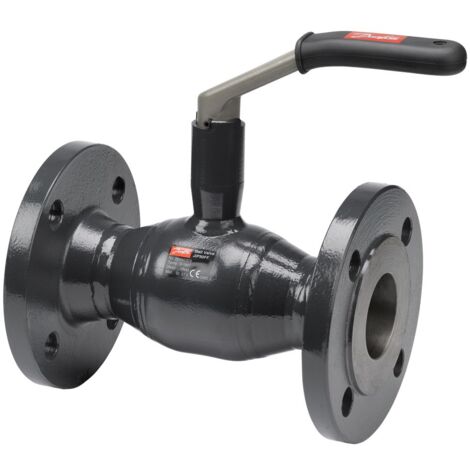

Danfoss Kugelhahn Typ JIP 225.10 DN 100, Kvs 2300m3/h, PN 25, mit Flansch beidseitig (FL - FL)

Danfoss Kugelhahn Typ JIP 225.10 DN 100, Kvs 2300m3/h, PN 25, mit Flansch beidseitig (FL - FL)

Der Danfoss Kugelhahn Typ JIP 225.10 ist eine robuste Absperrarmatur für den Einsatz in Fernwärme- und Fernkältenetzen sowie geschlossenen Wasserkreisläufen. Mit einer Nennweite von DN 100, einem Kvs-Wert von 2300 m3/h und einer Druckstufe von PN 25 bietet dieser Kugelhahn einen vollen Durchgang und beidseitige Flanschanschlüsse. Das vollverschweißte Gehäuse und die wartungsfreie Konstruktion stellen eine zuverlässige Funktion bei Medientemperaturen bis 180 °C sicher.

Welche Vorteile bietet der Danfoss JIP 225.10?

Der Danfoss Kugelhahn Typ JIP 225.10 zeichnet sich durch seine energieeffiziente Bauweise aus. Dank einer optimierten Medienführung werden hohe kv-Werte erreicht, was zu reduzierten Pumpenenergiekosten beiträgt. Die Konstruktion mit kohlefaserverstärktem Polytetrafluorethylen (PTFE) für die Kugel und Graphit für die Schaftdichtung sorgt für eine lange Lebensdauer und optimale Dichtigkeit. Das vollverschweißte Gehäuse macht den Kugelhahn zu einer wartungsfreien Lösung für anspruchsvolle Anwendungen.

Für welche Anwendungen ist der Kugelhahn geeignet?

Dieser Kugelhahn ist speziell für den Einsatz in Heizungs-, Kälte- und Fernwärmesystemen konzipiert. Er eignet sich ideal für zirkulierendes Wasser und glykolhaltiges Wasser mit einem Glykolanteil von bis zu 50 %. Die robuste Ausführung mit voller Durchgangsöffnung und die Beständigkeit gegenüber Medientemperaturen von 0 °C bis 180 °C ermöglichen einen flexiblen Einsatz in verschiedenen geschlossenen Wasserkreisläufen. Eine Schaltwellenverlängerung zur Isolierung gemäß EnEV ist integriert.

Welche Materialien und Dichtungen werden verwendet?

Das Gehäuse und die Schweißenden des Kugelhahns bestehen aus Stahl P 235 GH (ähnlich St. 37). Die Kugel ist aus rostfreiem Stahl X5CrNi 18-10 (ähnlich 1.4301) gefertigt, während die Schaltwelle aus rostfreiem Stahl X10CrNiS 18-9 (ähnlich 1.4305) besteht. Die Sitzringe sind aus kohlegefülltem Polytetrafluorethylen (PTFE) gefertigt. Die Abdichtung zur Atmosphäre erfolgt durch alterungsbeständige und wartungsfreie PTFE- und Graphitpackungen an der Schaltwelle, was eine dauerhafte Dichtigkeit sicherstellt.

Technische Daten

• Nennweite: DN 100
• Kvs-Wert: 2300 m3/h
• Nenndruck: PN 25
• Baulänge: 440 mm
• Medientemperatur: 0 °C bis 180 °C
• Anschlüsse: Flansch PN 25 - Flansch PN 25
• Betätigungsart: Handhebel L-Form
• Werkstoff Gehäuse: Stahl (P 235 GH)
• Werkstoff Kugel: rostfreier Stahl (X5CrNi 18-10)
• Werkstoff Kugeldichtung: Polytetrafluorethylen (PTFE)

Der Danfoss Kugelhahn Typ JIP 225.10 ist eine zuverlässige und energieeffiziente Absperrarmatur, die durch ihre robuste Bauweise und hochwertige Materialauswahl überzeugt. Mit einem vollen Durchgang, einer Nennweite von DN 100 und einer Druckstufe von PN 25 ist er optimal für anspruchsvolle Anwendungen in Fernwärme- und Kältesystemen geeignet und trägt zur Reduzierung der Betriebskosten bei.

Produktspezifikation

• Hersteller-Artikelnummer: 065N1940
• Hersteller-Warengruppe: Komponenten (Fernwärme)
• Hersteller-Produktgruppe: Danfoss Fernwärme
• Hersteller-Modellnummer: JIP-FF, FB, Han
• Hersteller-Serie: Kugelhähne
• Ausführung: gerade
• Anschluss 1: Flansch
• Anschluss 2: Flansch
• Werkstoff des Gehäuses: Stahl
• Bedienung: Handrad
• Mit Thermometer: nein
• Mit Filter: nein
• Mit Dämmschale: nein
• Druckstufe Artikel: PN 25
• Mit Entleerungsventil: nein
• Druckstufe Flansch: PN 25
• Max. Druckunterschied bei 20 °C: 25
• Ventilwinkel: 0
• Gehäusekonstruktion: 1-teilig
• Volldurchgang: ja
• Mit Kupplungsanschluss 1: ja
• Mit Kupplungsanschluss 2: ja
• FM-Prüfung: nein
• UL-Prüfung: nein
• ULC-Qualitätskennzeichen: nein
• LPCB-Prüfung: nein
• Feuersicher: nein
• Material Spindel: rostfreier Stahl
• Mit Ablassmöglichkeit (Anschluss): nein
• Medizinisch sauber: nein
• Mediumtemperatur (Dauerbetrieb): 180
• Fettfrei: nein
• Mit Rückschlagklappe: nein
• Material Kugeldichtung: Polytetrafluorethylen (PTFE)
• Material Kugel: rostfreier Stahl
• Material primäre Spindeldichtung: Polytetrafluorethylen (PTFE)
• Material sekundäre Spindeldichtung: Polytetrafluorethylen (PTFE)
• VdS-geprüft: nein
• KIWA-Prüfsiegel: nein
• Typenzulassung nach BBR/EKS: nein
