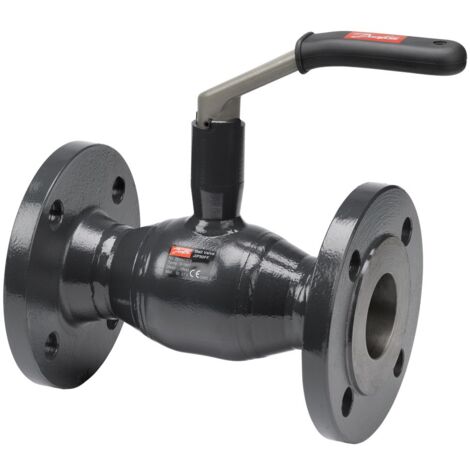

Danfoss Kugelhahn Typ JIP 225.10 DN 150, Kvs 6100m3/h, PN 25, mit Flansch beidseitig (FL - FL)

Danfoss Kugelhahn Typ JIP 225.10 DN 150, Kvs 6100m3/h, PN 25, mit Flansch beidseitig (FL - FL)

Der Danfoss Kugelhahn Typ JIP 225.10 DN 150 ist eine Absperrarmatur mit vollem Durchgang, die speziell für Fernwärme- und Fernkältenetze mit zirkulierendem Medium entwickelt wurde. Mit einem Kvs-Wert von 6100 m3/h und einem Nenndruck von PN 25 eignet sich dieser Kugelhahn für den Einsatz in geschlossenen Wasserkreisläufen bei Temperaturen bis maximal 180 °C. Die beidseitigen Flanschanschlüsse ermöglichen eine einfache Integration in bestehende Rohrleitungssysteme.

Welche Vorteile bietet der Danfoss JIP 225.10 Kugelhahn?

Der Kugelhahn zeichnet sich durch ein vollverschweißtes Gehäuse aus Stahl (Werkstoff P 235 GH) aus, das eine lange Lebensdauer und hohe Dichtigkeit sicherstellt. Die Kugel besteht aus rostfreiem Stahl (X5CrNi 18-10) und ist mit einem zylindrischen Kerneinsatz ausgestattet. Die Dichtungen aus kohlegefülltem Polytetrafluorethylen (PTFE) und Graphit an der Schaltwelle sind alterungsbeständig und wartungsfrei. Dank der optimierten Medienführung erreicht der Kugelhahn einen hohen Kvs-Wert, was zu geringeren Pumpenenergiekosten führt.

Für welche Anwendungen ist dieser Kugelhahn geeignet?

Dieser Kugelhahn ist speziell für Heizungs-, Kälte- und Fernwärmesysteme konzipiert. Er eignet sich für Zirkulationswasser und glykolhaltiges Wasser mit einem Glykolanteil von bis zu 50 %. Der Betriebstemperaturbereich liegt zwischen 0 °C und 180 °C, wobei die minimale Lager- und Transporttemperatur bei -40 °C liegt.

Welche Materialien und Konstruktionsmerkmale zeichnen das Produkt aus?

Der Kugelhahn besitzt ein vollverschweißtes Gehäuse aus Stahl (P 235 GH). Die Kugel besteht aus rostfreiem Stahl (X5CrNi 18-10) und die Schaltwelle aus rostfreiem Stahl (X10CrNiS 18-9). Die Sitzringe sind aus kohlegefülltem Polytetrafluorethylen (PTFE) gefertigt, während die Dichtungen an der Schaltwelle aus Polytetrafluorethylen (PTFE) und Graphit bestehen. Die Kugeln sind mit einem zylindrischen Kerneinsatz ausgestattet, und die Abdichtung zur Atmosphäre erfolgt durch alterungsbeständige und wartungsfreie Polytetrafluorethylen- und Graphitpackungen. Alle Danfoss Kugelhähne Typ JIP werden einer Druck-, Funktions- und Dichtheitsprüfung nach EN 12266-1 P10, P11 + P12 sowie EN 12266-2 F20 unterzogen und entsprechen der DGFL-Richtlinie 2014/68/EU Modul H1.

Technische Daten

• Nennweite: DN 150
• Kvs-Wert: 6100 m3/h
• Nenndruck: PN 25
• Maximale Mediumtemperatur: 180 °C
• Baulänge: 520 mm
• Anschlüsse: Flansch beidseitig PN 25
• Gehäusematerial: Stahl (P 235 GH)
• Kugelmaterial: Rostfreier Stahl (X5CrNi 18-10)
• Dichtungsmaterial: Polytetrafluorethylen (PTFE) / Graphit
• Betätigungsart: Handhebel L-Form

Der Danfoss Kugelhahn Typ JIP 225.10 bietet eine robuste und langlebige Lösung für den Einsatz in Fernwärme- und Fernkältesystemen. Mit seinem hohen Kvs-Wert und der wartungsfreien Konstruktion trägt er zur Energieeinsparung und Betriebssicherheit bei. Die Kombination aus hochwertigen Werkstoffen und geprüfter Dichtheit macht ihn zu einer zuverlässigen Absperrarmatur für anspruchsvolle Anwendungen.

Produktspezifikation

• Hersteller-Artikelnummer: 065N1951
• Hersteller-Warengruppe: Komponenten (Fernwärme)
• Hersteller-Produktgruppe: Danfoss Fernwärme
• Hersteller-Modellnummer: JIP-FF, FB, Han
• Hersteller-Serie: Kugelhähne
• Ausführung: gerade
• Anschluss 1: Flansch
• Anschluss 2: Flansch
• Werkstoff des Gehäuses: Stahl
• Bedienung: Handrad
• Mit Thermometer: nein
• Mit Filter: nein
• Mit Dämmschale: nein
• Druckstufe Artikel: PN 25
• Mit Entleerungsventil: nein
• Druckstufe Flansch: PN 25
• Max. Druckunterschied bei 20 °C: 25
• Ventilwinkel: 0
• Gehäusekonstruktion: 1-teilig
• Volldurchgang: ja
• Mit Kupplungsanschluss 1: ja
• Mit Kupplungsanschluss 2: ja
• FM-Prüfung: nein
• UL-Prüfung: nein
• ULC-Qualitätskennzeichen: nein
• LPCB-Prüfung: nein
• Feuersicher: nein
• Material Spindel: rostfreier Stahl
• Mit Ablassmöglichkeit (Anschluss): nein
• Medizinisch sauber: nein
• Mediumtemperatur (Dauerbetrieb): 180
• Fettfrei: nein
• Mit Rückschlagklappe: nein
• Material Kugeldichtung: Polytetrafluorethylen (PTFE)
• Material Kugel: rostfreier Stahl
• Material primäre Spindeldichtung: Polytetrafluorethylen (PTFE)
• Material sekundäre Spindeldichtung: Polytetrafluorethylen (PTFE)
• VdS-geprüft: nein
• KIWA-Prüfsiegel: nein
• Typenzulassung nach BBR/EKS: nein
