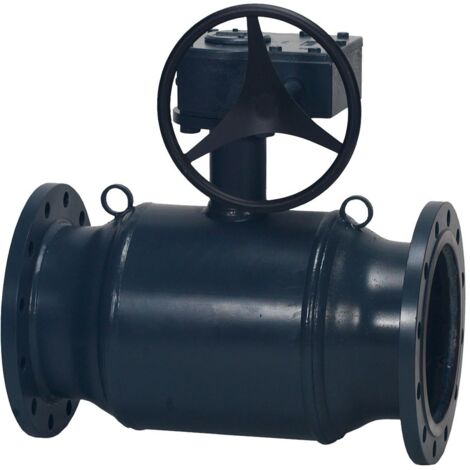

Danfoss Kugelhahn Typ JIP 225.10 G DN 200, Kvs 11000m3/h, PN 25, mit Flansch beidseitig (FL - FL)

Danfoss Kugelhahn Typ JIP 225.10 G DN 200, Kvs 11000m3/h, PN 25, mit Flansch beidseitig (FL - FL)

Der Danfoss Kugelhahn Typ JIP 225.10 G DN 200 ist eine Absperrarmatur mit vollem Durchgang, die speziell für Fernwärme- und Fernkältenetze mit zirkulierendem Medium konzipiert ist. Mit einem Kvs-Wert von 11000 m³/h und einem Nenndruck von PN 25 bietet dieser Kugelhahn eine robuste und energieeffiziente Lösung für geschlossene Wasserkreisläufe.

Welche Merkmale zeichnen den Danfoss Kugelhahn aus?

Dieser Kugelhahn der JIP-Reihe von Danfoss verfügt über ein vollverschweißtes Gehäuse und einen vollen Durchgang, was ihn zu einer optimalen Lösung für geschlossene Wasserkreisläufe macht. Dank einer optimierten Medienführung erreicht der Kugelhahn hohe kv-Werte, was zu niedrigeren Pumpenenergiekosten beiträgt. Eine Schaltwellenverlängerung zur Isolierung ist gemäß EnEV integriert.

Wie wird die Dichtigkeit und Langlebigkeit sichergestellt?

Die Konstruktion des Kugelhahns ist auf eine lange Lebensdauer und optimale Dichtigkeit ausgelegt. Die Kugel ist mit einem zylindrischen Kerneinsatz ausgestattet und besteht aus rostfreiem Stahl (X5CrNi 18-10). Die Abdichtung zur Atmosphäre erfolgt durch alterungsbeständige und wartungsfreie Packungen aus Polytetrafluorethylen (PTFE) und Graphit. Die Sitzringe bestehen aus kohlegefülltem Polytetrafluorethylen (PTFE). Der Kugelhahn ist zudem wartungsfrei.

Für welche Anwendungen ist der Kugelhahn geeignet?

Der Danfoss Kugelhahn Typ JIP 225.10 G ist für den Einsatz in Heizungs-, Kälte- und Fernwärmesystemen vorgesehen. Er eignet sich für Medien wie Zirkulationswasser und glykolhaltiges Wasser mit bis zu 50 % Glykolanteil. Die maximale Mediumtemperatur beträgt 180 °C. Mit einer Nennweite von DN 200 und Flanschanschlüssen PN 25 beidseitig lässt er sich flexibel in entsprechende Rohrleitungssysteme integrieren.

Welche Normen und Prüfungen erfüllt der Kugelhahn?

Alle Danfoss Kugelhähne der Typenreihe JIP werden einer umfassenden Druck-, Funktions- und Dichtheitsprüfung nach den Normen EN 12266-1 (P10, P11, P12) und EN 12266-2 (F20) unterzogen. Die Leckrate entspricht der Klasse A nach DIN EN 12266-1 in beide Richtungen. Der Hersteller Danfoss A/S ist nach ISO 9001, EN/ISO 14001 und EN/ISO 45001 zertifiziert. Zudem erfüllt der Kugelhahn die Anforderungen der DGFL-Richtlinie 2014/68/EU Modul H1.

Technische Daten

• Typ: JIP 225.10 G
• Nennweite: DN 200
• Kvs-Wert: 11000 m³/h
• Nenndruck: PN 25
• Baulänge: 635 mm
• Maximale Mediumtemperatur: 180 °C
• Anschlüsse: Flansch beidseitig (PN 25)
• Werkstoff Gehäuse: Stahl P 235 GH
• Werkstoff Kugel: Rostfreier Stahl X5CrNi 18-10
• Betätigungsart: S-Getriebe / Handrad

Der Danfoss Kugelhahn Typ JIP 225.10 G DN 200 ist eine leistungsstarke und langlebige Absperrarmatur für anspruchsvolle Heizungs-, Kälte- und Fernwärmesysteme. Mit einem Kvs-Wert von 11000 m³/h, einem Nenndruck von PN 25 und einer maximalen Mediumtemperatur von 180 °C bietet er eine effiziente und sichere Lösung für geschlossene Wasserkreisläufe.

Produktspezifikation

• Hersteller-Artikelnummer: 065N1356
• Hersteller-Warengruppe: Komponenten (Fernwärme)
• Hersteller-Produktgruppe: Danfoss Fernwärme
• Hersteller-Modellnummer: JIP-FF, FB, Sch
• Hersteller-Serie: Kugelhähne
• Ausführung: gerade
• Anschluss 1: Flansch
• Anschluss 2: Flansch
• Werkstoff des Gehäuses: Stahl
• Bedienung: Schneckenkasten
• Mit Thermometer: nein
• Mit Filter: nein
• Mit Dämmschale: nein
• Druckstufe Artikel: PN 25
• Mit Entleerungsventil: nein
• Druckstufe Flansch: PN 25
• Max. Druckunterschied bei 20 °C: 25
• Ventilwinkel: 0
• Gehäusekonstruktion: 1-teilig
• Volldurchgang: ja
• Mit Kupplungsanschluss 1: ja
• Mit Kupplungsanschluss 2: ja
• FM-Prüfung: nein
• UL-Prüfung: nein
• ULC-Qualitätskennzeichen: nein
• LPCB-Prüfung: nein
• Feuersicher: nein
• Material Spindel: rostfreier Stahl
• Mit Ablassmöglichkeit (Anschluss): nein
• Medizinisch sauber: nein
• Mediumtemperatur (Dauerbetrieb): 180
• Fettfrei: nein
• Mit Rückschlagklappe: nein
• Material Kugeldichtung: Polytetrafluorethylen (PTFE)
• Material Kugel: rostfreier Stahl
• Material primäre Spindeldichtung: Polytetrafluorethylen (PTFE)
• Material sekundäre Spindeldichtung: Polytetrafluorethylen (PTFE)
• VdS-geprüft: nein
• KIWA-Prüfsiegel: nein
• Typenzulassung nach BBR/EKS: nein
