Danfoss Kugelhahn Typ JIP 225.12 DN 65, Kvs 8,0m3/h, PN 25, Anschweissende beidseitig (AE-AE)

Danfoss Kugelhahn Typ JIP 225.12 DN 65, Kvs 8,0m3/h, PN 25, Anschweissende beidseitig (AE-AE)

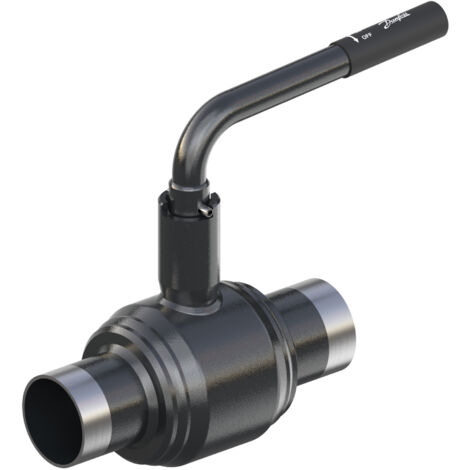

Der Danfoss Kugelhahn Typ JIP 225.12 DN 65 ist eine robuste Absperrarmatur, die speziell für den Einsatz in Fernwärme- und Fernkältenetzen sowie geschlossenen Wasserkreisläufen konzipiert wurde. Mit einem vollverschweißten Gehäuse, einer Nennweite von DN 65 und einem Kvs-Wert von 820 m3/h ist dieser Kugelhahn für hohe Anforderungen ausgelegt. Er ist für einen Nenndruck von PN 25 geeignet und hält Medientemperaturen von bis zu 180 °C stand. Die beidseitigen Anschweißenden ermöglichen eine sichere und dauerhafte Installation in gerader Ausführung.

Wofür ist der Danfoss Kugelhahn Typ JIP 225.12 konzipiert?

Der Danfoss Kugelhahn Typ JIP 225.12 ist eine Absperrarmatur mit vollem Durchgang, die für den Einsatz in Heizungs-, Kälte- und Fernwärmesystemen mit zirkulierendem Medium entwickelt wurde. Sein vollverschweißtes Gehäuse macht ihn zu einer zuverlässigen Lösung für geschlossene Wasserkreisläufe. Der Kugelhahn ist wartungsfrei und verfügt über eine Schaltwellenverlängerung zur Isolierung gemäß EnEV, was die Energieeffizienz des Gesamtsystems unterstützt.

Welche Vorteile bietet die Konstruktion des Kugelhahns?

Die Konstruktion des Danfoss Kugelhahns Typ JIP 225.12 ist auf Energieeffizienz und Langlebigkeit ausgelegt. Dank optimierter Medienführung erreichen die Kugelhähne hohe Kv-Werte, was zu niedrigeren Pumpenenergiekosten beitragen kann. Eine lange Lebensdauer und optimale Dichtigkeit werden durch die Konstruktion und den Werkstoff der Kugel (kohlefaserverstärktes PTFE) sowie der Schaftdichtung (Graphit) sichergestellt. Die Abdichtung zur Atmosphäre erfolgt durch alterungsbeständige und wartungsfreie PTFE- und Graphitpackungen.

Welche Materialien kommen zum Einsatz?

Für das Gehäuse und die Schweißenden des Kugelhahns wird P 235 GH (ähnlich St. 37) verwendet. Die Kugel besteht aus X5CrNi 18-10 nach EN 10088 (ähnlich 1.4301), einem rostfreien Stahl. Die Schaltwelle ist aus X10CrNiS 18-9 nach EN 10088 (ähnlich 1.4305), ebenfalls ein rostfreier Stahl, gefertigt. Die Sitzringe bestehen aus kohlegefülltem PTFE, während die Dichtungen an der Schaltwelle aus PTFE und Graphit gefertigt sind.

Technische Daten

• Nennweite: DN 65
• Kvs Wert: 820 m3/h
• Nenndruck: PN 25
• Baulänge: 280 mm
• Maximale Medientemperatur: 180 °C
• Medien: Zirkulationswasser/glykolhaltiges Wasser mit bis zu 50 % Glykolanteil
• Betätigungsart: Handhebel L-Form
• Anschlüsse: Anschweißende - Anschweißende
• Werkstoff Gehäuse: Stahl
• Volldurchgang: Ja

Der Danfoss Kugelhahn Typ JIP 225.12 DN 65 bietet eine zuverlässige und energieeffiziente Lösung für anspruchsvolle Anwendungen in Heizungs-, Kälte- und Fernwärmesystemen. Seine robuste Bauweise, der hohe Kvs-Wert von 820 m3/h und die Beständigkeit gegenüber Medientemperaturen bis 180 °C bei einem Nenndruck von PN 25 stellen eine lange Lebensdauer und einen effizienten Betrieb sicher.

Produktspezifikation

• Hersteller-Artikelnummer: 065N1130
• Hersteller-Warengruppe: Komponenten (Fernwärme)
• Hersteller-Produktgruppe: Danfoss Fernwärme
• Hersteller-Modellnummer: JIP-WW, FB, Han
• Hersteller-Serie: Kugelhähne
• Ausführung: gerade
• Werkstoff des Gehäuses: Stahl
• Bedienung: Handrad
• Mit Thermometer: nein
• Mit Filter: nein
• Mit Dämmschale: nein
• Druckstufe Artikel: PN 25
• Mit Entleerungsventil: nein
• Druckstufe Flansch: PN 25
• Max. Druckunterschied bei 20 °C: 25
• Ventilwinkel: 0
• Gehäusekonstruktion: 1-teilig
• Volldurchgang: ja
• Mit Kupplungsanschluss 1: ja
• Mit Kupplungsanschluss 2: ja
• FM-Prüfung: nein
• UL-Prüfung: nein
• ULC-Qualitätskennzeichen: nein
• LPCB-Prüfung: nein
• Feuersicher: nein
• Material Spindel: rostfreier Stahl
• Mit Ablassmöglichkeit (Anschluss): nein
• Medizinisch sauber: nein
• Mediumtemperatur (Dauerbetrieb): 180
• Fettfrei: nein
• Mit Rückschlagklappe: nein
• Material Kugeldichtung: Polytetrafluorethylen (PTFE)
• Material Kugel: rostfreier Stahl
• Material primäre Spindeldichtung: Polytetrafluorethylen (PTFE)
• Material sekundäre Spindeldichtung: Polytetrafluorethylen (PTFE)
• VdS-geprüft: nein
• KIWA-Prüfsiegel: nein
• Typenzulassung nach BBR/EKS: nein
