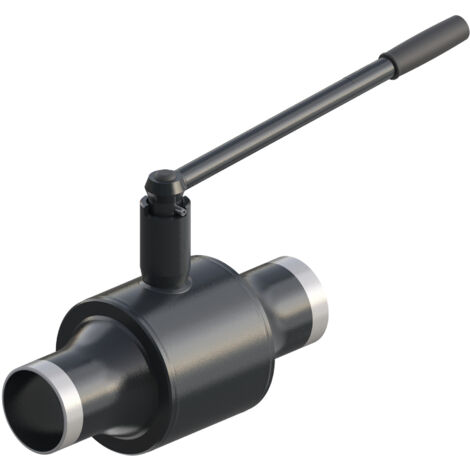

Danfoss Kugelhahn Typ JIP 225.12 DN 80, Kvs 1100m3/h, PN 25, Anschweissende beidseitig (AE-AE)

Danfoss Kugelhahn Typ JIP 225.12 DN 80, Kvs 1100m3/h, PN 25, Anschweissende beidseitig (AE-AE)

Der Danfoss Kugelhahn Typ JIP 225.12 mit einer Nennweite von DN 80, einem Kvs-Wert von 1100 m3/h und einem Nenndruck von PN 25 ist eine Absperrarmatur für Heizungs-, Kälte- und Fernwärmesysteme. Das vollverschweißte Gehäuse und der volle Durchgang machen ihn besonders geeignet für geschlossene Wasserkreisläufe mit zirkulierendem Medium. Die beidseitigen Anschweißenden (AE-AE) ermöglichen eine sichere Installation.

Welche Einsatzbereiche und Medien sind für den Danfoss Kugelhahn Typ JIP 225.12 geeignet?

Dieser Kugelhahn ist für Fernwärme- und Fernkältenetze konzipiert und eignet sich für den Einsatz mit Zirkulationswasser sowie glykolhaltigem Wasser mit bis zu 50 % Glykolanteil. Die maximale Betriebstemperatur liegt bei 180 °C. Die Armatur ist für den Dauerbetrieb ausgelegt, wobei die Mindestlager- und Transporttemperatur minus 40 °C beträgt.

Wie ist die Konstruktion und das Material des Kugelhahns gestaltet?

Der Danfoss Kugelhahn verfügt über ein vollverschweißtes Gehäuse und einen vollen Durchgang, was zu einer optimierten Medienführung beiträgt. Das Gehäuse und die Anschweißenden bestehen aus Stahl (P 235 GH, ähnlich St. 37). Die Kugel ist aus rostfreiem Stahl (X5CrNi 18-10 nach EN 10088, ähnlich 1.4301) gefertigt, während die Schaltwelle aus X10CrNiS 18-9 (ähnlich 1.4305) besteht. Die Sitzringe sind aus kohlegefülltem Polytetrafluorethylen (PTFE) und die Dichtungen an der Schaltwelle aus PTFE und Graphit gefertigt. Eine Schaltwellenverlängerung dient der Isolierung gemäß EnEV. Die Abdichtung zur Atmosphäre erfolgt durch alterungsbeständige und wartungsfreie PTFE- und Graphitpackungen.

Welche technischen Merkmale und Prüfungen zeichnen den Kugelhahn aus?

Der Kugelhahn weist eine Baulänge von 360 mm auf und ist für einen Nenndruck von PN 25 ausgelegt. Er bietet eine Leckrate A gemäß DIN EN 12266-1 in beide Richtungen. Die Armatur ist wartungsfrei. Alle Danfoss Kugelhähne werden einer umfassenden Druck-, Funktions- und Dichtheitsprüfung nach EN 12266-1 (P10, P11, P12) und EN 12266-2 (F20) unterzogen. Danfoss A/S erfüllt die Anforderungen der ISO 9001 sowie der EN/ISO 14001 und EN/ISO 45001. Dank optimierter Medienführung weisen die Kugelhähne hohe kv-Werte auf, was zu niedrigeren Pumpenenergiekosten führen kann.

Wie erfolgt die Bedienung des Kugelhahns?

Die Betätigung des Kugelhahns erfolgt über einen Handhebel in L-Form, der eine einfache und sichere Handhabung ermöglicht.

Technische Daten

• Nennweite: DN 80
• Kvs-Wert: 1100 m3/h
• Nenndruck: PN 25
• Baulänge: 360 mm
• Maximale Betriebstemperatur: 180 °C
• Betätigungsart: Handhebel L-Form
• Werkstoff Gehäuse: Stahl (P 235 GH)
• Werkstoff Kugel: Rostfreier Stahl (X5CrNi 18-10)
• Werkstoff Kugeldichtung: Polytetrafluorethylen (PTFE)
• Leckrate: A (DIN EN 12266-1)

Der Danfoss Kugelhahn Typ JIP 225.12 bietet mit seinem vollverschweißten Gehäuse, dem hohen Kvs-Wert von 1100 m3/h und der Auslegung für einen Nenndruck von PN 25 eine zuverlässige und langlebige Lösung für Fernwärme- und Fernkältesysteme. Die wartungsfreie Konstruktion und die geprüfte Dichtigkeit bei Temperaturen bis 180 °C stellen eine effiziente Komponente für geschlossene Wasserkreisläufe dar.

Produktspezifikation

• Hersteller-Artikelnummer: 065N1135
• Hersteller-Warengruppe: Komponenten (Fernwärme)
• Hersteller-Produktgruppe: Danfoss Fernwärme
• Hersteller-Modellnummer: JIP-WW, FB, Han
• Hersteller-Serie: Kugelhähne
• Ausführung: gerade
• Werkstoff des Gehäuses: Stahl
• Bedienung: Handrad
• Mit Thermometer: nein
• Mit Filter: nein
• Mit Dämmschale: nein
• Druckstufe Artikel: PN 25
• Mit Entleerungsventil: nein
• Druckstufe Flansch: PN 25
• Max. Druckunterschied bei 20 °C: 25
• Ventilwinkel: 0
• Gehäusekonstruktion: 1-teilig
• Volldurchgang: ja
• Mit Kupplungsanschluss 1: ja
• Mit Kupplungsanschluss 2: ja
• FM-Prüfung: nein
• UL-Prüfung: nein
• ULC-Qualitätskennzeichen: nein
• LPCB-Prüfung: nein
• Feuersicher: nein
• Material Spindel: rostfreier Stahl
• Mit Ablassmöglichkeit (Anschluss): nein
• Medizinisch sauber: nein
• Mediumtemperatur (Dauerbetrieb): 180
• Fettfrei: nein
• Mit Rückschlagklappe: nein
• Material Kugeldichtung: Polytetrafluorethylen (PTFE)
• Material Kugel: rostfreier Stahl
• Material primäre Spindeldichtung: Polytetrafluorethylen (PTFE)
• Material sekundäre Spindeldichtung: Polytetrafluorethylen (PTFE)
• VdS-geprüft: nein
• KIWA-Prüfsiegel: nein
• Typenzulassung nach BBR/EKS: nein
