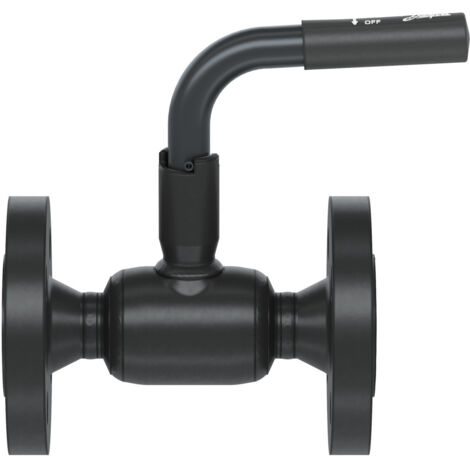

Danfoss Kugelhahn Typ JIP 240.10 DN 20, Kvs 50m3/h, PN 40, mit Flansch beidseitig (FL - FL)

Danfoss Kugelhahn Typ JIP 240.10 DN 20, Kvs 50m3/h, PN 40, mit Flansch beidseitig (FL - FL)

Der Danfoss Kugelhahn Typ JIP 240.10 DN 20 mit einem Kvs-Wert von 50 m³/h und einer Druckstufe von PN 40 ist eine robuste Absperrarmatur für Heizungs-, Kälte- und Fernwärmesysteme. Das vollverschweißte Gehäuse und der volle Durchgang machen ihn besonders geeignet für geschlossene Wasserkreisläufe mit zirkulierendem Medium, wie Zirkulationswasser oder glykolhaltiges Wasser mit bis zu 50 % Glykolanteil. Die Armatur ist für Temperaturen bis maximal 180 °C ausgelegt und bietet eine langlebige, wartungsfreie Lösung mit optimierter Medienführung.

Für welche Anwendungen ist der Danfoss Kugelhahn Typ JIP 240.10 geeignet?

Der Danfoss Kugelhahn Typ JIP 240.10 ist primär für den Einsatz in Fernwärme- und Fernkältenetzen konzipiert. Er eignet sich für Heizungs-, Kälte- und Fernwärmesysteme mit zirkulierendem Medium, insbesondere für geschlossene Wasserkreisläufe. Die Armatur ist kompatibel mit Zirkulationswasser und glykolhaltigem Wasser mit bis zu 50 % Glykolanteil und kann in einem Temperaturbereich von 0 °C bis 180 °C eingesetzt werden.

Welche Vorteile bietet die Konstruktion des Kugelhahns?

Die optimierte Medienführung des Danfoss Kugelhahns sorgt für hohe kv-Werte, was zu einer Reduzierung der Pumpenenergiekosten beiträgt. Eine lange Lebensdauer und zuverlässige Dichtigkeit werden durch die spezielle Konstruktion und die Materialwahl der Kugel (kohlefaserverstärktes PTFE) sowie der Schaltwellendichtung (Graphit) sichergestellt. Die Kugelhähne sind zudem wartungsfrei und verfügen über eine Schaltwellenverlängerung zur Isolierung gemäß EnEV. Die Abdichtung zur Atmosphäre erfolgt durch alterungsbeständige PTFE- und Graphitpackungen.

Aus welchen Materialien besteht der Danfoss Kugelhahn Typ JIP 240.10?

Das Gehäuse und die Schweißenden des Kugelhahns bestehen aus P 235 GH (ähnlich St. 37). Die Kugel ist aus X5CrNi 18-10 nach EN 10088 (ähnlich 1.4301) gefertigt, während die Schaltwelle aus X10CrNiS 18-9 nach EN 10088 (ähnlich 1.4305) besteht. Für die Sitzringe kommt kohlegefülltes Polytetrafluorethylen (PTFE) zum Einsatz. Die Dichtungen an der Schaltwelle sind aus PTFE und Graphit gefertigt.

Wie wird die Qualität und Sicherheit des Kugelhahns sichergestellt?

Alle Danfoss Kugelhähne Typ JIP werden einer umfassenden Druck-, Funktions- und Dichtheitsprüfung nach den Normen EN 12266-1 (P10, P11, P12) und EN 12266-2 (F20) unterzogen. Die Armaturen erfüllen die Anforderungen der DGFL-Richtlinie 2014/68/EU Modul H1.

Technische Daten

• Nennweite: DN 20
• Kvs-Wert: 50 m³/h
• Nenndruck: PN 40
• Maximale Mediumtemperatur: 180 °C
• Baulänge: 150 mm
• Anschlüsse: Flansch beidseitig PN 40
• Gehäusematerial: Stahl (P 235 GH)
• Kugelmaterial: Rostfreier Stahl (X5CrNi 18-10)
• Dichtungsmaterial: Kohlegefülltes PTFE, PTFE und Graphit
• Betätigungsart: Handhebel L-Form
• Volldurchgang: Ja

Der Danfoss Kugelhahn Typ JIP 240.10 bietet eine robuste und langlebige Absperrlösung für anspruchsvolle Heizungs-, Kälte- und Fernwärmeanwendungen. Mit einem Kvs-Wert von 50 m³/h, einem Nenndruck von PN 40 und einer maximalen Betriebstemperatur von 180 °C erfüllt er hohe Anforderungen an Leistung und Dichtigkeit bei gleichzeitig wartungsfreiem Betrieb.

Produktspezifikation

• Hersteller-Artikelnummer: 065N1305
• Hersteller-Warengruppe: Komponenten (Fernwärme)
• Hersteller-Produktgruppe: Danfoss Fernwärme
• Hersteller-Modellnummer: JIP-FF, FB, Han
• Hersteller-Serie: Kugelhähne
• Ausführung: gerade
• Anschluss 1: Flansch
• Anschluss 2: Flansch
• Werkstoff des Gehäuses: Stahl
• Bedienung: Handrad
• Mit Thermometer: nein
• Mit Filter: nein
• Mit Dämmschale: nein
• Druckstufe Artikel: PN 40
• Mit Entleerungsventil: nein
• Druckstufe Flansch: PN 40
• Max. Druckunterschied bei 20 °C: 40
• Ventilwinkel: 0
• Gehäusekonstruktion: 1-teilig
• Volldurchgang: ja
• Mit Kupplungsanschluss 1: ja
• Mit Kupplungsanschluss 2: ja
• FM-Prüfung: nein
• UL-Prüfung: nein
• ULC-Qualitätskennzeichen: nein
• LPCB-Prüfung: nein
• Feuersicher: nein
• Material Spindel: rostfreier Stahl
• Mit Ablassmöglichkeit (Anschluss): nein
• Medizinisch sauber: nein
• Mediumtemperatur (Dauerbetrieb): 180
• Fettfrei: nein
• Mit Rückschlagklappe: nein
• Material Kugeldichtung: Polytetrafluorethylen (PTFE)
• Material Kugel: rostfreier Stahl
• Material primäre Spindeldichtung: Polytetrafluorethylen (PTFE)
• Material sekundäre Spindeldichtung: Polytetrafluorethylen (PTFE)
• VdS-geprüft: nein
• KIWA-Prüfsiegel: nein
• Typenzulassung nach BBR/EKS: nein
