Danfoss Kugelhahn Typ JIP 240.10 DN 50, Kvs 3,5m3/h, PN 40, mit Flansch beidseitig (FL - FL)

Danfoss Kugelhahn Typ JIP 240.10 DN 50, Kvs 3,5m3/h, PN 40, mit Flansch beidseitig (FL - FL)

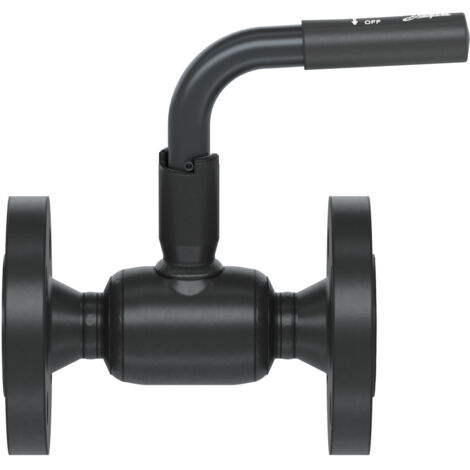

Der Danfoss Kugelhahn Typ JIP 240.10 DN 50 ist eine robuste Absperrarmatur mit vollem Durchgang, konzipiert für den Einsatz in Fernwärme-, Heizungs- und Kältesystemen. Mit einer Nennweite von DN 50, einem Kvs-Wert von 395 m³/h und einer Druckstufe von PN 40 bietet dieser Kugelhahn eine zuverlässige Lösung für zirkulierende Medien. Die beidseitigen Flanschanschlüsse ermöglichen eine sichere Integration in bestehende Rohrleitungssysteme.

Welche Vorteile bietet der Danfoss Kugelhahn JIP 240.10?

Der Kugelhahn zeichnet sich durch eine optimierte Medienführung aus, die zu hohen Kv-Werten führt und somit die Pumpenenergiekosten reduziert. Eine lange Lebensdauer und optimale Dichtigkeit werden durch die Konstruktion und die verwendeten Werkstoffe der Kugel (rostfreier Stahl) und der Schaftdichtung (Graphit) sichergestellt. Das vollverschweißte Gehäuse und die alterungsbeständigen Polytetrafluorethylen (PTFE)- und Graphitpackungen tragen zur Wartungsfreiheit des Kugelhahns bei.

Für welche Anwendungen ist der Kugelhahn geeignet?

Der Danfoss Kugelhahn Typ JIP 240.10 ist primär für Heizungs-, Kälte- und Fernwärmesysteme ausgelegt. Er eignet sich für den Transport von Zirkulationswasser und glykolhaltigem Wasser mit einem Glykolanteil von bis zu 50 %. Die maximale Medientemperatur beträgt 180 °C, was den Einsatz in anspruchsvollen Umgebungen ermöglicht.

Wie ist der Kugelhahn konstruiert und welche Materialien werden verwendet?

Das Gehäuse und die Schweißenden des Kugelhahns bestehen aus P 235 GH (ähnlich St. 37), einem robusten Stahlwerkstoff. Die Kugel ist aus X5CrNi 18-10 (ähnlich 1.4301) gefertigt, einem rostfreien Stahl, der für seine Korrosionsbeständigkeit bekannt ist. Die Schaltwelle besteht aus X10CrNiS 18-9 (ähnlich 1.4305). Für die Sitzringe wird kohlegefülltes Polytetrafluorethylen (PTFE) verwendet, während die Dichtungen an der Schaltwelle aus Polytetrafluorethylen (PTFE) und Graphit bestehen, um eine dauerhafte Abdichtung zur Atmosphäre sicherzustellen. Der Kugelhahn verfügt über ein vollverschweißtes Gehäuse und einen vollen Durchgang, was den Strömungswiderstand minimiert. Eine Schaltwellenverlängerung ist zur Isolierung gemäß EnEV integriert. Die Bedienung erfolgt über einen Handhebel in L-Form.

Welche Prüfungen und Zertifizierungen liegen vor?

Alle Danfoss Kugelhähne Typ JIP werden einer 100 % Endprüfung unterzogen, die Druck-, Funktions- und Dichtheitsprüfungen nach EN 12266-1 (P10, P11, P12) und EN 12266-2 (F20) umfasst. Zudem entsprechen sie der DGFL-Richtlinie 2014/68/EU Modul H1. Danfoss ist nach ISO 9001 sowie nach EN/ISO 14001 und EN/ISO 45001 zertifiziert.

Technische Daten

• Nennweite: DN 50
• Kvs-Wert: 395 m³/h
• Nenndruck: PN 40
• Maximale Mediumtemperatur: 180 °C
• Baulänge: 230 mm
• Anschlüsse: Flansch PN 40 - Flansch PN 40
• Betätigungsart: Handhebel L-Form
• Werkstoff Gehäuse: Stahl (P 235 GH)
• Werkstoff Kugel: Rostfreier Stahl (X5CrNi 18-10)
• Werkstoff Kugeldichtung: Polytetrafluorethylen (PTFE)

Der Danfoss Kugelhahn Typ JIP 240.10 bietet als Absperrarmatur eine zuverlässige und wartungsfreie Lösung für Heizungs-, Kälte- und Fernwärmesysteme. Mit seiner robusten Stahlkonstruktion, der Nennweite DN 50 und einem Kvs-Wert von 395 m³/h ist er für anspruchsvolle Anwendungen mit Medientemperaturen bis 180 °C ausgelegt und trägt zur Energieeffizienz der Anlagen bei.

Produktspezifikation

• Hersteller-Artikelnummer: 065N1325
• Hersteller-Warengruppe: Komponenten (Fernwärme)
• Hersteller-Produktgruppe: Danfoss Fernwärme
• Hersteller-Modellnummer: JIP-FF, FB, Han
• Hersteller-Serie: Kugelhähne
• Ausführung: gerade
• Anschluss 1: Flansch
• Anschluss 2: Flansch
• Werkstoff des Gehäuses: Stahl
• Bedienung: Handrad
• Mit Thermometer: nein
• Mit Filter: nein
• Mit Dämmschale: nein
• Druckstufe Artikel: PN 40
• Mit Entleerungsventil: nein
• Druckstufe Flansch: PN 40
• Max. Druckunterschied bei 20 °C: 40
• Ventilwinkel: 0
• Gehäusekonstruktion: 1-teilig
• Volldurchgang: ja
• Mit Kupplungsanschluss 1: ja
• Mit Kupplungsanschluss 2: ja
• FM-Prüfung: nein
• UL-Prüfung: nein
• ULC-Qualitätskennzeichen: nein
• LPCB-Prüfung: nein
• Feuersicher: nein
• Material Spindel: rostfreier Stahl
• Mit Ablassmöglichkeit (Anschluss): nein
• Medizinisch sauber: nein
• Mediumtemperatur (Dauerbetrieb): 180
• Fettfrei: nein
• Mit Rückschlagklappe: nein
• Material Kugeldichtung: Polytetrafluorethylen (PTFE)
• Material Kugel: rostfreier Stahl
• Material primäre Spindeldichtung: Polytetrafluorethylen (PTFE)
• Material sekundäre Spindeldichtung: Polytetrafluorethylen (PTFE)
• VdS-geprüft: nein
• KIWA-Prüfsiegel: nein
• Typenzulassung nach BBR/EKS: nein
