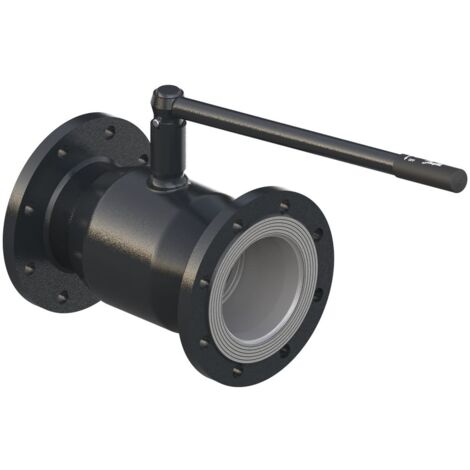

Danfoss Kugelhahn Typ JIP 116.10 DN 150, Kvs 1900m3/h, PN 16, mit Flansch beidseitig (FL - FL)

Danfoss Kugelhahn Typ JIP 116.10 DN 150, Kvs 1900m3/h, PN 16, mit Flansch beidseitig (FL - FL)

Der Danfoss Kugelhahn Typ JIP 116.10 mit einer Nennweite von DN 150 und einem Kvs-Wert von 1900 m3/h ist speziell für den Einsatz in Heizungs-, Kälte- und Fernwärmesystemen konzipiert. Dieses vollverschweißte, wartungsfreie Ventil ist für einen Nenndruck von PN 16 ausgelegt und eignet sich für Temperaturen bis maximal 180 °C. Die beidseitigen Flanschanschlüsse ermöglichen eine zuverlässige Integration in Rohrleitungssysteme.

Wie ist der Kugelhahn konstruiert und welche Materialien werden verwendet?

Der Danfoss Kugelhahn Typ JIP 116.10 verfügt über ein vollverschweißtes Gehäuse, das eine hohe Dichtheit und Langlebigkeit sicherstellt. Die Konstruktion ist wartungsfrei und bietet einen reduzierten Durchgang. Eine Schaltwellenverlängerung ist zur Isolierung gemäß EnEV integriert. Das Gehäuse und die Schweißenden bestehen aus P 235 GH (ähnlich St. 37). Die Kugel ist mit einem zylindrischen Kerneinsatz ausgestattet und aus X5CrNi 18-10 Edelstahl (ähnlich 1.4301) gefertigt. Die Schaltwelle besteht aus X10CrNiS 18-9 Edelstahl (ähnlich 1.4305). Die Sitzringe sind aus kohlegefülltem Polytetrafluorethylen (PTFE) und die Abdichtung zur Atmosphäre an der Schaltwelle erfolgt durch alterungsbeständige PTFE- und Graphitpackungen.

Welche Prüfungen durchläuft der Kugelhahn?

Alle Danfoss Kugelhähne der Serie JIP werden einer umfassenden Druck-, Funktions- und Dichtheitsprüfung unterzogen. Diese Prüfungen erfolgen nach den Normen EN 12266-1 P10, P11 und P12 sowie EN 12266-2 F20. Dies stellt die Zuverlässigkeit und Dichtheit des Ventils im Betrieb sicher.

Wie erfolgt die Betätigung und welche Anschlussarten sind vorhanden?

Die Betätigung des Kugelhahns erfolgt über einen L-förmigen Handhebel. Die Anschlüsse sind beidseitig als Flansch PN 16 ausgeführt, was eine gerade Ausführung des Ventils ermöglicht. Die Baulänge beträgt 350 mm.

Welche Einsatzbereiche sind typisch für den Danfoss Kugelhahn Typ JIP 116.10?

Der Kugelhahn ist speziell für Heizungs-, Kälte- und Fernwärmesysteme geeignet. Durch seine robuste Bauweise und die verwendeten Materialien ist er für den Einsatz in industriellen und gewerblichen Anlagen konzipiert, die einen Nenndruck von PN 16 und Temperaturen bis 180 °C erfordern.

Technische Daten

• Nennweite: DN 150
• Kvs-Wert: 1900 m3/h
• Nenndruck: PN 16
• Maximale Temperatur: 180 °C
• Baulänge: 350 mm
• Anschluss: Flansch PN 16 beidseitig
• Betätigungsart: Handhebel L-Form
• Gehäusematerial: P 235 GH (ähnlich St. 37)
• Kugelmaterial: X5CrNi 18-10 Edelstahl (ähnlich 1.4301)
• Sitzringe: kohlegefülltes PTFE

Der Danfoss Kugelhahn Typ JIP 116.10 bietet eine wartungsfreie und langlebige Lösung für den Einsatz in anspruchsvollen Heizungs-, Kälte- und Fernwärmeanlagen. Mit einem Kvs-Wert von 1900 m3/h und einem Nenndruck von PN 16 ist er für hohe Durchflussmengen und Betriebsbedingungen bis 180 °C ausgelegt und überzeugt durch seine robuste Bauweise und geprüfte Dichtheit.

Produktspezifikation

• Hersteller-Serie: Kugelhähne
• Hersteller-Warengruppe: Komponenten (Fernwärme)
• Hersteller-Produktgruppe: Danfoss Fernwärme
• Hersteller-Artikelnummer: 065N3610
• Ausführung: gerade
• Mit Thermometer: nein
• Mit Filter: nein
• Mit Dämmschale: nein
• Mit Entleerungsventil: nein
• Ventilwinkel: 0
• Mit Kupplungsanschluss 1: ja
• Mit Kupplungsanschluss 2: ja
• FM-Prüfung: nein
• UL-Prüfung: nein
• ULC-Qualitätskennzeichen: nein
• LPCB-Prüfung: nein
• Feuersicher: nein
• Mit Ablassmöglichkeit (Anschluss): nein
• Medizinisch sauber: nein
• Fettfrei: nein
• Mit Rückschlagklappe: nein
• Material Kugeldichtung: Polytetrafluorethylen (PTFE)
• VdS-geprüft: nein
• KIWA-Prüfsiegel: nein
• Typenzulassung nach BBR/EKS: nein
