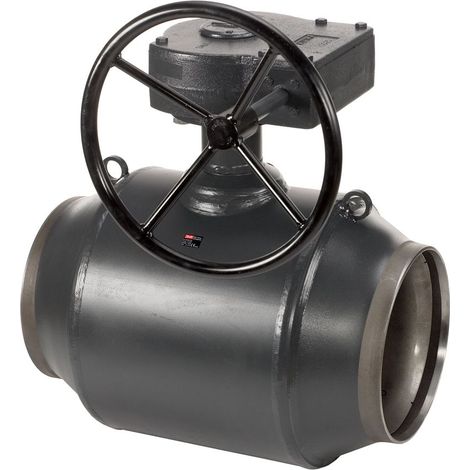

Danfoss Kugelhahn Typ JIP 225.12 G DN 300, Kvs 24000m3/h, PN 25, Anschweissende beidseitig (AE-AE)

Danfoss Kugelhahn Typ JIP 225.12 G DN 300, Kvs 24000m3/h, PN 25, Anschweissende beidseitig (AE-AE)

Der Danfoss Kugelhahn Typ JIP 225.12 G ist eine robuste Absperrarmatur für Fernwärme- und Fernkältenetze. Mit einer Nennweite von DN 300, einem Kvs-Wert von 24000 m3/h und einem Nenndruck von PN 25 ist dieser Kugelhahn mit beidseitigen Anschweißenden ideal für geschlossene Wasserkreisläufe in Heizungs-, Kälte- und Fernwärmesystemen. Seine wartungsfreie Konstruktion und der volle Durchgang ermöglichen einen effizienten Betrieb.

Welche Vorteile bietet der Danfoss Kugelhahn JIP 225.12 G?

Der Danfoss Kugelhahn JIP 225.12 G zeichnet sich durch seine energieeffiziente Bauweise aus. Dank optimierter Medienführung erreicht der Kugelhahn hohe kv-Werte, was zu reduzierten Pumpenenergiekosten beiträgt. Die Konstruktion mit einem vollverschweißten Gehäuse und hochwertigen Dichtungsmaterialien wie kohlegefülltem Polytetrafluorethylen (PTFE) für die Sitzringe und Graphit für die Schaftdichtung sichert eine lange Lebensdauer und optimale Dichtigkeit in beide Richtungen. Das Produkt ist zudem wartungsfrei konzipiert.

Für welche Anwendungen ist dieser Kugelhahn geeignet?

Dieser Kugelhahn ist speziell für den Einsatz in Fernwärme- und Fernkältenetzen mit zirkulierendem Medium entwickelt worden. Er ist eine zuverlässige Absperrarmatur für geschlossene Wasserkreisläufe in Heizungs-, Kälte- und Fernwärmesystemen. Die Ausführung mit beidseitigen Anschweißenden ermöglicht eine sichere und dauerhafte Installation. Eine Schaltwellenverlängerung zur Isolierung gemäß EnEV ist integriert.

Welche Materialien und Prüfungen ermöglichen die Qualität?

Das Gehäuse und die Schweißenden des Kugelhahns bestehen aus P 235 GH Stahl. Die Kugel ist aus rostfreiem Stahl (X5CrNi 18-10 nach EN 10088) gefertigt und mit einem zylindrischen Kerneinsatz ausgestattet. Die Schaltwelle besteht aus X10CrNiS 18-9 nach EN 10088. Für die Sitzringe wird kohlegefülltes Polytetrafluorethylen (PTFE) verwendet, während die Dichtungen an der Schaltwelle aus PTFE und Graphit bestehen. Alle Danfoss Kugelhähne der Typenreihe JIP unterliegen einer umfassenden Druck-, Funktions- und Dichtheitsprüfung nach EN 12266-1 P10, P11 + P12 sowie EN 12266-2 F20. Die Konformität mit der DGFL-Richtlinie 2014/68/EU Modul H1 wird sichergestellt.

Technische Daten

• Nennweite: DN 300
• Kvs-Wert: 24000 m3/h
• Nenndruck: PN 25
• Baulänge: 745 mm
• Mediumtemperatur: 0 bis 180 °C
• Medien: Zirkulationswasser / glykolhaltiges Wasser (bis 50 % Glykol)
• Betätigungsart: S-Getriebe / Handrad
• Werkstoff Gehäuse: Stahl (P 235 GH)
• Werkstoff Kugel: rostfreier Stahl (X5CrNi 18-10)
• Werkstoff Kugeldichtung: Polytetrafluorethylen (PTFE)

Der Danfoss Kugelhahn Typ JIP 225.12 G mit DN 300 und einem Kvs-Wert von 24000 m3/h bietet eine zuverlässige und energieeffiziente Lösung für anspruchsvolle Anwendungen in Heizungs-, Kälte- und Fernwärmesystemen. Seine robuste Bauweise, die wartungsfreien Eigenschaften und die hohe Dichtigkeit bei einem Nenndruck von PN 25 machen ihn zu einer langlebigen Investition für geschlossene Wasserkreisläufe.

Produktspezifikation

• Hersteller-Artikelnummer: 065N1166
• Hersteller-Warengruppe: Komponenten (Fernwärme)
• Hersteller-Produktgruppe: Danfoss Fernwärme
• Hersteller-Modellnummer: JIP-WW, FB, Sch
• Hersteller-Serie: Kugelhähne
• Ausführung: gerade
• Werkstoff des Gehäuses: Stahl
• Bedienung: Schneckenkasten
• Mit Thermometer: nein
• Mit Filter: nein
• Mit Dämmschale: nein
• Druckstufe Artikel: PN 25
• Mit Entleerungsventil: nein
• Druckstufe Flansch: PN 25
• Max. Druckunterschied bei 20 °C: 25
• Ventilwinkel: 0
• Gehäusekonstruktion: 1-teilig
• Volldurchgang: ja
• Mit Kupplungsanschluss 1: ja
• Mit Kupplungsanschluss 2: ja
• FM-Prüfung: nein
• UL-Prüfung: nein
• ULC-Qualitätskennzeichen: nein
• LPCB-Prüfung: nein
• Feuersicher: nein
• Material Spindel: rostfreier Stahl
• Mit Ablassmöglichkeit (Anschluss): nein
• Medizinisch sauber: nein
• Mediumtemperatur (Dauerbetrieb): 180
• Fettfrei: nein
• Mit Rückschlagklappe: nein
• Material Kugeldichtung: Polytetrafluorethylen (PTFE)
• Material Kugel: rostfreier Stahl
• Material primäre Spindeldichtung: Polytetrafluorethylen (PTFE)
• Material sekundäre Spindeldichtung: Polytetrafluorethylen (PTFE)
• VdS-geprüft: nein
• KIWA-Prüfsiegel: nein
• Typenzulassung nach BBR/EKS: nein
