Danfoss Kugelhahn Typ JIP 225.14 DN 150, Kvs 6100m3/h, PN 25, Anschweissende mit Flansch (AE - FL)

Danfoss Kugelhahn Typ JIP 225.14 DN 150, Kvs 6100m3/h, PN 25, Anschweissende mit Flansch (AE - FL)

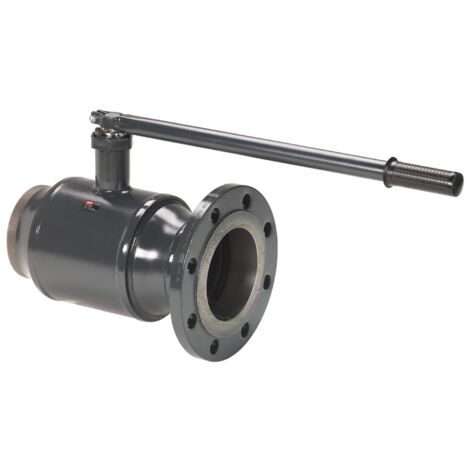

Der Danfoss Kugelhahn Typ JIP 225.14 DN 150 ist eine robuste Absperrarmatur mit vollem Durchgang, konzipiert für den Einsatz in Fernwärme- und Fernkältenetzen sowie geschlossenen Wasserkreisläufen. Mit einer Nennweite von DN 150, einem Kvs-Wert von 6100 m³/h und einem Nenndruck von PN 25 bietet dieser Kugelhahn eine zuverlässige Lösung für anspruchsvolle Anwendungen. Die Anschlüsse sind als Anschweißende mit Flansch ausgeführt.

Wie ist der Danfoss Kugelhahn konstruiert?

Der Danfoss Kugelhahn Typ JIP 225.14 verfügt über ein vollverschweißtes Gehäuse aus Stahl (P 235 GH, ähnlich St. 37) und ist mit einer Schaltwellenverlängerung zur Isolierung gemäß EnEV ausgestattet. Die Kugeln sind mit einem zylindrischen Kerneinsatz versehen. Die Abdichtung zur Atmosphäre erfolgt durch alterungsbeständige und wartungsfreie Polytetrafluorethylen (PTFE)- und Graphitpackungen. Die Betätigung erfolgt über einen Handhebel in L-Form.

Welche Vorteile bietet der Kugelhahn im Betrieb?

Dieser Kugelhahn ist wartungsfrei und trägt dank optimierter Medienführung zu einer hohen Energieeffizienz bei. Die hohen kv-Werte des Kugelhahns können so zu niedrigeren Pumpenenergiekosten beitragen. Die Konstruktion und die Materialwahl der Kugel (kohlefaserverstärktes Polytetrafluorethylen) und der Schaftdichtung (Graphit) stellen eine lange Lebensdauer und eine zuverlässige Dichtigkeit sicher.

Für welche Medien und Temperaturen ist der Kugelhahn geeignet?

Der Danfoss Kugelhahn Typ JIP 225.14 ist für Zirkulationswasser und glykolhaltiges Wasser mit einem Glykolanteil von bis zu 50 % ausgelegt. Die Medientemperatur kann dabei zwischen 0 °C und maximal 180 °C liegen. Die minimale Lager- und Transporttemperatur beträgt -40 °C. Eine hohe Dichtigkeit mit Leckrate A gemäß DIN EN 12266-1 in beiden Richtungen ist gegeben.

Welche Materialien werden verwendet?

Das Gehäuse und die Anschweißenden bestehen aus P 235 GH (ähnlich St. 37). Die Kugel ist aus X5CrNi 18-10 nach EN 10088 (ähnlich 1.4301) gefertigt, während die Schaltwelle aus X10CrNiS 18-9 nach EN 10088 (ähnlich 1.4305) besteht. Die Sitzringe sind aus kohlegefülltem Polytetrafluorethylen (PTFE) und die Dichtungen an der Schaltwelle aus Polytetrafluorethylen (PTFE) und Graphit.

Welche Normen und Prüfungen erfüllt der Kugelhahn?

Alle Danfoss Kugelhähne Typ JIP werden umfassenden Druck-, Funktions- und Dichtheitsprüfungen nach EN 12266-1 P10, P11 + P12 sowie EN 12266-2 F20 unterzogen. Zudem erfüllt der Kugelhahn die DGFL-Richtlinie 2014/68/EU Modul H1. Danfoss ist nach ISO 9001, EN/ISO 14001 und EN/ISO 45001 zertifiziert.

Technische Daten

• Nennweite: DN 150
• Kvs-Wert: 6100 m³/h
• Nenndruck: PN 25
• Baulänge: 415 mm
• Maximale Medientemperatur: 180 °C
• Minimale Lager- und Transporttemperatur: -40 °C
• Leckrate: A (nach DIN EN 12266-1)
• Anschluss: Anschweißende - Flansch
• Betätigungsart: Handhebel L-Form
• Volldurchgang: Ja

Der Danfoss Kugelhahn Typ JIP 225.14 ist eine zuverlässige und energieeffiziente Absperrarmatur für Heizungs-, Kälte- und Fernwärmesysteme. Mit seiner robusten, wartungsfreien Konstruktion, einem Kvs-Wert von 6100 m³/h und einer maximalen Medientemperatur von 180 °C bietet er eine dauerhafte Lösung für geschlossene Wasserkreisläufe. Die Einhaltung relevanter Normen und die hochwertigen Materialien stellen eine sichere und effiziente Funktion sicher.

Produktspezifikation

• Hersteller-Artikelnummer: 065N1981
• Hersteller-Warengruppe: Komponenten (Fernwärme)
• Hersteller-Produktgruppe: Danfoss Fernwärme
• Hersteller-Modellnummer: JIP-FW, FB, Han
• Hersteller-Serie: Kugelhähne
• Ausführung: gerade
• Anschluss 1: Flansch
• Anschluss 2: Flansch
• Werkstoff des Gehäuses: Stahl
• Bedienung: Handrad
• Mit Thermometer: nein
• Mit Filter: nein
• Mit Dämmschale: nein
• Druckstufe Artikel: PN 25
• Mit Entleerungsventil: nein
• Druckstufe Flansch: PN 25
• Max. Druckunterschied bei 20 °C: 25
• Ventilwinkel: 0
• Gehäusekonstruktion: 1-teilig
• Volldurchgang: ja
• Mit Kupplungsanschluss 1: ja
• Mit Kupplungsanschluss 2: ja
• FM-Prüfung: nein
• UL-Prüfung: nein
• ULC-Qualitätskennzeichen: nein
• LPCB-Prüfung: nein
• Feuersicher: nein
• Material Spindel: rostfreier Stahl
• Mit Ablassmöglichkeit (Anschluss): nein
• Medizinisch sauber: nein
• Mediumtemperatur (Dauerbetrieb): 180
• Fettfrei: nein
• Mit Rückschlagklappe: nein
• Material Kugeldichtung: Polytetrafluorethylen (PTFE)
• Material Kugel: rostfreier Stahl
• Material primäre Spindeldichtung: Polytetrafluorethylen (PTFE)
• Material sekundäre Spindeldichtung: Polytetrafluorethylen (PTFE)
• VdS-geprüft: nein
• KIWA-Prüfsiegel: nein
• Typenzulassung nach BBR/EKS: nein
