Danfoss M30 Ventilgehäuse MIO 15 M30x1,5, R 1/2", Axial (UK), matt vernickelt

Danfoss M30 Ventilgehäuse MIO 15 M30x1,5, R 1/2", Axial (UK), matt vernickelt

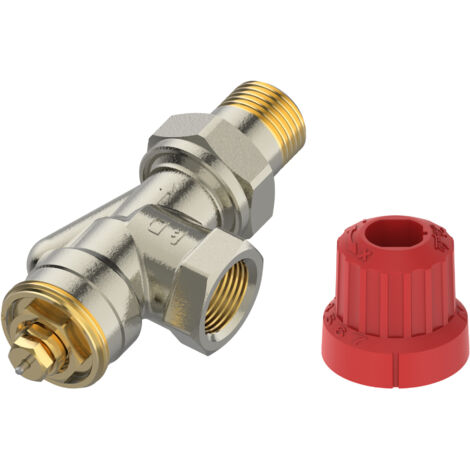

Das Danfoss M30 Ventilgehäuse Mio 15 ist ein voreinstellbares Heizkörperthermostatventil der Danfoss M30-Serie, das speziell für den Einsatz in Zweirohr-Heizungssystemen entwickelt wurde. Mit seinem M30x1,5 Gewinde und einer axialen Bauform ermöglicht es eine präzise Regelung des Wasserdurchflusses. Das Gehäuse aus Messing MS 58 ist matt vernickelt und bietet eine hohe Beständigkeit.

Welche Thermostatköpfe und Stellantriebe sind kompatibel?

Das Danfoss Mio Heizkörperthermostatventil ist vielseitig einsetzbar und kann mit allen Thermostatköpfen der Danfoss React M30-Serie und Redia M30 kombiniert werden. Darüber hinaus ist es kompatibel mit thermischen Stellantrieben wie dem TWA-K oder Thermot, was eine flexible und optimale Heizungssteuerung ermöglicht.

Welche Konstruktionsmerkmale und Materialien zeichnen das Ventilgehäuse aus?

Das Ventilgehäuse ist aus robustem Messing MS 58 gefertigt und verfügt über eine matt vernickelte Oberfläche, die effektiv vor Korrosion schützt. Die axiale Bauform und die Nennweite DN 15 sind für den Einsatz in Heizungssystemen optimiert. Die Anschlüsse für Eintritt und Austritt sind als Rp 3/8 und R 3/8 Gewinde ausgeführt. Ein wesentliches Merkmal ist die unter Anlagendruck ohne Spezialwerkzeug auswechselbare Stopfbuchse, die Wartungsarbeiten erheblich vereinfacht.

Wie wird der Wasserdurchfluss voreingestellt und optimiert?

Das Ventilgehäuse ist mit einer kv-Begrenzungskulisse ausgestattet, die eine präzise Voreinstellung des maximalen Wasserdurchflusses ermöglicht. Während der Bauphase kann eine rote Schutzkappe zur Ventilvoreinstellung genutzt werden. Es ist wichtig zu beachten, dass diese Schutzkappe nicht als manuelle Absperrvorrichtung dient; hierfür ist ein spezielles Handrad als Zubehör erhältlich. Die Pumpenoptimierung wird zusätzlich durch eine Differenzdruckmessung am Ventil unterstützt.

Welche technischen Spezifikationen und Normen sind relevant?

Das Ventilgehäuse ist für einen maximalen Betriebsdruck von 10 bar und eine maximale Vorlauftemperatur von 120 °C ausgelegt. Der maximale Differenzdruck beträgt 0,6 bar. Der Kvs-Wert mit Stellantrieb liegt zwischen 0,04 und 0,90 m³/h, und der Kv-Wert bei einem Differenzdruckbereich von 1K/2K mit einem Danfoss React M30 Thermostatkopf beträgt 0,27 bzw. 0,53 m³/h. Das Produkt entspricht der DIN EN 215 CEN-Zulassung und ist Keymark-zertifiziert. Zur Vorbeugung von Steinbildung und Korrosion sollte die Zusammensetzung des Heizwassers der Richtlinie VDI 2035 des Vereins Deutscher Ingenieure entsprechen.

Technische Daten

• Anschlussgewinde: M30x1,5
• Eintritt/Austritt: Rp 3/8, R 3/8
• Bauform: Axial
• Nennweite: DN 15
• Material: Messing MS 58
• Oberfläche: matt vernickelt
• Max. Betriebsdruck: 10 bar
• Max. Differenzdruck: 0,6 bar
• Max. Vorlauftemperatur: 120 °C
• Kvs-Wert mit Stellantrieb: 0,04-0,90 m³/h
• Kv-Wert bei AP-Bereich 1K/2K mit Danfoss React M30 Thermostatkopf: 0,27/0,53 m³/h

Das Danfoss M30 Ventilgehäuse Mio 15 stellt eine zuverlässige und präzise Lösung für die Heizungsregelung in Zweirohr-Systemen dar. Es überzeugt durch seine robuste Messingkonstruktion, die Möglichkeit zur Voreinstellung des Wasserdurchflusses und die einfache Wartung dank der unter Anlagendruck auswechselbaren Stopfbuchse. Mit einem maximalen Betriebsdruck von 10 bar und einer Vorlauftemperatur von bis zu 120 °C ist dieses Ventilgehäuse eine langlebige Komponente, die den Anforderungen moderner Heizungsinstallationen gerecht wird und eine flexible Anpassung an individuelle Bedürfnisse ermöglicht.

Produktspezifikation

• Hersteller-Serie: M30
• Hersteller-Warengruppe: Thermostatische Heizkörperventile
• Hersteller-Produktgruppe: Danfoss Wärme
• Hersteller-Artikelnummer: 013L6853
• Unterliegt EU Trinkwasserverordnung: Nein
