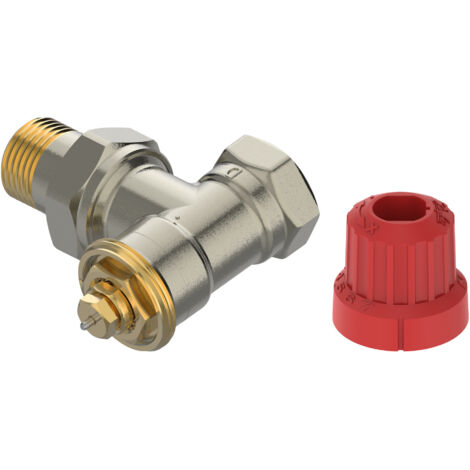

Danfoss M30 Ventilgehäuse MIO 15 M30x1,5, R 1/2", Eckausführung, matt vernickelt

Danfoss M30 Ventilgehäuse MIO 15 M30x1,5, R 1/2", Eckausführung, matt vernickelt

Das Danfoss M30 Ventilgehäuse Mio 15 ist ein voreinstellbares Heizkörperthermostatventil in Eckausführung. Es ist für den Einsatz in Zweirohr-Heizungssystemen konzipiert und ermöglicht eine präzise Regelung des Wasserdurchflusses. Das Ventilgehäuse aus Messing MS 58 ist matt vernickelt und bietet eine robuste Lösung für Heizungsinstallationen.

Mit welchen Komponenten ist das Ventilgehäuse kompatibel?

Das Danfoss Mio Heizkörperthermostatventil ist vielseitig einsetzbar und kann mit allen Thermostatköpfen der Danfoss React M30-Serie und Redia M30 kombiniert werden. Ebenso ist die Verwendung mit thermischen Stellantrieben wie TWA-K oder Thermot möglich.

Welche Funktionen bietet das Ventilgehäuse?

Das Ventilgehäuse verfügt über eine kv-Begrenzungskulisse, die eine Voreinstellung des maximalen Wasserdurchflusses ermöglicht. Dies trägt zur Pumpenoptimierung durch Differenzdruckmessung am Ventil bei. Für die Bauphase ist eine rote Schutzkappe vorhanden, die zur Ventilvoreinstellung genutzt werden kann. Diese Schutzkappe ist nicht als manuelle Absperrvorrichtung vorgesehen; ein spezielles Handrad ist als Zubehör erhältlich.

Wie ist die Wartung des Ventilgehäuses gestaltet?

Die Stopfbuchse des Ventils kann bei Bedarf unter Anlagendruck ohne Spezialwerkzeug ausgewechselt werden, was die Wartung vereinfacht. Das Gehäuse ist für Gewinde- und Klemmverbindungen geeignet. Um Steinbildung und Korrosion vorzubeugen, sollte die Zusammensetzung des Heizwassers der Richtlinie VDI 2035 entsprechen.

Technische Daten

• Anschlussgewinde: M30x1,5
• Anschluss Eintritt/Austritt: Rp 1/2, R 1/2
• Bauform: Eck
• Oberfläche: matt vernickelt
• Gehäusematerial: Messing MS 58
• Max. Betriebsdruck: 10 bar
• Max. Differenzdruck: 0,6 bar
• Max. Vorlauftemperatur: 120 °C
• Kvs-Wert (mit Stellantrieb): 0,04-0,90 m3/h
• Kv-Wert (bei AP-Bereich 1K/2K mit Danfoss React M30 Thermostatkopf): 0.27/0,53 m3/h

Das Danfoss M30 Ventilgehäuse Mio 15 bietet eine zuverlässige und flexible Lösung für moderne Heizungsanlagen. Mit einem maximalen Betriebsdruck von 10 bar und einer maximalen Vorlauftemperatur von 120 °C ist es für anspruchsvolle Anwendungen geeignet. Die einfache Voreinstellung und die Möglichkeit des Stopfbuchsenwechsels unter Anlagendruck unterstreichen die anwenderfreundliche Konstruktion dieses voreinstellbaren Heizkörperthermostatventils.

Produktspezifikation

• Hersteller-Serie: M30
• Hersteller-Warengruppe: Thermostatische Heizkörperventile
• Hersteller-Produktgruppe: Danfoss Wärme
• Hersteller-Artikelnummer: 013L6833
• Unterliegt EU Trinkwasserverordnung: Nein
