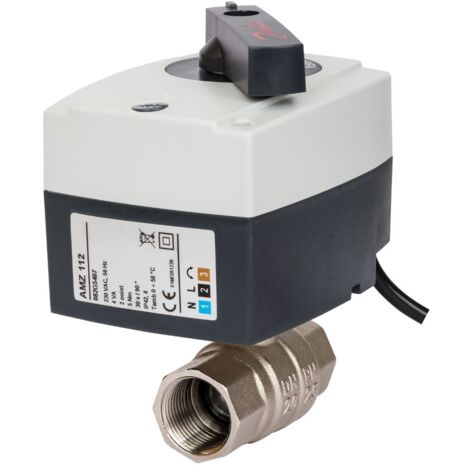

Danfoss motorischer Kugelhahn AMZ112 2-Wege, DN 15, 24Vac, Auf/Zu

Danfoss motorischer Kugelhahn AMZ112 2-Wege, DN 15, 24Vac, Auf/Zu

Der Danfoss motorische Kugelhahn AMZ112 ist ein 2-Wege-Kugelhahn mit elektrischem Drehantrieb, konzipiert für präzise Auf/Zu-Steuerungen in Heizungs- und Fernwärmeanlagen. Mit einem Nenndurchmesser von DN 15 und einer Versorgungsspannung von 24 Vac bietet dieses Gerät eine zuverlässige Lösung für Anwendungen mit einem Temperaturbereich von 2 bis 130 °C und einem maximalen Betriebsdifferenzdruck von 6 bar.

Welche Materialien und Bauweise zeichnen den Kugelhahn aus?

Das Gehäuse des Kugelhahns besteht aus robustem Messing (CW617 N UNI), während die Ventilstange aus Messing (CW614 N UNI) gefertigt ist. Für eine geringe Reibung und hohe Dichtigkeit sorgt ein Wälzlagerring aus PTFE. Die Anschlussgewinde sind als Innengewinde gemäß ISO 7/1 ausgeführt und haben eine Größe von Rp1/2, passend für Rohraußendurchmesser von 15 mm.

Welche Funktionen bietet der elektrische Drehantrieb?

Der integrierte elektrische Drehantrieb vom Typ AMB162 arbeitet mit einer Versorgungsspannung von 24 Vac bei 50/60 Hz und einer Leistungsaufnahme von 2,5 VA. Er empfängt ein 2-Punkt-Eingangssignal für den Auf/Zu-Betrieb. Die Stellzeit beträgt 30 Sekunden bei einer Stellkraft von 5 Nm. Die Drehrichtung ist wählbar, und eine mechanische Handverstellung ist ebenfalls möglich. Ein Überlastungsschutz sorgt für eine kraftabhängige Abschaltung des Drehantriebs in den Endlagen. Eine LED-Anzeige informiert über die Drehrichtung und den Status des Zusatzschaltkontakts (Öffner).

Welche Schutzmerkmale und Einbaumöglichkeiten sind gegeben?

Der Kugelhahn ist für Umgebungstemperaturen von 0 bis 50 °C ausgelegt. Er erfüllt die Schutzart IP42 gemäß DIN EN 60529 und die Schutzklasse II nach DIN EN 60730-1. Die flexible Einbaulage ermöglicht eine Installation von stehend bis liegend.

Wie sind die hydraulischen Eigenschaften des Ventils?

Mit einer Nenndruckstufe von PN 40 und einem maximalen Betriebsdifferenzdruck von 6 bar ist der Kugelhahn für anspruchsvolle Anwendungen geeignet. Der kvs-Wert von 17 m³/h beschreibt den Durchfluss bei vollem Öffnungszustand. Die lineare Kennliniencharakteristik ermöglicht eine präzise und gleichmäßige Durchflussregelung.

Technische Daten

• Nenndurchmesser: DN 15
• Nenndruckstufe: PN 40
• Max. Betriebsdifferenzdruck: 6 bar
• Temperaturbereich: 2 bis 130 °C
• kvs-Wert: 17 m³/h
• Versorgungsspannung: 24 Vac
• Leistungsaufnahme: 2,5 VA
• Stellzeit: 30 s
• Stellkraft: 5 Nm
• Schutzart: IP42

Der Danfoss motorische Kugelhahn AMZ112 bietet eine zuverlässige und präzise Steuerung für Heizungs- und Fernwärmeanlagen. Die robuste Messingkonstruktion, der effiziente elektrische Drehantrieb mit 24 Vac Versorgungsspannung und der Überlastungsschutz ermöglichen einen sicheren und langlebigen Betrieb. Mit einem Nenndurchmesser von DN 15 und einem kvs-Wert von 17 m³/h ist er eine flexible Lösung für Temperaturen bis 130 °C und einem Differenzdruck bis 6 bar.

Produktspezifikation

• Hersteller-Artikelnummer: 082G5400
• Hersteller-Warengruppe: Komponenten (Fernwärme)
• Hersteller-Produktgruppe: Danfoss Fernwärme
• Hersteller-Modellnummer: AMZ 112
• Hersteller-Serie: Motorregelventile
• Baulänge: 158
• Bauhöhe: 98
• Bautiefe: 250
• Werkstoffgüte: Messing, entzinkungsbeständig (DZR)
• Geeignet für Handbedienung: ja
• Explosionsgeschützt: nein
• Druckstufe Artikel: PN 40
• Rohraußendurchmesser alle Anschlüsse: 15
• Länge Anschluss 1: 61
• Nullspannungsrücklauf: ohne
• Zustandsmeldung: ohne
• Laufzeit: 30
• Mit Kupplungsanschluss 1: nein
• Mit Kupplungsanschluss 2: nein
• Kvs-Wert: 17
• Mit Endkontakten: ja
• Nenndurchmesser: DN 15
• Übertragung: mit Zahnrädern
• Arbeitsbereich einstellbar: ja
• Hilfskontakte: nein
• Max. Differenzdruck in geöffneter Stellung: 6
• Kennlinien-Charakteristik: linear
• Schließdruck: 16
• Einstellbare Zustandsmeldung: nein
