Allgemeine Beschreibung

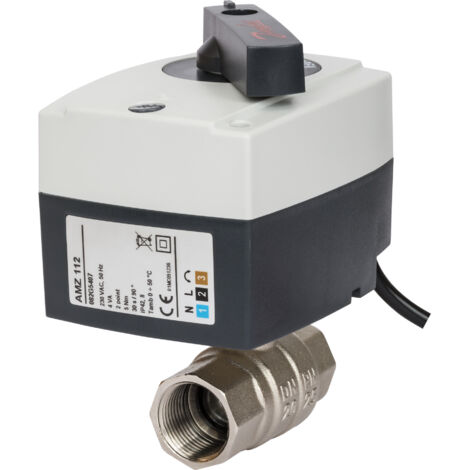

Danfoss motorischer Kugelhahn AMZ112 ist ein 2-Wege Auf/Zu-Kugelhahn, der mit einem elektrischen Drehantrieb vom Typ AMB162 ausgestattet ist. Er eignet sich für verschiedene Anwendungen in der Heizungs- und Klimatechnik.Technische daten
- Versorgungsspannung: 230 Vac
- Frequenz: 50/60 Hz
- Leistungsaufnahme: 2,5 VA
- Eingangssignal: 2-Punkt (Auf/Zu)
- Stellzeit: 30 s/90 s
- Stellkraft: 5 Nm
- Umgebungstemperatur: 0 bis 50 °C
- Schutzart: IP42
- Nenndruckstufe: PN 40
- Max. Betriebsdifferenzdruck (Δp): 6 bar
- Temperaturbereich: 2 bis 130 °C
- Nenndurchmesser: DN 20
- kvs-Wert: 28 m³/h
- Baulänge: 160 mm
- Bauhöhe: 98 mm
- Bautiefe: 250 mm
- Rohraußendurchmesser aller Anschlüsse: 20 mm
- Länge Anschluss 1: 69,5 mm
Kompatibilität und Zubehör
- Geeignet für Handbedienung
- Übertragung: mit Zahnrädern
- Hilfskontakte: nein
Installation
- Einbaulage: stehend bis liegend
- Mechanische Handverstellung vorhanden
- Kraftabhängige Abschaltung des Drehantriebs in den Endlagen (Überlastungsschutz)
Anwendung
- Ideal für Heizungs- und Klimatechnik
- Steuerung von Flüssigkeitsströmen
Weitere Informationen
- Schutzklasse: II
- Werkstoffe: Gehäuse: Messing (CW617 N UNI), Ventilstange: Messing (CW614 N UNI), Wälzlagerring: PTFE
- Explosionsgeschützt: nein
- Kennlinien-Charakteristik: linear
- Schließdruck: 16
